I-PEX 82665-100B-01-D CABLINE®-CA 0.4mm连接器极细同轴线束替代品

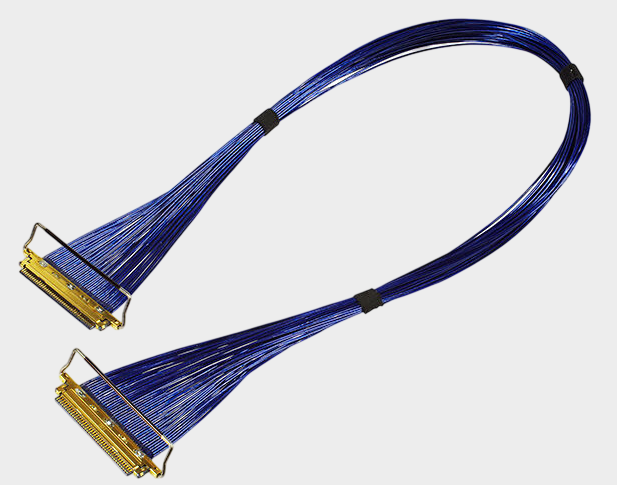

I-PEX 82665-100B-01-D：面向高密度高速设备的极细同轴线束方案
在笔记本电脑、显示设备、工业相机、AI视觉设备以及其他高密度电子设备中，内部高速信号连接不仅要求传输稳定，还要求线束尽可能纤细、柔性好并节省内部空间。本次介绍的产品料号/型号为 I-PEX 82665-100B-01-D，属于CABLINE®-CA系列极细同轴线束方案，采用 40PIN、0.4mm间距的高密度连接结构，线材端使用的连接器型号为 20634-140T-02。对于工程师而言，这种40PIN、0.4mm Pitch的结构能够满足高密度信号通道的布线需求；对于采购人员而言，在寻找原型号对应的国产替代产品时，除了关注产品料号/型号，还需要同步核对连接器型号、PIN数、Pitch、线材规格、长度、端子定义以及整体电气性能，只有这些关键参数实现匹配，才能真正降低替代后的重新验证成本。根据已整理的CABLINE®-CA资料，该系列采用0.4mm接触间距，并支持Micro-Coaxial等线缆方案。

-------------------------------------------------------------------------------------------------

极细同轴线束的典型衰减率是多少？工程师为什么不能只看一个数字
很多工程师在进行高速线束选型时都会问：“极细同轴线束的典型衰减率是多少？”实际上，这个问题不能简单回答为某一个固定的dB/m数值，因为线材衰减与工作频率、导体尺寸与材料、介质材料、屏蔽结构、线缆结构以及传输长度密切相关。一般来说，频率越高，衰减通常越明显；同一根线材在1GHz、5GHz、10GHz甚至更高频率下，其单位长度损耗并不相同，因此工程设计应关注“某一目标频率下的dB/m”，而不是脱离频率讨论一个所谓的“标准衰减率”。公开的微同轴线材资料也显示，不同AWG及不同结构的产品，其衰减数据会随频率发生明显变化。 对于采购人员而言，更合理的做法是要求供应商提供与实际应用频率对应的Insertion Loss/Attenuation测试数据；对于工程师而言，还应把线材本体损耗、连接器损耗、阻抗一致性及线束长度放在一起评估。例如，同样是40AWG，如果采用不同导体、绝缘介质和屏蔽结构，其高速传输性能就可能存在差异，因此不能仅凭“40AWG”判断最终信号损耗。

-------------------------------------------------------------------------------------------------

从工程设计看82665-100B-01-D：线材、连接器与高速信号完整性需要整体匹配
对于 I-PEX 82665-100B-01-D 这类多通道极细同轴线束，真正影响高速信号质量的并不只是连接器或线材某一个单独部件，而是整个线束组件的匹配程度。其线材端连接器型号为 20634-140T-02，对应 40PIN、0.4mm Pitch高密度结构，因此在进行替代设计时，需要重点关注连接器的机械尺寸、PIN位定义、插合可靠性以及线材端接工艺，同时还要控制极细同轴线在剥线、成型、压接/端接和组装过程中的一致性。CABLINE®-CA资料显示，该系列采用机械锁扣结构，并具有屏蔽及多点接地设计，这些结构对于高速信号连接的稳定性和抗干扰能力具有重要意义。 因此，我们公司在进行兼容替代开发时，并不是简单地“照着原线束做一条线”，而是围绕连接器匹配、线材规格、线序定义、阻抗控制、端接质量、信号衰减以及批量生产一致性进行整体方案设计，帮助客户在满足空间安装要求的同时兼顾高速信号传输性能。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
如果您的设备正在使用 I-PEX 82665-100B-01-D，并希望寻找兼容或国产替代线束，建议工程部门和采购部门首先确认原线束的完整BOM及关键规格，包括产品料号/型号：I-PEX 82665-100B-01-D、线材端连接器：20634-140T-02、PIN数：40PIN、连接器间距：0.4mm，再进一步确认线材规格、长度、Pin Assignment及目标高速信号频率。对于高速应用，不建议仅通过外观、线径或连接器能够插入来判断是否可以替代，而应进一步进行插拔、导通、阻抗、Insertion Loss、串扰及实际系统信号完整性验证。我们公司可提供：I-PEX 82665-100B-01-D兼容替代线束方案，可根据客户实际设备结构及应用要求，对极细同轴线束进行定制开发，并围绕原产品的连接器匹配、高密度PIN位、0.4mm间距及高速信号传输需求进行兼容设计。对于需要批量采购的客户，也可以根据样品、图纸或实际使用要求进行打样和规格确认，帮助工程师缩短选型验证周期，同时为采购人员提供更多供应链选择。

-------------------------------------------------------------------------------------------------

高速极细同轴线束，不能只看“能不能连接”，更要看“能不能稳定传输”
I-PEX 82665-100B-01-D是一款具有明确高密度连接特征的极细同轴线束产品，其核心识别信息包括产品料号/型号I-PEX 82665-100B-01-D、线材端连接器型号20634-140T-02、40PIN以及0.4mm间距。对于高速电子设备而言，极细同轴线束的价值不仅在于“小”，更在于能够在有限空间内实现多通道、高可靠的高速信号传输。而“极细同轴线束的典型衰减率”也不应简单理解成一个固定数字，实际选型必须结合频率+线材结构+长度+连接器+端接工艺进行综合判断。我是【联邦电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：尹经理 18013280527（微信同号）。对于正在寻找I-PEX相关产品国产替代方案的工程师和采购人员，我们公司持续专注于极细同轴线束的制造与兼容替代方案开发，可针对 I-PEX 82665-100B-01-D 提供相应的兼容替代线束方案，帮助客户实现更灵活的产品选型与供应链配置。
