I-PEX 82981-100B-01-D CABLINE®-CA 0.4mm连接器极细同轴线束替代品

I-PEX 82981-100B-01-D：面向高密度高速设备的20Pin极细同轴线束

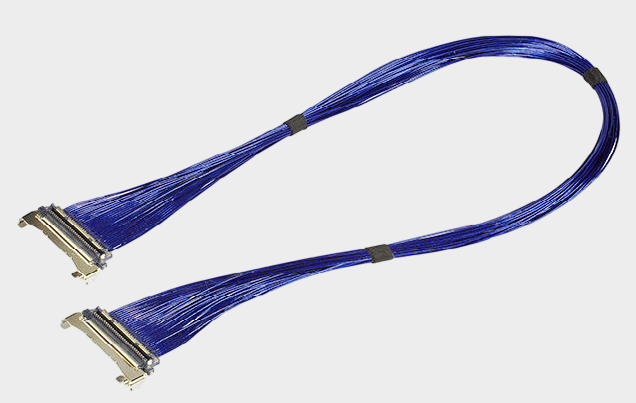

在笔记本电脑、平板电脑、显示模组、工业视觉设备及其他高速电子产品中，设备内部空间越来越紧凑，而显示、图像及高速数据传输对信号完整性的要求却越来越高，因此兼顾“小型化、高速传输与可靠连接”的极细同轴线束成为工程师进行内部高速互连设计时的重要选择。本次介绍的产品为 I-PEX 82981-100B-01-D，属于 I-PEX CABLINE®-CA 系列20Pin Micro-Coaxial Cable Harness，标准线束长度为200mm，采用40AWG极细同轴线，并使用线材端连接器 20634-120T-02，该连接器可适配 AWG#40 线材。该产品对应CABLINE®-CA 0.4mm Pitch水平对插连接方案，在有限安装空间内实现高密度信号连接，对于需要控制连接器高度、线束体积以及高速信号质量的产品设计具有较高的应用价值。

-------------------------------------------------------------------------------------------------

极细同轴线束的耐高温标准是多少？85℃并不等于所有线材的“耐高温上限”
工程师在选择极细同轴线束时，经常会关注一个问题：极细同轴线束的耐高温标准是多少？ 对于本产品所对应的 CABLINE®-CA 系列，根据所提供的产品资料，其工作温度范围为 -40℃～+85℃，因此从连接器系统及产品规格角度来看，+85℃可以作为该系列正常工作环境的上限参考。但需要注意，+85℃不能简单理解为所有极细同轴线材本身的统一耐高温标准。实际线束的耐温能力需要综合连接器、绝缘材料、导体、屏蔽层、外被材料、端接工艺以及具体使用环境进行判断。对于工程师而言，如果设备内部存在靠近处理器、电源模块、背光模组或其他发热部件的区域，应按照实际环境温度、持续工作时间以及温升情况进行设计验证，而不能仅根据“极细同轴线”这一名称判断耐温能力。对于采购人员而言，在询价和替代选型时，也建议明确要求供应商提供线材规格、连接器工作温度、线束整体耐温要求及可靠性验证资料，避免只比较价格和外观尺寸，却忽略长期高温工作后的电气与机械可靠性。

-------------------------------------------------------------------------------------------------

40AWG极细同轴线 + 20634-120T-02连接器：高速与小型化设计需要同步考虑

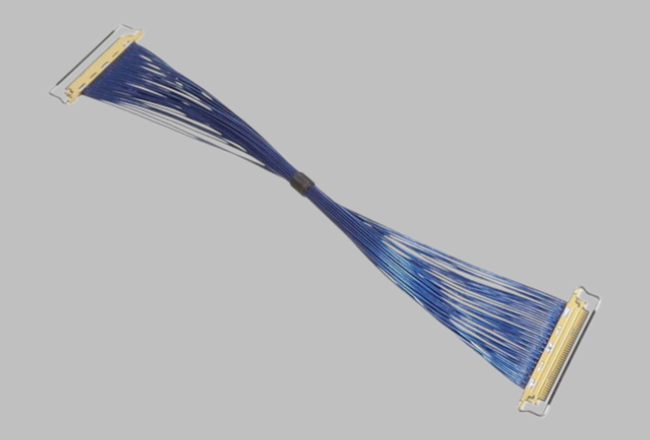

I-PEX 82981-100B-01-D 的一个重要特征是采用 AWG#40极细同轴线，并配套 20634-120T-02 线材端连接器。对于工程师而言，40AWG并不仅仅意味着线径更细，更重要的是它能够帮助产品实现更加紧凑的内部布线，在有限空间内完成多通道高速信号连接。CABLINE®-CA采用0.4mm接触间距及水平对插结构，同时具有机械锁扣、屏蔽及多点接地等设计特点，有利于满足高速电子设备对空间、连接可靠性以及电磁兼容性的综合要求。对于采购和项目选型人员而言，需要特别注意：连接器型号、Pin数、线径、线束长度、Pin Assignment以及端接方式必须同时匹配。例如本产品的关键识别信息为20Pin、40AWG、200mm、1-1结构，不能仅看到“CABLINE®-CA 20Pin”就直接使用其他长度、其他线径或其他Pin Assignment的线束作为替代品，否则可能出现机械无法装配、Pin脚对应错误、阻抗不匹配或高速信号性能下降等问题。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
如果项目需要对 I-PEX 82981-100B-01-D 进行国产替代或第二供应商开发，建议工程师首先按照原产品的核心参数建立替代规格：产品料号/型号为 I-PEX 82981-100B-01-D，20Pin，200mm，AWG#40，1-1 Pin Assignment，线材端连接器型号为20634-120T-02，同时重点核对连接器外形尺寸、对插高度、安装方向、端子排列、线材结构及高速信号性能。对于高速应用，还应进一步验证特性阻抗、插入损耗、回波损耗、串扰、时延差以及实际系统中的眼图等指标；如果产品安装环境温度较高，则还应针对高温环境进行通断、接触可靠性和高速传输性能验证，而不是只做常温导通测试。我们公司可提供：I-PEX 82981-100B-01-D兼容替代线束方案，可根据客户实际设备的连接器、Pin数、线材AWG、长度、Pin Assignment及安装空间要求进行极细同轴线束的开发与制造，为工程师提供兼容性验证及产品定制支持，也可为采购人员提供原型号替代、国产化供应及批量供货方案。

-------------------------------------------------------------------------------------------------

从耐温、线材到连接器，极细同轴线束替代不能只看“能不能导通”

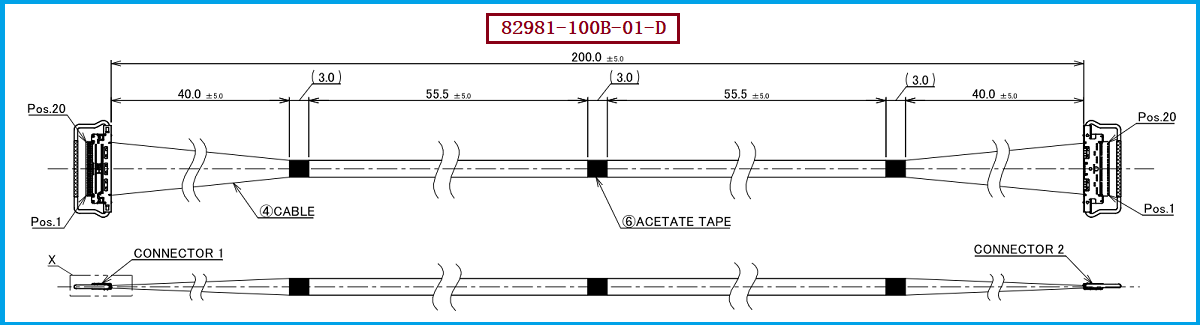

I-PEX 82981-100B-01-D 是一款基于 CABLINE®-CA 平台的20Pin、200mm、AWG#40极细同轴线束，其线材端连接器型号为 20634-120T-02，适配 AWG#40 线材。对于“极细同轴线束的耐高温标准是多少”这一问题，应重点理解为具体连接器、线材及完整线束系统的耐温规格，而不是简单套用一个统一数值；本产品对应的CABLINE®-CA系列工作温度上限为+85℃，实际项目仍应结合线材材料和设备内部温升进行确认。对于工程师，真正可靠的替代方案需要同时满足机械兼容、电气兼容、高速信号兼容以及环境可靠性兼容；我是【联邦电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：尹经理 18013280527（微信同号）。对于采购人员，则应重点确认产品型号、连接器型号、AWG、长度、Pin Assignment和批量一致性。通过对这些关键参数进行系统匹配，才能真正实现稳定可靠的极细同轴线束国产替代。
