I-PEX 82980-100B-01-D CABLINE®-CA 0.4mm连接器极细同轴线束替代品

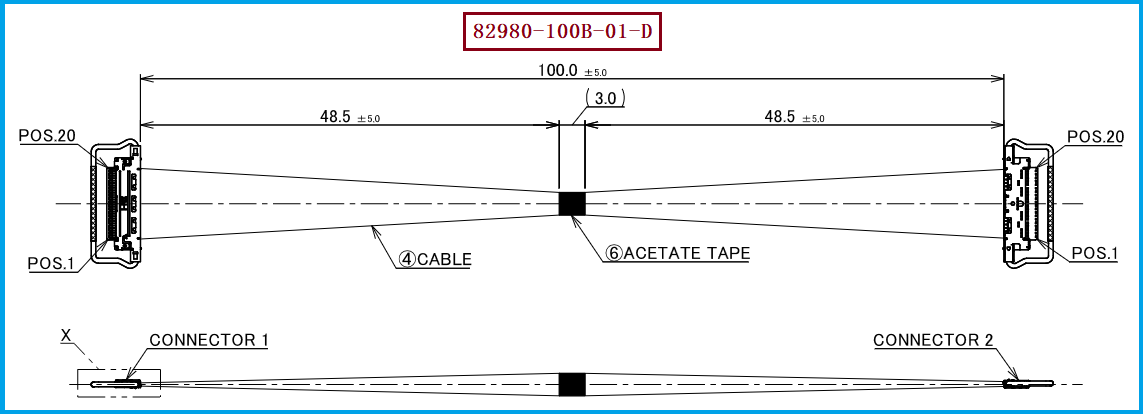

产品概述：20PIN、40AWG、100mm极细同轴线束解决方案

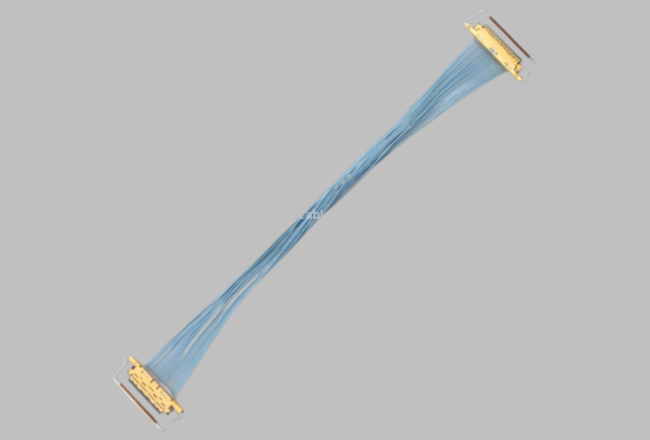

在笔记本电脑、高速显示模组、工业设备、机器视觉及其他空间紧凑的电子设备内部，高速信号传输不仅需要足够的带宽，也对线束尺寸、柔韧性、屏蔽性能和连接可靠性提出了更高要求。I-PEX 82980-100B-01-D 是一款 CABLINE®-CA 系列极细同轴线束，对应 20PIN、40AWG、线长100mm、1-1连接结构。该产品在线材端使用的连接器型号为 20634-120T-02，连接器规格为 20PIN、0.4MM间距，适用于高密度、小型化的设备内部连接场景。对于需要进行国产替代、定制化线束开发或优化采购成本的客户而言，我们公司可提供 I-PEX 82980-100B-01-D 兼容替代线束方案，并可根据客户的图纸、样品及实际安装要求进行对应的线束设计与生产。

-------------------------------------------------------------------------------------------------

核心结构：线材、屏蔽与连接器匹配决定高速性能
对于工程师来说，极细同轴线束并不是简单地将多根导线与连接器压接在一起，其性能往往取决于线材结构、导体材料、绝缘材料、屏蔽结构以及端部连接器之间的整体匹配。以 I-PEX 82980-100B-01-D 极细同轴线束产品料号/型号为例，其采用 40AWG 极细同轴线和 20634-120T-02 线材端连接器，在20PIN、0.4MM Pitch的高密度结构下，对每根线材的长度一致性、剥线尺寸、端接精度及整体线序控制均有较高要求。特别是在高速信号传输中，如果导体材质、绝缘层介电特性或屏蔽层质量控制不稳定，就可能影响阻抗连续性和信号完整性。因此，在替代线束开发过程中，除了确认产品料号、PIN数和线长外，还需要结合连接器型号 20634-120T-02、20PIN/0.4MM接口结构以及实际设备空间进行综合匹配。

-------------------------------------------------------------------------------------------------

知识资讯：极细同轴线束的材质究竟有什么讲究？
极细同轴线束的材质选择，是决定产品能否兼顾“小尺寸、柔软性、稳定传输和可靠使用”的关键因素。首先是中心导体，通常需要在导电性能、柔韧性和超细加工能力之间取得平衡；对于40AWG这类极细规格，导体材料及结构会直接影响线材弯折性能和传输损耗。其次是绝缘层材料，其介电性能与厚度稳定性会影响高速信号的阻抗控制，因此高速线束不能只关注“线够不够细”，还要关注绝缘材料是否适合目标传输频率。第三是屏蔽材料与屏蔽结构，极细同轴线通过独立的屏蔽层设计，有助于降低外部电磁干扰及相邻信号之间的串扰。最后是连接器端的金属端子、塑胶Housing及整体屏蔽配合，例如本方案中的 20634-120T-02、20PIN、0.4MM间距连接器，其端接区域需要与40AWG极细同轴线的实际尺寸和加工工艺相匹配。对采购人员而言，这意味着不能仅比较线束单价，而应从线材材质稳定性、批次一致性、屏蔽结构、连接器兼容性和成品测试能力等方面综合评估供应商。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
在选型 I-PEX 82980-100B-01-D 或寻找兼容替代产品时，建议工程师和采购人员首先确认原始产品的关键识别参数，包括 产品料号/型号 I-PEX 82980-100B-01-D、20PIN、40AWG、100mm线长及1-1结构，同时重点核对线材端连接器型号 20634-120T-02 以及 20PIN、0.4MM Pitch 等接口条件。需要注意的是，极细同轴线束的兼容替代不能仅按照“PIN数相同”进行判断，还应进一步确认线序定义、两端连接方向、连接器外形尺寸、插合结构、线束走线方式以及设备内部安装空间。对于批量采购项目，还建议在正式量产前进行样品确认，包括导通测试、短路测试、外观检查、尺寸检查以及根据实际应用需求进行相应的信号性能验证。我们可根据客户提供的原厂料号、2D图纸、样品或具体技术参数，提供针对 I-PEX 82980-100B-01-D 的兼容替代极细同轴线束方案，帮助客户在保证实际装配匹配需求的基础上推进国产替代和供应链优化。

-------------------------------------------------------------------------------------------------

面向高速、小型化设备的定制化极细同轴线束供应方案
I-PEX 82980-100B-01-D 是一款具有明确接口和结构要求的20PIN极细同轴线束方案，其采用 40AWG 极细同轴线、100mm线长、1-1连接结构，并涉及 20634-120T-02 线材端连接器、20PIN、0.4MM间距等关键匹配信息。对于工程师而言，线材材质、绝缘性能、屏蔽结构、端接精度和连接器匹配共同影响最终的线束性能；对于采购人员而言，选择具备稳定加工能力和定制开发能力的线束供应商，有助于降低供应风险并提升项目推进效率。我是【联邦电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。我们持续专注于 I-PEX 品牌连接器及相关极细同轴线束的国产替代研究与市场应用方案开发，我们公司可提供 I-PEX 82980-100B-01-D 兼容替代线束方案；如果你对此品牌的国产替代方案相关产品感兴趣或有采购需求，以及正在关注这一方向，欢迎联系我们，共同沟通具体的极细同轴线束选型、定制与替代需求。
