I-PEX 82860-100B-02-D CABLINE®-CA 0.4mm连接器极细同轴线束替代品

同样是极细同轴线束，为什么报价可能相差很大？
对于工程师和采购人员来说，在选择极细同轴线束时，经常会遇到一个问题：**为什么外观看起来差不多的极细同轴线束，不同供应商给出的报价却可能存在明显差距？**实际上，极细同轴线束并不是简单的“几根细线+连接器”，其价格与导体材料、绝缘材料、屏蔽结构、线径、阻抗控制、连接器、端子压接、线长、PIN数、加工精度、检测标准以及生产良率等多个因素有关。尤其是在高速信号应用中，线材的特性阻抗、信号衰减、串扰、回波损耗以及屏蔽性能都会直接影响产品设计和制造成本。以 I-PEX 82860-100B-02-D 为例，该型号属于 CABLINE®-CA 系列极细同轴线束的评估样品型号，对应 12PIN、AWG#40、300mm 的Micro-Coaxial Cable Harness方案，线材端采用 I-PEX 20634-112T-02 连接器。由于AWG#40线径非常细，对同轴结构控制、剥线、露铜长度、端子压接以及自动化加工精度都有较高要求，因此不能单纯以“线材长度”判断价格高低。

-------------------------------------------------------------------------------------------------

影响极细同轴线束报价的核心因素，工程师和采购应重点看什么？
从工程设计角度来看，极细同轴线束的价格首先受到线材规格和高速性能要求影响。AWG#40属于较细规格，能够帮助设备内部实现轻量化和高密度布线，但同时也对制造工艺提出更高要求；如果产品用于高速显示、摄像头、工业视觉、AI设备或其他高速数字信号场景，还需要重点关注特性阻抗一致性、信号完整性以及EMI控制。其次是连接器与PIN数量，本型号使用的 20634-112T-02 为CABLINE®-CA Plug Housing 12PIN规格，连接器采用0.4mm间距平台，属于典型的高密度微型连接方案；连接器本身的采购成本、端子装配、线材与连接器匹配精度都会影响最终线束价格。再次是加工工艺和品质控制，极细同轴线束在端部剥皮、同轴层处理、导体定位、端子压接、焊接或组装过程中，任何尺寸偏差都可能造成接触不良、阻抗异常或高速信号性能下降，因此真正可靠的供应商需要建立从来料检验、线材加工、连接器组装到成品电气检测的完整质量控制流程。对于采购而言，比较供应商报价时不能只看单价，还应同时比较线材规格、连接器型号、PIN数、长度、加工方式、检测项目、交付稳定性和批量良率，否则容易出现“初始报价低，但量产后问题多、损耗高、综合成本反而更高”的情况。

-------------------------------------------------------------------------------------------------

I-PEX 82860-100B-02-D 规格解析：为什么选择AWG#40与12PIN方案？

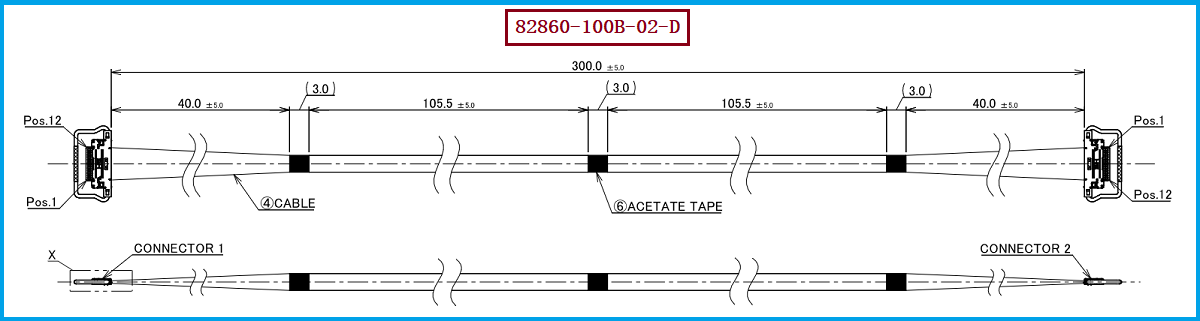

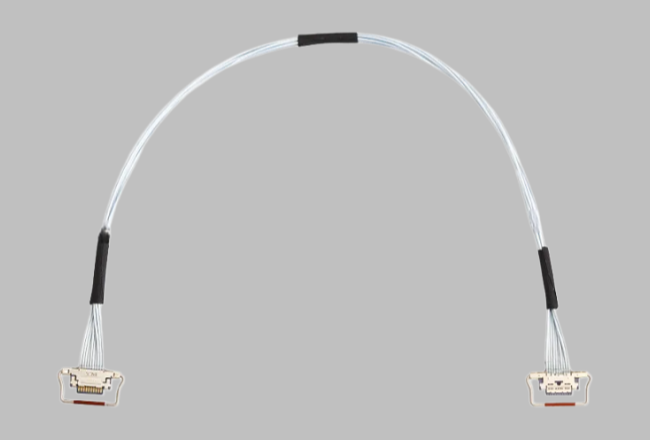

I-PEX 82860-100B-02-D 是CABLINE®-CA系列12PIN Micro-Coaxial极细同轴线束型号之一，其评估样品规格对应 AWG#40、长度300mm、1-N Pin Assignment。在线材端连接器方面，采用 I-PEX 20634-112T-02，对应12PIN连接器主体方案，并适配AWG#40极细同轴线材。CABLINE®-CA系列采用0.4mm接触间距及水平对插结构，针对小型化、高密度和高速信号传输应用进行设计；连接器配合机械锁扣及屏蔽、多点接地等设计，有利于提高连接可靠性和高速信号环境下的抗干扰能力。因此，对于工程师而言，如果原设备设计已经采用 I-PEX 82860-100B-02-D 这一类12PIN/AWG#40极细同轴线束，在进行国产替代或供应链优化时，不能只确认“12PIN能不能插上”，还需要重点核对连接器型号、PIN定义、线序、线径、线长、阻抗要求、屏蔽结构、端部尺寸及实际设备中的机械空间，确保替代线束在机械、电气和信号性能方面真正匹配。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于需要采购 I-PEX 82860-100B-02-D 或寻找国产替代方案的客户，建议工程师首先根据原设计确认连接器接口和PIN定义，再确认线材是否为AWG#40极细同轴线，同时根据实际应用确定线长、信号类型、阻抗要求以及走线空间。采购人员在询价时，则建议将“连接器型号+PIN数+线径+长度+线序+屏蔽结构+测试要求”作为完整询价条件，而不要只提供一个线束长度或外观图片。对于国产兼容替代，还应通过样品打样、尺寸比对、导通测试、耐压/绝缘测试以及高速信号验证等方式进行确认。我们公司可提供 I-PEX 82860-100B-02-D 兼容替代线束方案，可围绕原型号的连接器接口、12PIN结构、AWG#40极细同轴线材以及实际装配要求进行线束开发与生产制造，为工程师提供从样品验证到批量生产的兼容替代方案。在实际项目中，如果客户需要降低采购成本、缩短交期、建立第二供应商或实现国产化供应链，也可以根据原线束实物、图纸或样品进行针对性匹配开发。

-------------------------------------------------------------------------------------------------

从“单价比较”转向“综合成本”，才能真正判断极细同轴线束供应商
极细同轴线束的报价差距，本质上往往是材料、工艺、设备、良率、检测能力和质量稳定性共同形成的结果。对于 I-PEX 82860-100B-02-D 这类12PIN、AWG#40、300mm的高速Micro-Coaxial线束而言，真正值得关注的并不是某一家供应商的报价最低，而是其能否稳定实现与 20634-112T-02 连接器的可靠装配，并在批量生产过程中保持尺寸、线序、电气性能和信号传输性能的一致性。工程师应从“能否满足设计要求”的角度进行技术评估，采购则应从“单价+质量+交期+良率+售后”的综合成本角度进行供应商评价。对于需要进行国产替代、成本优化或第二供应商导入的项目，选择具备极细同轴线束制造能力的专业厂商，可以在保证产品性能和装配兼容性的基础上，进一步优化供应链成本与交付稳定性。
极细同轴线束报价为什么差距这么大？答案并不只是材料价格不同，而是由线材规格、连接器、PIN数、加工精度、高速性能、屏蔽结构、检测要求及生产良率等多方面共同决定。以 I-PEX 82860-100B-02-D 为代表的12PIN、AWG#40极细同轴线束，对制造工艺和品质控制具有较高要求。我是【联邦电子产品网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：尹经理 18013280527（微信同号）。我们公司专注于极细同轴线束的生产制造，可针对I-PEX等品牌系列产品提供兼容替代开发与批量生产服务，在满足连接器匹配、线材规格和实际应用要求的基础上，帮助客户实现国产替代、成本优化、供应链多元化和稳定交付。
