I-PEX 82649-100B-02-D CABLINE®-CA 0.4mm连接器极细同轴线束替代品

AI设备不断“堆算力”，内部连接却越来越难布局
随着AI服务器、边缘AI设备、AI视觉终端、智能机器人及高性能计算设备不断向高算力、高速率、小型化方向发展，工程师面临的一个现实问题越来越突出：设备内部可用于布线和连接的空间越来越有限，但高速信号通道却越来越多。 传统线缆、FPC或普通连接方案在面对高密度布局时，容易受到线径、弯折半径、连接器尺寸、信号完整性以及EMI控制等因素限制。尤其是在主板、显示模块、摄像头、AI视觉模组等内部空间紧凑的位置，如何在有限空间内实现可靠、高速、低干扰的信号连接，已经成为硬件设计和线束设计人员必须重点考虑的问题。极细同轴线束的价值正是在这里体现出来：通过更细的线径、更高密度的连接器排列以及同轴屏蔽结构，可以在有限空间内完成多通道高速信号传输，为AI设备内部“空间小、信号多、速率高”的连接需求提供一种更加灵活的解决思路。

-------------------------------------------------------------------------------------------------

以 I-PEX 82649-100B-02-D 为例：12PIN、0.4MM间距带来的高密度连接能力

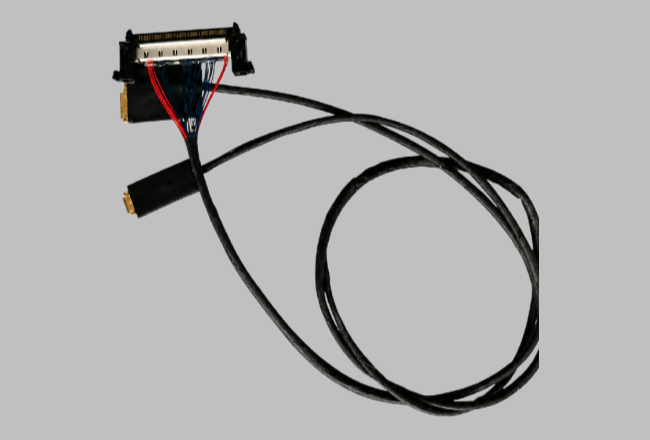

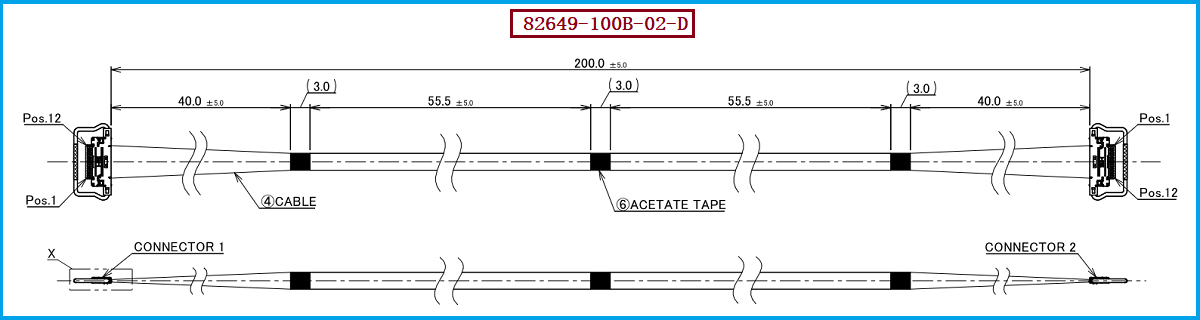

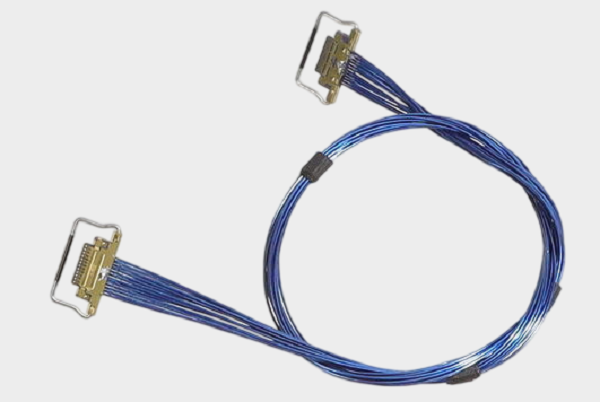

本次介绍的产品型号为 I-PEX 82649-100B-02-D，属于 I-PEX CABLINE®-CA 系列极细同轴线束评估样品中的12PIN、AWG40 Micro-Coaxial Cable方案，线束长度为200mm，采用1-N线位连接方式。其线材端使用的连接器型号为 20634-112T-02，为CABLINE®-CA 12PIN Plug Housing，连接器触点间距仅为 0.4MM。对于工程师而言，12PIN与0.4MM Pitch意味着可以在较小的安装区域内实现多通道信号连接，同时极细同轴线本身具有较好的屏蔽和阻抗控制能力，更适合高速数字信号传输。CABLINE®-CA系列采用0.4mm超细间距、水平对插结构，并结合屏蔽及多点接地设计，可用于高速显示、摄像头、AI设备及其他高密度电子设备内部连接。因此，I-PEX 82649-100B-02-D这类极细同轴线束并不仅仅是“把线做得更细”，而是通过线材、连接器、屏蔽结构及端接工艺的协同设计，在有限空间内兼顾布线密度、信号传输和连接可靠性。

-------------------------------------------------------------------------------------------------

从工程设计角度看，极细同轴线束为什么特别适合AI设备“小空间连接”
对于AI设备硬件工程师来说，选择内部连接线束时，通常不能只看外径尺寸，还需要综合考虑高速信号完整性、EMI、弯折空间、连接器占板面积以及装配可靠性。极细同轴线束采用中心导体、绝缘层、屏蔽层和外被等结构，屏蔽层能够对高速信号形成较好的电磁隔离，有助于降低外部干扰以及相邻信号之间的串扰；与此同时，极细线径能够减少线束在设备内部占用的空间，使工程师可以更加灵活地进行走线和模块布局。以 20634-112T-02 12PIN、0.4MM间距连接器为例，其高密度触点排列能够配合极细同轴线实现紧凑型接口设计，对于AI视觉模组、摄像头模组、高速显示模块、边缘计算终端以及机器人内部电子模块等空间受限应用具有较高的适配价值。对于采购人员而言，这类标准化、可明确料号对应的线束方案也有利于建立替代供应链，在原有设计规格不轻易改变的情况下寻找稳定的国产制造资源。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
在进行 I-PEX 82649-100B-02-D 的兼容替代时，工程师和采购人员建议不要仅以“PIN数相同、长度相同”作为判断依据，而应重点核对连接器型号、PIN数量、0.4MM接触间距、线位定义、线材规格、阻抗要求、屏蔽结构、端接方式、线序以及实际安装空间。其中，本产品明确采用 20634-112T-02连接器、12PIN、0.4MM间距，线位定义为1-N，因此在进行替代开发时，应以这些关键参数作为基础条件，同时根据实际设备的高速信号类型、工作频率和系统阻抗要求进行针对性验证。对于采购端，如果希望从单一进口供应转向国产供应，可以优先采用“原型号参数确认→连接器及线材匹配→样品打样→电气性能验证→机械尺寸验证→小批量试产→量产导入”的方式推进。我们公司可提供：I-PEX 82649-100B-02-D 兼容替代线束方案，可围绕原产品的连接器配置、PIN数、线位定义、线束长度及应用要求进行极细同轴线束的国产化制造与替代开发，为客户提供从样品验证到批量生产的线束配套支持。

-------------------------------------------------------------------------------------------------

让有限空间承载更多高速连接，是极细同轴线束的重要价值
AI设备的发展正在推动内部连接向高速化、高密度化、小型化和高可靠性方向演进。对于工程师而言，极细同轴线束能够在有限的设备内部空间中实现多通道高速信号连接，并通过同轴屏蔽结构帮助改善高速信号传输环境；对于采购人员而言，围绕明确产品料号进行兼容替代，则可以在保证关键规格匹配的前提下拓展国产供应链、降低供应风险。I-PEX 82649-100B-02-D采用12PIN、0.4MM间距的 20634-112T-02 连接器，是高密度内部连接方案的典型应用形式。面对AI服务器、AI视觉、智能终端、机器人及高速电子设备不断压缩的内部空间，极细同轴线束正在成为实现“小空间、多通道、高速率”连接的重要线束解决方案。我是【联邦电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：尹经理 18013280527（微信同号）。对于有国产替代、定制开发或批量采购需求的客户，可根据实际设备接口和信号要求进行针对性匹配与验证。
