I-PEX 82434-100B-02-D CABLINE®-CA 0.4mm连接器极细同轴线束替代品

I-PEX极细同轴线束可以替代吗？先从工程应用看兼容性
在笔记本电脑、工业相机、机器视觉、高分辨率显示设备及其他高速电子设备中，极细同轴线束承担着高速信号传输与内部空间连接的重要作用。当原设备使用 I-PEX CABLINE®-CA 系列线束，而项目面临交期、成本、供应链稳定性或国产化需求时，工程师和采购人员通常都会关注一个问题：**I-PEX极细同轴线束可以替代吗？**答案是可以进行兼容替代，但真正可靠的替代并不是简单更换一个连接器或者按照Pin数制作一条线，而是需要对原型号的连接器、线材规格、Pin Assignment、线长、端接方式、机械尺寸以及高速信号性能进行综合匹配。本次对应的产品为 I-PEX 82434-100B-02-D，属于CABLINE®-CA 10Pin Micro-Coaxial Harness，标准长度为 200MM，线束端使用 20634-210T-02 连接器。对于工程师而言，替代方案的核心是保证装配尺寸、插合结构和信号传输性能与原应用需求相匹配；对于采购人员而言，则重点在于确保替代产品具有明确的规格对应关系、稳定的批量交付能力以及合理的成本优势。

-------------------------------------------------------------------------------------------------

I-PEX 82434-100B-02-D是什么产品？关键规格决定替代方案

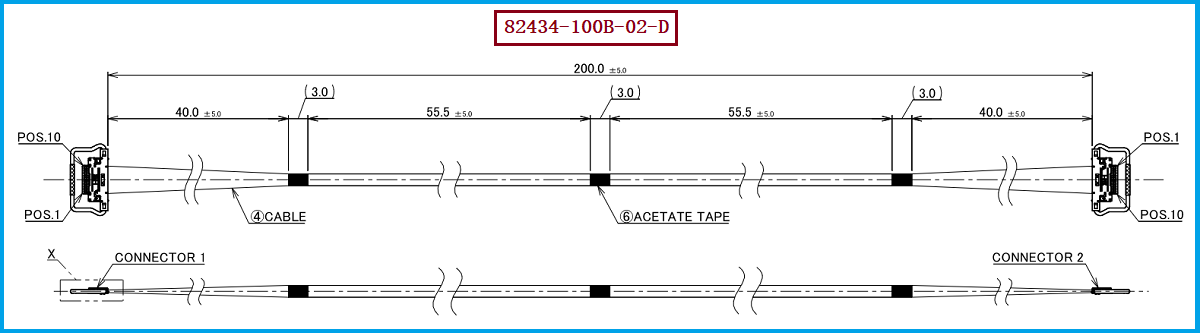

I-PEX 82434-100B-02-D 是I-PEX CABLINE®-CA系列10Pin极细同轴线束，其对应的标准规格为 10Pin、40AWG Micro-Coaxial、200MM、1-N，采用0.4mm间距的CABLINE®-CA连接体系，属于面向高密度电子设备内部高速信号连接的极细同轴线束产品。与普通排线相比，Micro-Coaxial结构能够在较小的线径和有限的设备内部空间中实现屏蔽型信号传输；CABLINE®-CA连接器则采用0.4mm超细间距、水平对插结构，并配合机械锁扣和屏蔽、多点接地设计，以满足高速信号连接对于小型化、可靠性和EMI控制的需求。该产品线端使用的连接器型号为 20634-210T-02，因此在进行兼容替代时，不仅需要确认“10Pin”这一表面规格，还需要重点核对连接器结构、Pin排列、线序、出线方向及端接工艺。尤其对于高速应用，如果仅做到外形能够插入，而没有对阻抗、插损、回损、串扰等信号完整性指标进行验证，仍然可能无法满足整机设计要求。

-------------------------------------------------------------------------------------------------

工程师为什么不能只看料号替代？极细同轴线束需要多维度匹配
从工程设计角度来看，I-PEX极细同轴线束可以替代吗？真正需要回答的是“能否实现可靠的机械、电气和高速信号兼容”。以 I-PEX 82434-100B-02-D 为例，其200MM线长、40AWG极细同轴线、10Pin结构以及1-N线序都是替代设计的重要依据，同时还需要关注连接器型号 20634-210T-02 与PCB端连接器之间的配合关系。CABLINE®-CA平台本身具有0.4mm Pitch、水平插合以及机械锁扣等特点，因此替代线束必须充分考虑插合高度、连接器外形、锁扣配合、线束弯折空间和装配路径。在高速信号应用中，还应根据实际传输速率和系统设计要求，对极细同轴线的特性阻抗一致性、导体及绝缘结构、屏蔽层、端接区域以及整体信号完整性进行验证。对于采购人员而言，建议在询价和导入替代供应商时，不要只提出“替代I-PEX 82434-100B-02-D”，而应将料号、Pin数、AWG、长度、线序、连接器型号及应用速率作为完整的规格边界，这样更有利于供应商准确报价和后续批量生产。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
如果项目需要寻找 I-PEX 82434-100B-02-D 的兼容替代线束，建议以原产品规格为基准进行逐项确认。本产品的参考核心条件为：10Pin Micro-Coaxial极细同轴线、40AWG、长度200MM、1-N线序以及线材端连接器 20634-210T-02。如果整机空间、PCB布局及连接器安装位置保持不变，优先按照原线长和连接器配合尺寸进行开发；如果项目实际长度、出线方向或线序有所变化，则可以根据设备内部空间重新进行线束结构设计。对于高速传输项目，建议在样品阶段同步进行插合可靠性、导通、耐压、绝缘以及高速信号完整性验证，再进入小批量和量产阶段。我们公司可提供：I-PEX 82434-100B-02-D兼容替代线束方案，可根据客户提供的原装线束、产品料号、连接器型号、工程图纸及实际装配需求进行极细同轴线束的打样与定制开发，重点围绕线径、线长、Pin数、线序、端接工艺和连接器匹配等关键参数进行方案确认，为工程师提供可用于项目验证的兼容替代产品，同时也为采购人员提供稳定的国产化供应选择。

-------------------------------------------------------------------------------------------------

I-PEX极细同轴线束可以替代，但关键在于“真正兼容”
I-PEX极细同轴线束可以替代吗？答案并不是简单的“能”或“不能”，而是要看替代产品能否真正满足原产品的机械、电气和高速信号要求。针对 I-PEX 82434-100B-02-D，其核心参考规格为10Pin、40AWG Micro-Coaxial、200MM、1-N，并配套线材端连接器 20634-210T-02。对于工程师来说，应重点关注结构尺寸、连接器匹配、线序、阻抗和高速信号完整性；对于采购人员来说，则应重点考察产品规格对应、样品验证、批量一致性、交期及供应稳定性。我是【联邦电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：尹经理 18013280527（微信同号）。通过针对性的规格确认和样品测试，可以在满足实际应用要求的前提下实现I-PEX极细同轴线束的兼容替代，为高速显示、工业视觉、摄像设备及其他高密度电子设备提供更加灵活的线束供应方案。
