I-PEX 82857-100B-02-D CABLINE®-CA 0.4mm连接器极细同轴线束替代品

产品概述：I-PEX 82857-100B-02-D 极细同轴线束的核心规格

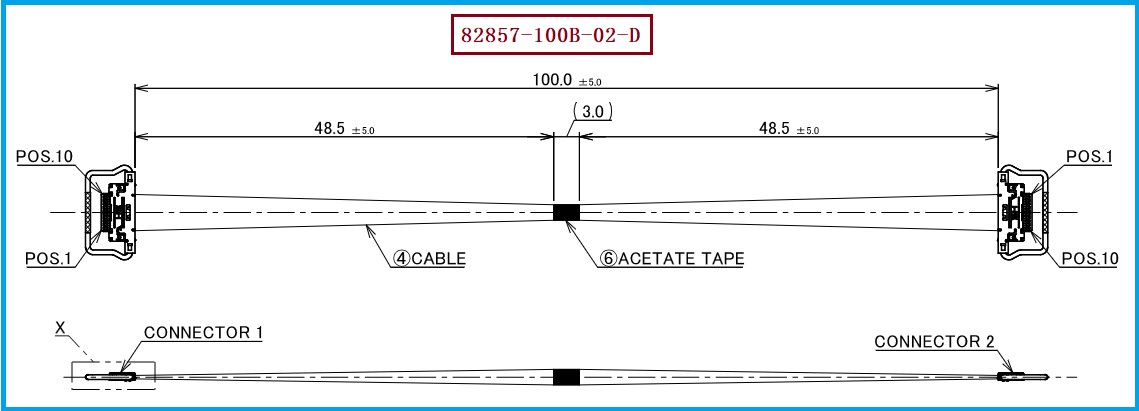

在笔记本电脑、高清显示设备、工业视觉、摄像模组及其他高密度电子设备内部，连接线束不仅需要满足高速信号传输要求，还需要兼顾有限空间内的布线、连接可靠性及长期使用寿命。本文所介绍的 I-PEX 82857-100B-02-D，对应 I-PEX CABLINE®-CA 系列 10Pin 极细同轴线束，采用 AWG#40 Micro-Coaxial 极细同轴线材，标准长度 100mm，1-N 结构，配套线材端连接器型号为 20634-210T-02，该连接器适配 AWG#40 线材。CABLINE®-CA 采用 0.4mm Pitch、水平对插结构及机械锁扣设计，适用于对连接器体积、线束柔韧性和高速信号完整性具有较高要求的设备内部连接。对于工程师而言，评估这类线束不能只看“10Pin、40AWG、100mm”等表面参数，还需要进一步关注端接结构、线序、特性阻抗、插合可靠性以及实际设备中的弯折和应力环境；对于采购人员而言，则需要确认替代线束是否能够在连接器接口、线材规格、Pin Assignment、长度及关键电气性能等方面满足原设计要求。

-------------------------------------------------------------------------------------------------

为什么极细同轴线束也需要关注使用寿命？
极细同轴线束的“寿命”并不只是连接器可以插拔多少次，而是由线材本体、导体、绝缘层、屏蔽层、端接区域以及连接器共同决定。以 I-PEX 82857-100B-02-D 所采用的 AWG#40 极细同轴线为例，由于线径非常细，在线束装配、设备组装、弯折、拉扯以及长期振动过程中，如果弯曲半径过小、线束固定不合理或连接器附近形成集中应力，都可能使导体、绝缘层或屏蔽结构承受额外机械负荷。因此，要提升极细同轴线束使用寿命，首先应从合理控制弯曲半径、减少反复折弯、避免连接器根部受力、优化线束固定方式以及降低装配拉力等方面入手。同时，极细同轴线束的屏蔽层和绝缘材料也非常重要：稳定的绝缘结构有助于保持导体之间的电气隔离，而良好的屏蔽结构则有助于维持高速信号传输过程中的抗干扰能力。对于工程应用而言，尤其要避免“为了塞进狭小空间而强行折线”的装配方式，因为这种短期看似能够完成装配的做法，可能会成为长期可靠性下降的重要原因。

-------------------------------------------------------------------------------------------------

从工程设计到生产制造：如何进一步延长极细同轴线束寿命？
如果希望 I-PEX 82857-100B-02-D 这类极细同轴线束在实际设备中保持稳定工作，除了合理的结构设计，还需要从生产制造环节控制端接质量。20634-210T-02 是该方案所使用的线材端连接器型号，适配 AWG#40 线材，因此在替代制造时，应重点控制极细同轴线剥线、同轴结构处理、中心导体端接、屏蔽层处理、焊接/压接区域及连接器组装一致性，避免因加工尺寸偏差造成接触不稳定或局部阻抗变化。与此同时，高速线束还应重视特性阻抗一致性和信号完整性，不能仅凭外观尺寸或“能够正常插入”来判断兼容性。对于批量采购而言，建议在供应商导入阶段重点确认连接器型号、AWG规格、Pin数量、线长、Pin Assignment、外形尺寸、端接工艺以及高速信号测试能力，并根据最终产品应用进行样品验证。通过材料、结构、加工工艺和检测环节的协同控制，才能真正实现从“可以使用”向“长期稳定使用”的提升。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
针对需要替代 I-PEX 82857-100B-02-D 的项目，工程师和采购人员可以首先以“10Pin + AWG#40 + 100mm + 1-N + CABLINE®-CA接口体系”作为基础筛选条件，同时确认线材端连接器 20634-210T-02 及其 AWG#40 适配要求。在实际兼容替代时，不建议仅依据料号进行一对一复制，而应从机械兼容、电气兼容、信号完整性和可靠性四个方面进行验证：机械方面需要确认连接器插合尺寸、Pin位置、线束出线方向及锁扣结构；电气方面需要确认导通、绝缘、接触性能及特性阻抗；高速信号方面则应根据实际应用验证插入损耗、回波损耗、串扰等关键指标；可靠性方面则应关注弯折、拉力、振动、温度及长期使用后的连接稳定性。对于原厂线束存在交期、采购成本或供应渠道限制的项目，可根据原产品图纸和实际样品进行定制化开发。我们公司可提供：I-PEX 82857-100B-02-D 兼容替代线束方案，可围绕 20634-210T-02 连接器、AWG#40 极细同轴线、10Pin、100mm及对应线序/端接要求进行兼容开发，为工程师提供样品验证及批量生产支持，也可根据客户设备的实际空间、长度和信号要求进行定制化极细同轴线束设计。

-------------------------------------------------------------------------------------------------

兼顾高速信号、连接可靠性与长期寿命
I-PEX 82857-100B-02-D 是一款以 AWG#40 极细同轴线、10Pin、100mm及 CABLINE®-CA 连接方案为核心的高密度线束产品，其对应线材端连接器型号为 20634-210T-02，适配 AWG#40。对于工程师来说，选择或替代此类产品时，应将连接器匹配、线材规格、线序、阻抗控制、机械应力和使用环境作为一个完整系统进行评估；对于采购人员来说，则应重点关注供应商是否具备稳定的极细同轴线束制造能力，以及是否能够提供与原产品相匹配的规格和可靠性验证。尤其在长期使用场景中，通过合理控制弯折、降低端接应力、优化屏蔽及绝缘结构、提升制造一致性，可以有效降低极细同轴线束在长期工作中的失效风险。我是【联邦电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：尹经理 18013280527（微信同号）。对于寻求国产化、供应链优化或第二供应商导入的客户，我们公司可围绕 I-PEX 82857-100B-02-D 提供相应的兼容替代极细同轴线束开发与制造服务。
