I-PEX 81674-100B-02-D CABLINE®-CA II PLUS 0.4mm连接器极细同轴线束替代品

60Pin高密度设计，满足高速设备内部连接需求
随着处理器、显示控制器、网络通信及AI边缘设备的数据吞吐量不断提升，设备内部连接已经从传统低速信号传输逐步转向高速、高密度、小型化设计。I-PEX CABLINE®-CA II PLUS正是面向这一趋势推出的0.4mm间距极细同轴连接方案，采用水平插拔结构、全屏蔽ZenShield®设计及机械锁扣，可用于高速信号连接。根据I-PEX官方资料，CABLINE-CA II PLUS支持最高60个信号位，适配Micro-Coaxial、Twinaxial及Discrete Wire等线缆方案，并面向32Gbps/lane级高速传输应用。

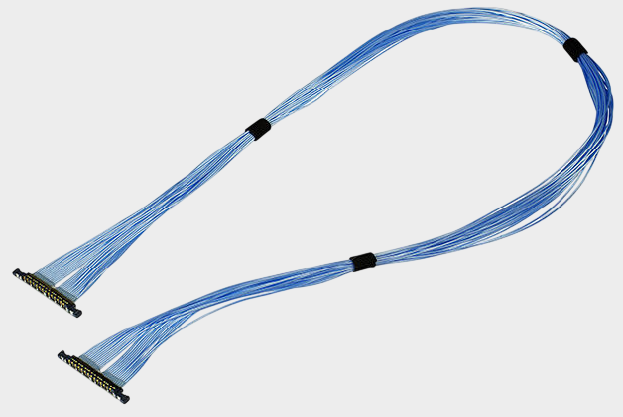

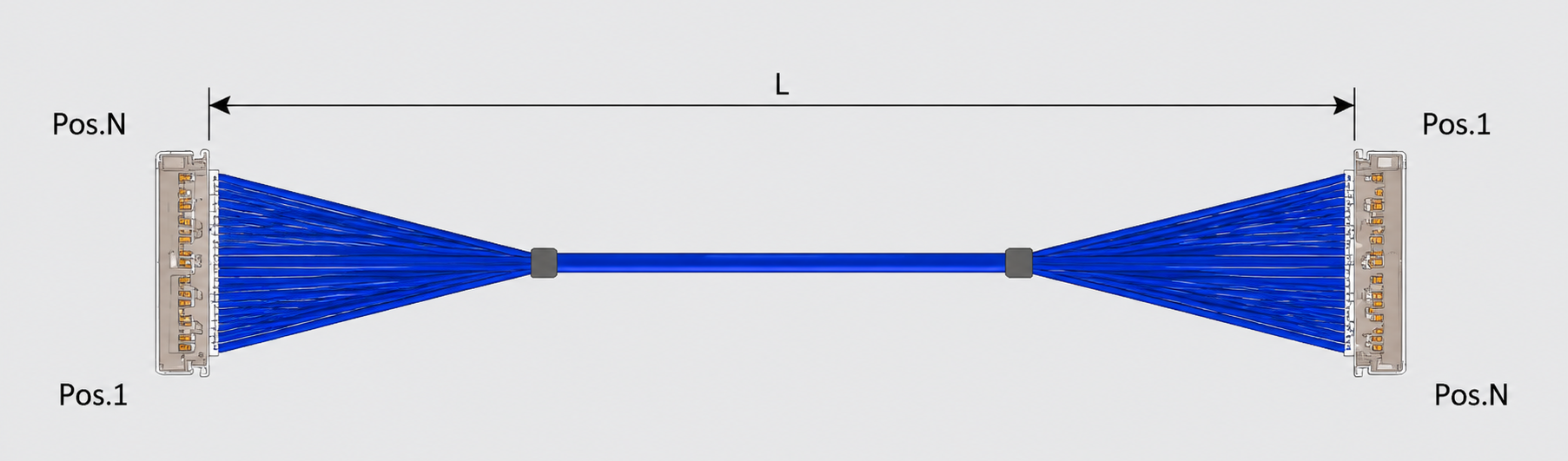

本次重点介绍的 I-PEX 81674-100B-02-D，属于CABLINE-CA II PLUS 60Pin、40AWG Micro-Coaxial极细同轴线束、L=200mm、1-N方案。需要特别说明的是，I-PEX官方页面列出的该型号长度为200mm，而“1-N”代表一端采用连接器、另一端对应多通道线缆连接的线位定义。其线材端使用的连接器型号为 20680-060T-01，属于CABLINE-CA II PLUS 60Pin Plug Housing；官方2D图纸同时显示，该线束采用60根AWG#40、50Ω极细同轴线，并配合Shell、Lock Bar等组件完成线端连接。

-------------------------------------------------------------------------------------------------

为什么NXP生态中的高速设备会倾向极细同轴线方案？
严格来说，并不能简单表述为“NXP官方普遍推荐极细同轴线”，因为NXP主要提供处理器、MCU、连接及高速接口相关半导体平台，具体采用何种内部线束通常由整机厂商根据接口速率、PCB布局、EMI、空间及可靠性要求进行设计。不过，从NXP长期覆盖的i.MX、Layerscape、显示、USB及高速连接应用来看，高性能嵌入式系统往往同时面对高速信号、显示接口、有限内部空间和EMC控制等工程要求，这正是极细同轴线能够发挥优势的场景。例如NXP相关平台资料中可以看到高速USB、显示接口、MIPI-DSI等连接应用。 与普通FFC排线相比，极细同轴线采用“中心导体+绝缘层+屏蔽层+护套”的同轴结构，每根信号线都具有更明确的电气边界，更适合高速信号完整性控制；同时多根极细同轴线可以形成高密度线束，在设备内部弯折、绕行及跨越不同结构区域时具有较好的布线灵活性。对于采用NXP处理器或控制平台的高端设备而言，当设计进一步向高速显示、高速数据传输、小型化和低EMI方向发展时，极细同轴线自然成为工程师经常评估的连接方案之一。

-------------------------------------------------------------------------------------------------

从工程师与采购视角看，81674-100B-02-D替代开发应重点关注什么？

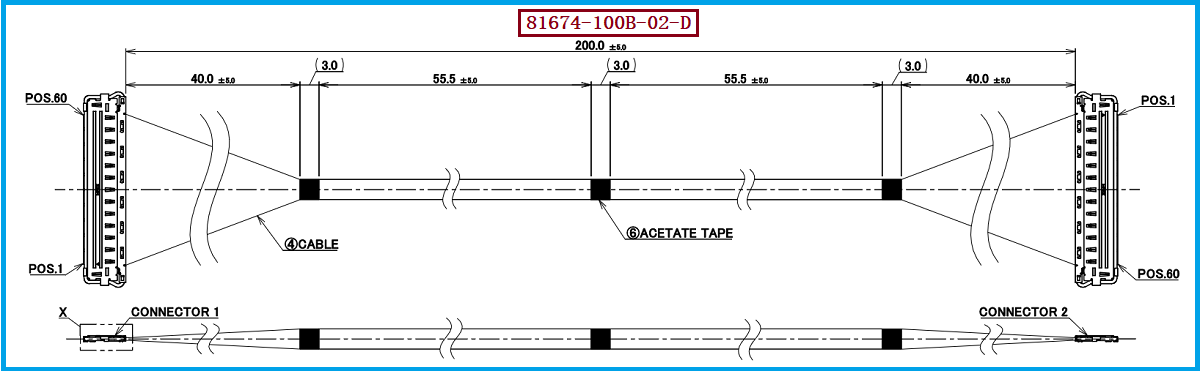

对于工程师而言，选择 81674-100B-02-D的兼容替代线束，不能只看“60Pin”和“200mm”几个外观参数，还需要同步核对连接器配合关系、线材阻抗、线径、Pin Assignment、屏蔽结构、端部Bonding尺寸以及整体出线方向等关键指标。I-PEX官方2D图纸显示，该标准方案使用AWG#40、50Ω Micro-Coaxial Cable，连接器端采用 20680-060T-01，并与CABLINE-CA II PLUS 60Pin Receptacle配合使用；同时图纸标注线束长度为200.0±5.0mm，因此在进行国产化或供应链替代时，应以原始图纸和实际设备装配空间为依据进行尺寸及电气性能验证。 对采购人员而言，则更应该关注供应商是否具备稳定的极细同轴线束加工能力、连接器端压接/焊接及组装一致性、批量交付能力以及长期供应保障。我们公司可提供 I-PEX 81674-100B-02-D 兼容替代极细同轴线束方案，可围绕原线束的连接器型号、60Pin结构、1-N线位定义、200mm长度及高速传输需求进行打样、参数确认和批量生产，为工程验证、国产替代及供应链优化提供线束制造支持。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
在实际项目选型过程中，如果设备原设计采用的是 I-PEX 81674-100B-02-D，建议工程师首先确认PCB端对应的CABLINE-CA II PLUS 60Pin Receptacle以及整机内部的机械安装空间，再根据实际高速信号要求确定40AWG、50Ω极细同轴线规格。I-PEX官方资料显示，CABLINE-CA II PLUS采用0.4mm Pitch、水平插拔及ZenShield®全屏蔽结构，并支持最高60Pin，适合高密度高速连接场景。 如果项目需要进行国产替代，不建议仅按照“同型号连接器+相同长度”直接替换，而应重点验证阻抗一致性、插损、回损、串扰、屏蔽连续性、端接可靠性以及整机高速信号眼图等指标。对于采购端，则可以要求供应商提供样品承认资料、尺寸检验报告及电气测试数据，以降低导入替代线束后的项目风险。

-------------------------------------------------------------------------------------------------

从连接器兼容走向完整极细同轴线束替代
I-PEX 81674-100B-02-D是一款面向高密度高速设备的60Pin极细同轴线束方案，其核心规格包括40AWG、50Ω Micro-Coaxial、200mm长度、1-N线位定义以及20680-060T-01线材端连接器。 对于采用NXP等高性能处理平台、同时对高速信号、EMC、小型化和内部空间利用率提出较高要求的设备，极细同轴线束能够为工程师提供比传统排线更适合高速连接场景的布线思路。我是【联邦电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：尹经理 18013280527（微信同号）。对于正在寻找国产化、第二供应商或成本优化方案的企业，我们可根据 I-PEX 81674-100B-02-D的结构与应用要求提供兼容替代线束开发及制造服务，帮助客户从样品验证逐步过渡至稳定批量供应。
