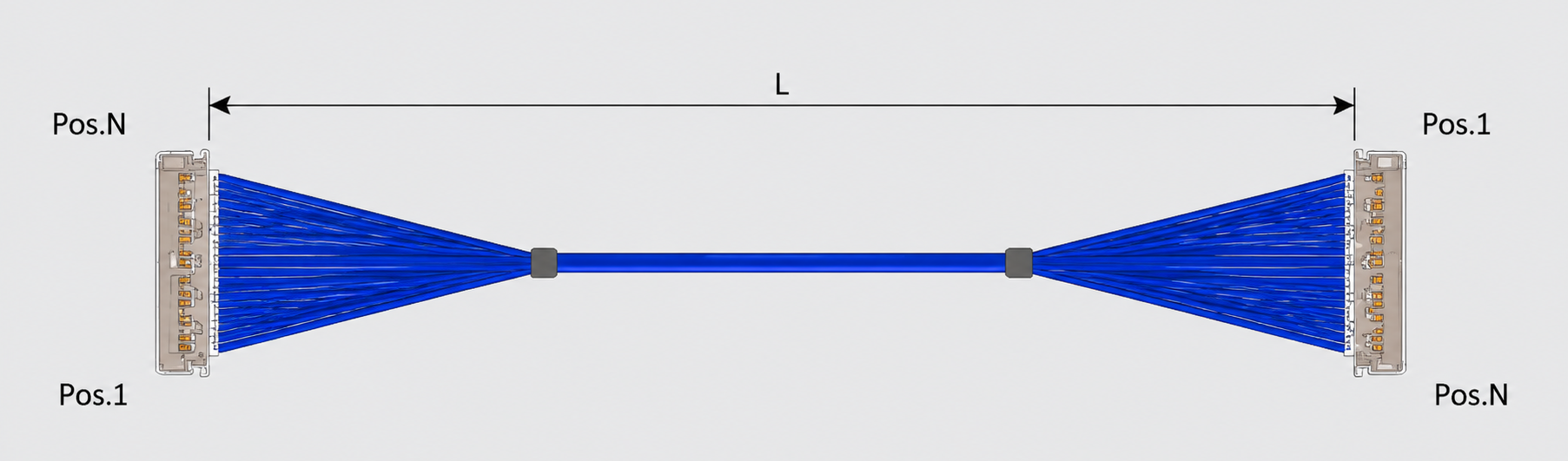

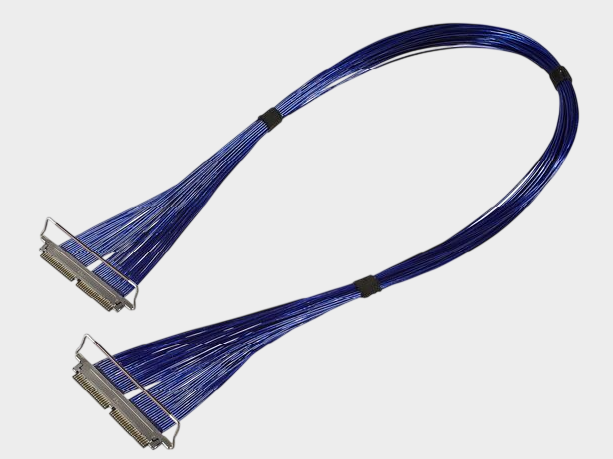

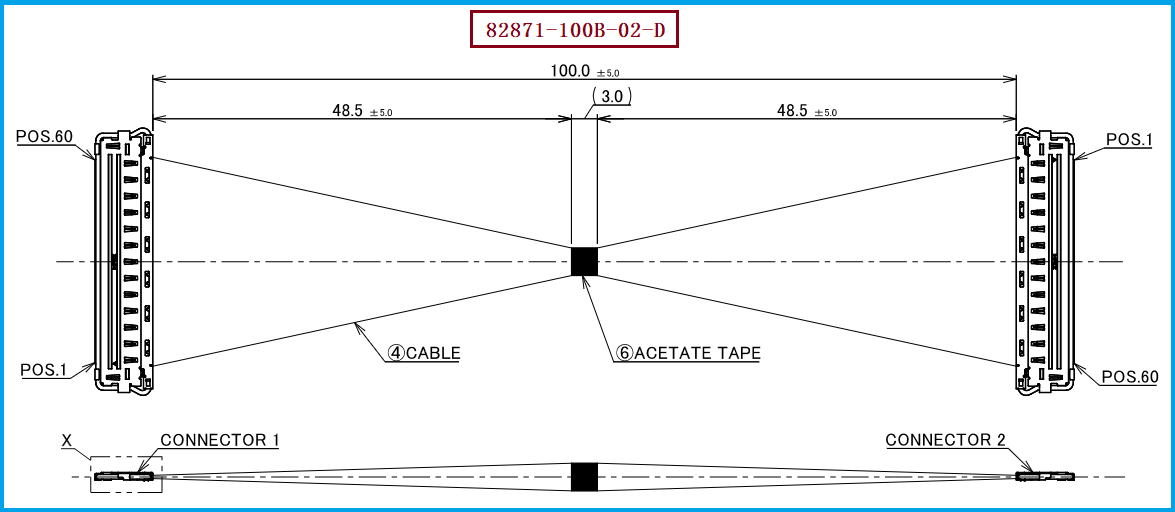

I-PEX 82871-100B-02-D CABLINE®-CA II PLUS 0.4mm连接器极细同轴线束替代品

100mm极细同轴线束，为高密度摄像头连接提供可靠选择
在AI视觉、机器视觉、机器人、无人机、智能终端等设备中，摄像头模组正在向高分辨率、高帧率、小型化方向发展，摄像头与主控平台之间需要传输的数据量也越来越大。以 I-PEX 82871-100B-02-D 为代表的极细同轴线束，正适合这类对高速信号、空间尺寸和连接可靠性要求较高的应用。本款线束长度为 100MM，线材端采用 I-PEX 20680-060T-01 连接器，并配套 CABLINE-CA II PLUS 系列60Pin高速连接体系。对于工程师而言，这种极细同轴线束方案能够在有限的设备内部空间中实现高密度信号连接；对于采购人员而言，则可以围绕原有连接器型号、Pin数、线径、长度、端部结构及电气性能要求进行兼容替代选型，从而降低重新设计线束系统带来的开发成本与验证压力。

-------------------------------------------------------------------------------------------------

NVIDIA Jetson摄像头模组为何普遍采用极细同轴线？
在以 NVIDIA Jetson 平台为核心的AI视觉设备中，摄像头通常承担图像采集、视频输入以及机器视觉感知任务，尤其是在多摄像头、高清摄像头、高帧率摄像头等应用中，摄像头与主控板之间需要稳定传输大量高速数据。相比普通排线，极细同轴线在高速信号传输场景中具有较好的屏蔽和信号完整性优势，同轴结构能够将信号导体与屏蔽层结合起来，有利于降低外部电磁干扰以及相邻高速线路之间的串扰。同时，极细同轴线本身具有较小的线径和较高的布线灵活性，可以更好地适应Jetson摄像头模组内部狭小、弯折路径复杂的结构空间。因此，在机器人视觉、无人机视觉、智能摄像头、工业检测、边缘AI视觉终端等设备中，极细同轴线能够兼顾高速传输、EMI控制、轻量化和空间利用率，这也是工程师在进行NVIDIA Jetson摄像头模组连接设计时经常考虑极细同轴线方案的重要原因。

-------------------------------------------------------------------------------------------------

CABLINE-CA II PLUS连接体系，兼顾高速信号与小型化设计

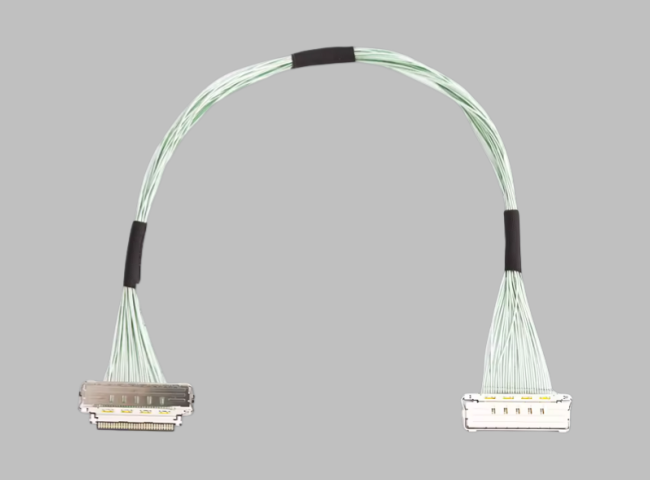

从配套连接器来看，I-PEX 82871-100B-02-D 属于 CABLINE-CA II PLUS 60Pin极细同轴线束方案，连接器采用0.4mm级超细间距设计，并具有水平插拔、全EMI屏蔽以及机械锁扣等结构特点。其配套线材端连接器型号为 20680-060T-01，60Pin高密度连接方式能够在有限PCB空间中集成更多信号通道。对于工程师来说，选择这类线束时不仅要关注“能否插上”，更需要关注高速信号完整性、阻抗匹配、屏蔽接地、线束弯折半径、连接器配合高度以及实际装配空间。CABLINE-CA II PLUS系列面向高速数据传输应用，官方资料给出的参考传输能力可达到32Gbps/lane PAM4，因此对于AI视觉设备、高速摄像头以及其他高带宽内部互连应用具有较好的技术适配基础。需要强调的是，具体系统能达到的实际传输性能仍需结合摄像头接口、协议、线长、PCB设计和SI测试结果进行确认。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于采购人员和硬件工程师而言，如果原设备或项目参考 I-PEX 82871-100B-02-D，建议首先确认60Pin配置、100MM线长、极细同轴线规格、1-N线束结构以及线材端 20680-060T-01 连接器等关键条件，再进一步核对端子定义、屏蔽方式、接地结构、线序、阻抗及实际安装方向。尤其需要注意，外观相近的极细同轴线束并不代表可以直接互换，连接器Pin数、配合高度、锁扣结构、线径、线长及端部加工方式发生变化，都可能影响最终装配和高速信号性能。因此，在国产化采购、供应商替换或第二供应商导入时，应以原线束实物、工程图纸及应用环境为基础进行尺寸、电气和可靠性验证。我们公司可提供 I-PEX 82871-100B-02-D 兼容替代线束方案，可根据客户实际产品需求，对100MM长度、60Pin连接结构、线材规格、线序、端部连接器及屏蔽结构等进行匹配开发，为使用该型号极细同轴线束的客户提供兼容替代及定制化生产方案。

-------------------------------------------------------------------------------------------------

从连接器兼容到整套线束替代，满足高速视觉设备连接需求
I-PEX 82871-100B-02-D 是一款面向高密度、高速信号连接场景的极细同轴线束方案，其长度为 100MM，线材端配套 I-PEX 20680-060T-01 连接器，适合对线束体积、信号传输、EMI屏蔽及连接可靠性有较高要求的设备。对于NVIDIA Jetson摄像头模组、AI视觉设备、机器人、无人机及工业视觉设备而言，极细同轴线束能够帮助工程师在有限空间内实现更加合理的高速信号连接。我是【联邦电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。我们公司专注于极细同轴线束的生产制造，可围绕客户提供的原装线束、连接器型号、产品图纸及实际应用要求开展兼容替代和定制生产，为客户提供从样品开发到批量制造的极细同轴线束解决方案。
