I-PEX 82991-100B-01-D CABLINE®-CA II 0.4mm连接器极细同轴线束替代品

高速电子设备内部互连升级，I-PEX CABLINE®-CA II极细同轴线束成为高可靠连接方案
随着笔记本电脑、超薄显示设备、工业视觉设备、VR/AR设备以及高速数据终端不断向轻薄化、高速化方向发展，设备内部空间越来越有限，同时对于信号传输质量的要求也越来越高。传统FPC排线、普通导线方案在高速信号传输过程中容易受到串扰、衰减以及电磁干扰影响，而极细同轴线束凭借优异的屏蔽性能、稳定的阻抗控制能力以及高密度布线优势，逐渐成为高速电子设备内部连接的重要解决方案。

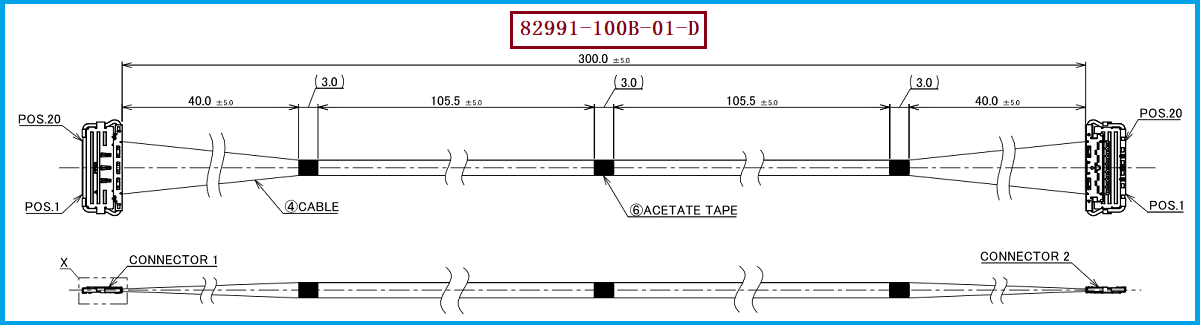

I-PEX CABLINE®-CA II系列连接器正是针对高速、小型化应用开发的极细同轴连接方案。其中，I-PEX 82991-100B-01-D极细同轴线束采用CABLINE®-CA II 20Pin连接方案，线束长度为300MM，搭配线材端连接器型号20680-020T-01，适用于对高速信号完整性、空间布局以及可靠性要求较高的应用环境。作为专业极细同轴线束制造企业，我们可根据原厂设计规格进行兼容开发与生产制造，提供满足设备端结构、电气性能以及高速信号传输要求的替代方案。

-------------------------------------------------------------------------------------------------

I-PEX 82991-100B-01-D极细同轴线束结构特点与高速传输优势

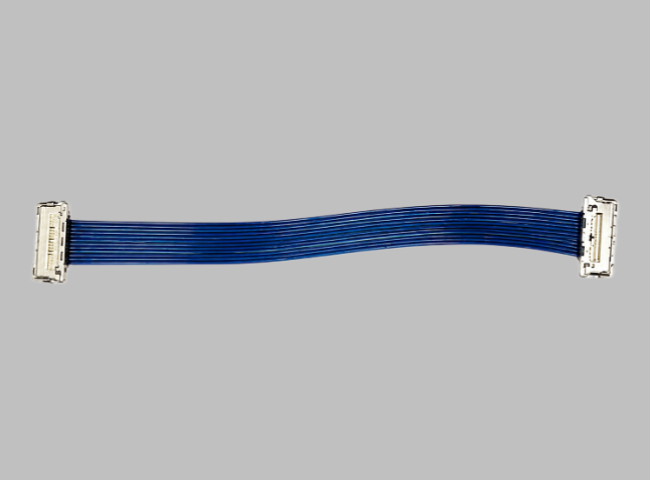

I-PEX 82991-100B-01-D属于CABLINE®-CA II系列20Pin Micro Coaxial Cable Harness产品，采用双端连接（1-1）结构设计，两端均配置高速连接端，实现设备内部模块之间稳定的数据传输。
该方案核心采用极细同轴线作为信号传输介质，内部结构通常由中心导体、绝缘层、屏蔽层以及外被组成。相比普通信号线，极细同轴线能够通过金属屏蔽层有效降低外部电磁干扰，同时减少高速差分信号传输过程中产生的串扰问题。
配套的20680-020T-01线材端连接器属于CABLINE®-CA II系列Plug Housing组件，支持0.4mm Pitch高密度连接设计，结合I-PEX CABLINE®-CA II系列的全屏蔽结构，可以帮助系统实现更加稳定的高速信号传输。对于工程研发人员而言，该类极细同轴线束不仅需要关注连接器匹配，还需要综合考虑线材规格、阻抗一致性、信号损耗、弯折寿命以及整机EMC性能。

-------------------------------------------------------------------------------------------------

极细同轴线的特性阻抗怎么控制？影响高速信号稳定性的关键技术解析
在高速信号传输应用中，极细同轴线的特性阻抗控制是保证信号完整性的核心因素之一。通常高速数字信号（例如DisplayPort、USB4、eDP等）对于阻抗匹配要求较高，如果线束阻抗发生较大变化，就可能导致信号反射、眼图恶化以及数据传输错误。
极细同轴线的特性阻抗主要由导体尺寸、绝缘材料介电常数、绝缘层厚度、屏蔽结构以及线缆几何尺寸共同决定。
在制造过程中，通常通过以下方式控制阻抗稳定性：
首先，通过精确控制中心导体直径和绝缘层厚度，使信号传输路径保持一致。中心导体尺寸变化会直接影响电感、电容参数，从而影响整体阻抗。
其次，通过优化绝缘材料的介电性能，使信号传播速度保持稳定。不同介质材料的介电常数不同，会改变电场分布，因此高品质极细同轴线通常采用稳定性较高的绝缘材料。
另外，屏蔽层结构也是影响阻抗的重要因素。屏蔽编织密度、金属箔包覆方式以及接地结构都会影响电磁场分布。优秀的极细同轴线束制造工艺需要保证屏蔽层均匀，同时控制线缆弯折后阻抗变化。
针对I-PEX 82991-100B-01-D极细同轴线束替代开发，我们公司通过成熟的线材加工、端子组装以及电气测试流程，对线束阻抗、导通性能、耐弯折性能以及信号传输稳定性进行管控，确保替代产品能够满足高速设备应用需求。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于采用I-PEX CABLINE®-CA II系列连接器的设备，在进行极细同轴线束选型时，工程师和采购人员需要重点确认以下几个方面：
首先，需要确认连接器Pin数及结构匹配。例如本方案中的I-PEX 82991-100B-01-D采用20Pin设计，并匹配20680-020T-01连接器组件，替代开发时需要保证连接器结构尺寸、插拔方向以及锁扣方式一致。
其次，需要关注线束电气性能。高速应用不仅要求线束能够连接，更要求具备稳定的特性阻抗、低信号损耗以及良好的抗EMI能力。因此，在国产替代过程中，需要综合验证线材规格、屏蔽结构以及高速测试结果。
再次，需要考虑实际安装环境，包括线束长度、弯折半径、走线路径以及长期可靠性。如果设备空间狭小，需要进一步优化线束柔韧性和加工工艺。
我们公司可提供：I-PEX 82991-100B-01-D兼容替代线束方案，可根据客户设备需求进行极细同轴线束定制开发，包括连接器匹配、线材选择、长度设计、电气性能优化以及批量生产制造，为客户提供稳定可靠的高速连接解决方案。

-------------------------------------------------------------------------------------------------

国产替代极细同轴线束方案助力高速设备连接升级
随着高速电子设备持续发展，极细同轴线束已经成为连接显示模组、高速数据接口以及精密电子模块的重要组成部分。I-PEX 82991-100B-01-D极细同轴线束凭借CABLINE®-CA II连接平台、20Pin高密度结构、300MM线束长度以及优异的高速信号传输能力，为设备内部互连提供了可靠方案。
对于工程研发团队而言，选择合适的极细同轴线束不仅需要关注连接器型号，更需要关注阻抗控制、信号完整性以及长期可靠性；对于采购人员而言，稳定供应能力、兼容替代能力以及成本优化同样是关键因素。我是【联邦电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理 18013280527（微信同号）。我们持续专注于极细同轴线束产品的研发制造与国产替代方案开发，可提供包括I-PEX 82991-100B-01-D在内的多种高速极细同轴线束兼容替代方案，帮助客户实现高性能、高可靠、可持续供应的内部连接解决方案。
