I-PEX 82990-100B-01-D CABLINE®-CA II 0.4mm连接器极细同轴线束替代品

面向高速传输需求的 I-PEX CABLINE®-CA II 20Pin 极细同轴线束方案
随着笔记本电脑、超薄显示设备、AI终端、工业视觉设备以及高速通信设备不断向轻薄化、高集成化方向发展，设备内部空间越来越有限，同时对于高速信号传输、低损耗以及抗电磁干扰能力提出了更高要求。传统FFC/FPC线束在高速、高频应用中逐渐受到信号完整性、EMI控制以及阻抗稳定性的限制，而极细同轴线束凭借优异的高速传输性能和屏蔽能力，成为高端电子设备内部连接的重要解决方案。
本文介绍的 I-PEX 82990-100B-01-D 极细同轴线束，属于 I-PEX **CABLINE®-CA II 系列 20Pin Micro Coaxial Harness（极细同轴线束）**产品。该产品采用 0.4mm Pitch CABLINE®-CA II连接器平台，支持高速信号传输应用，线束采用 AWG#40极细同轴线材，并搭配线材端连接器 20680-020T-01，适用于对空间尺寸、信号质量以及连接可靠性要求较高的应用场景。

-------------------------------------------------------------------------------------------------

I-PEX 82990-100B-01-D产品结构与技术优势解析
I-PEX CABLINE®-CA II系列连接器采用 ZenShield®全屏蔽结构设计，通过金属屏蔽壳体以及优化接地结构，有效降低高速信号传输过程中的电磁干扰（EMI），提升信号完整性（Signal Integrity）。同时，该系列采用机械锁扣结构（Mechanical Locking Cover），能够避免连接器在设备长期振动、冲击环境下出现松脱，提高产品使用可靠性。
I-PEX 82990-100B-01-D极细同轴线束采用 AWG#40 Micro Coaxial Cable（40号极细同轴线），相比普通排线具有更好的阻抗控制能力和高频性能。极细同轴线内部由中心导体、绝缘层、屏蔽层以及外被层组成，通过屏蔽层隔离外部干扰，同时减少信号之间的串扰，非常适合高速差分信号传输。
该型号线束主要参数特点包括：

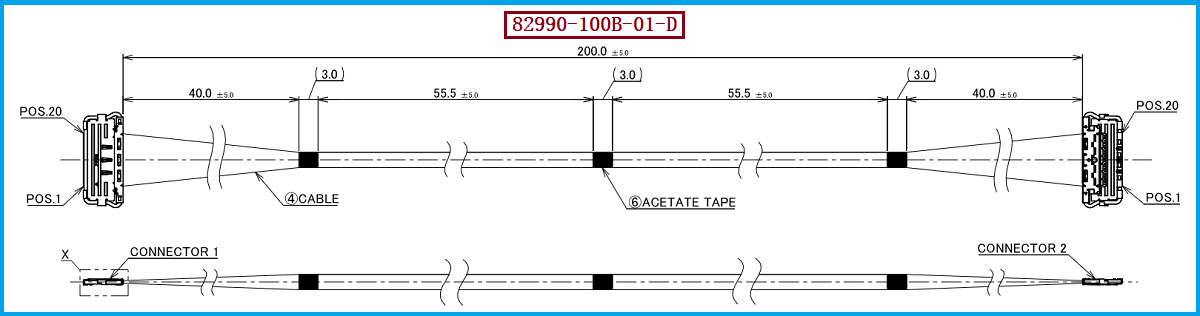

产品型号：I-PEX 82990-100B-01-D
产品类型：CABLINE®-CA II 20Pin极细同轴线束
连接方式：1-1双端连接方案
线材规格：AWG#40 Micro Coaxial Cable
配套线材端连接器：20680-020T-01
连接器Pitch：0.4mm
应用方向：高速显示、高速数据传输、精密电子设备内部连接

-------------------------------------------------------------------------------------------------

极细同轴线束的典型衰减率是多少？如何影响高速信号传输？
对于工程师进行高速线束选型时，插入损耗（Insertion Loss）和信号衰减率是非常重要的评价指标。极细同轴线束由于采用同轴结构设计，相比普通导线或FFC线束具有更稳定的高频传输特性。
一般情况下，极细同轴线束的典型衰减率约为 0.5～1.5 dB/m（GHz频段条件下），具体数值会根据线径规格、导体材料、绝缘材料、屏蔽结构以及工作频率不同而变化。例如：
采用 AWG#40 Micro Coaxial Cable 的极细同轴线束，在高速信号传输环境下，可以通过优化导体尺寸、介质材料以及屏蔽结构降低信号损耗，使其满足高速显示接口、SerDes、高速摄像模组等应用需求。
对于工程设计人员而言，在选择极细同轴线束时，不仅需要关注线径大小，还需要综合评估：
工作频率范围；
插入损耗；
回波损耗；
差分阻抗稳定性；
串扰控制能力；
EMI屏蔽性能。
因此，在高速设备设计中，极细同轴线束不仅是简单的连接组件，更是影响整机高速信号性能的重要组成部分。

-------------------------------------------------------------------------------------------------

I-PEX 82990-100B-01-D兼容替代方案及选型建议
对于采用 I-PEX CABLINE®-CA II系列连接方案的客户，在进行供应链优化、国产替代或第二供应商开发时，需要重点确认连接器匹配、线材规格以及电气性能要求。
针对 I-PEX 82990-100B-01-D极细同轴线束替代开发，建议重点关注以下方面：
首先，需要保证连接器接口兼容，包括CABLINE®-CA II系列20Pin结构、0.4mm Pitch以及机械锁扣配合方式；其次，需要保持线材规格一致，采用 AWG#40极细同轴线材，确保高速信号传输性能；同时需要通过插拔寿命测试、弯折测试、阻抗测试以及高速信号完整性测试，确保替代方案满足原产品应用要求。
我们公司专注于极细同轴线束研发与制造，可根据客户设备需求提供高速、可靠的国产替代方案。我们公司可提供：I-PEX 82990-100B-01-D兼容替代线束方案，支持类似CABLINE®-CA II系列极细同轴线束的定制开发，包括连接器匹配、AWG规格选择、线束长度设计以及高速性能验证服务。

-------------------------------------------------------------------------------------------------

面向未来高速设备应用的极细同轴线束解决方案
随着8K显示、AI计算设备、高速摄像系统、VR/AR设备以及下一代通信终端的发展，电子设备内部对于高速、小型化、高可靠连接方案的需求持续提升。I-PEX CABLINE®-CA II系列极细同轴线束凭借0.4mm Pitch、小型化结构、ZenShield®屏蔽技术以及AWG#40高速线材方案，为高密度电子设备提供了稳定可靠的连接方式。
对于工程师而言，选择合适的极细同轴线束不仅关系到产品尺寸设计，更直接影响整机的数据传输稳定性；对于采购人员而言，寻找具备研发能力和量产能力的线束供应商，是降低供应链风险、提升产品竞争力的重要环节。
我们公司持续专注于极细同轴线束产品研发制造，可提供包括 I-PEX 82990-100B-01-D 在内的多系列高速极细同轴线束兼容替代方案，满足客户在消费电子、工业设备、智能终端以及高速通信领域的应用需求。
I-PEX 82990-100B-01-D极细同轴线束是一款基于CABLINE®-CA II平台开发的20Pin高速连接方案，采用 AWG#40 Micro Coaxial Cable 与 20680-020T-01连接器，具备小型化、高屏蔽、高速传输以及高可靠性的特点。通过合理控制线材衰减率、阻抗匹配以及EMI性能，该类极细同轴线束能够满足现代电子设备对于高速数据传输的严苛要求。我是【联邦电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理 18013280527（微信同号）。针对需要替代进口品牌线束产品的客户，我们公司具备极细同轴线束设计、制造及量产能力，可提供 I-PEX 82990-100B-01-D兼容替代线束方案，帮助客户实现供应链优化与国产化替代。
