I-PEX 82684-100B-01-D CABLINE-UY 0.35mm连接器极细同轴线束替代品

I-PEX 82684-100B-01-D是什么产品？

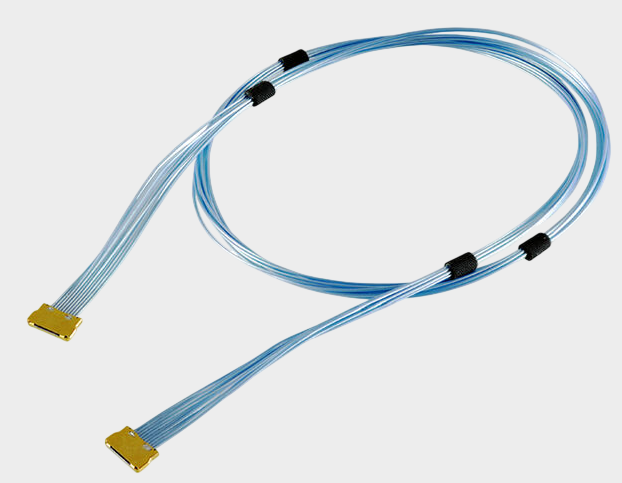

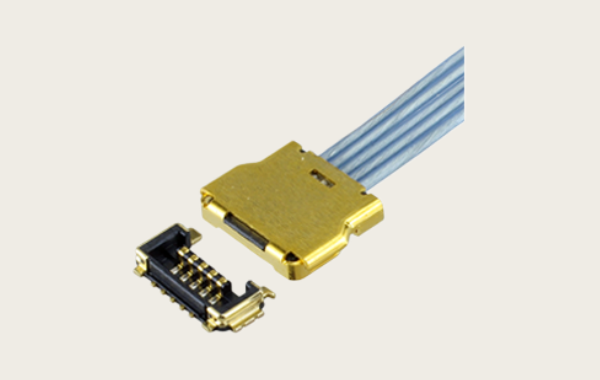

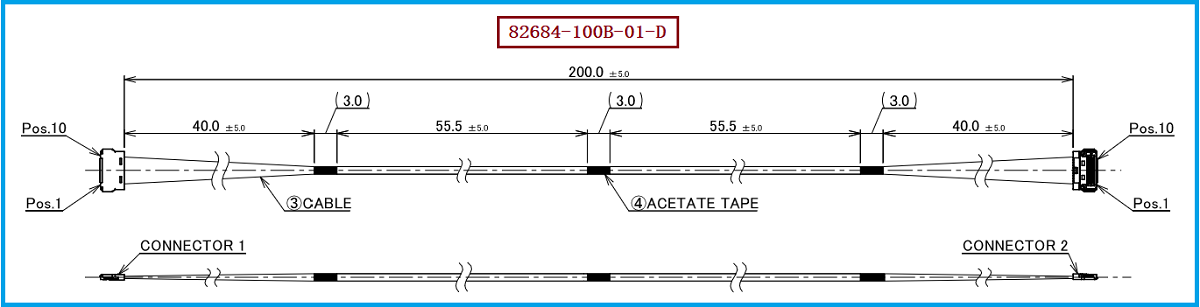

I-PEX 82684-100B-01-D属于 CABLINE®-UY系列10 Pin线束组件（10P Harness），对应I-PEX官方2D图纸中的82684线束方案，属于10 Pin、1-1连接形式、长度约200mm的电缆组件。I-PEX官方产品资料显示，CABLINE-UY定位于小型化、高速率传输及狭窄空间应用，其连接器采用0.35mm超窄间距、90°出线垂直插拔结构，最大嵌合高度约0.82mm，能够在有限的设备内部空间中实现高密度布线。对于笔记本电脑、平板、显示设备、便携式电子产品及其他对内部空间和高速信号传输有较高要求的设备，这类极细同轴线束能够兼顾结构紧凑性与高速信号连接需求。

-------------------------------------------------------------------------------------------------

82684-100B-01-D核心规格与产品优势
从CABLINE-UY系列规格来看，该系列支持5 Pin、10 Pin及12 Pin配置，微同轴线规格包括AWG 40、AWG 42，并支持AWG 36离散线方案；10 Pin应用中，AWG 42额定电流为0.35A/contact，AWG 40为0.38A/contact。系列产品参考传输能力可达到32Gbps/lane NRZ，同时官方资料列出了USB4、Thunderbolt、DisplayPort、HDMI、eDP、MIPI等高速接口标准的相关应用参考。82684系列在结构上还具有适于穿越狭小转轴空间的特点，可用于需要连接线穿过转轴或狭窄结构区域的设备设计。需要注意的是，具体线材、长度、端接形式以及信号定义仍应以82684-100B-01-D对应2D图纸及实际项目规格为准。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
在选用I-PEX 82684-100B-01-D或进行兼容替代设计时，建议重点核对Pin数、连接器系列、端接方向、线束长度、微同轴线规格、阻抗、Pin Assignment、PCB配套母座以及整机内部走线空间等参数。尤其是CABLINE-UY采用0.35mm间距和垂直直角插拔结构，不能仅根据“10 Pin”判断是否能够直接替换，需要结合连接器机械尺寸、配对端型号以及高速信号完整性进行综合验证。I-PEX官方资料中，CABLINE-UY 10P线束还包括81787、82683、82684、82449等不同长度及连接形式的产品，其中82684对应200mm、1-1形式，因此实际选型时应避免将不同料号简单视为完全通用。对于国产替代、备件采购或批量导入项目，我们公司可提供I-PEX 82684-100B-01-D兼容替代线束方案，可根据原型号的连接器结构、线长、Pin定义、线材及安装空间进行针对性匹配，并配合样品打样、尺寸核对及信号测试，为客户提供更灵活的兼容替代选择。

-------------------------------------------------------------------------------------------------

I-PEX 82684-100B-01-D依托CABLINE-UY系列的小型化结构、0.35mm窄间距、低嵌合高度以及高速信号传输能力，适合空间紧凑型电子设备中的高速信号连接及内部线束应用。
我是【联邦电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。
对于需要进行原厂料号替换、国产化供应、成本优化或长期稳定供货的项目，除了关注连接器能否机械匹配，还应同步验证高速信号性能、线束尺寸、阻抗及可靠性。我们可围绕I-PEX CABLINE-UY系列线束提供兼容替代及定制化线束解决方案，帮助客户根据实际应用需求完成选型和替代。
