I-PEX 82683-100B-01-D CABLINE-UY 0.35mm连接器极细同轴线束替代品

I-PEX 82683-100B-01-D产品概述

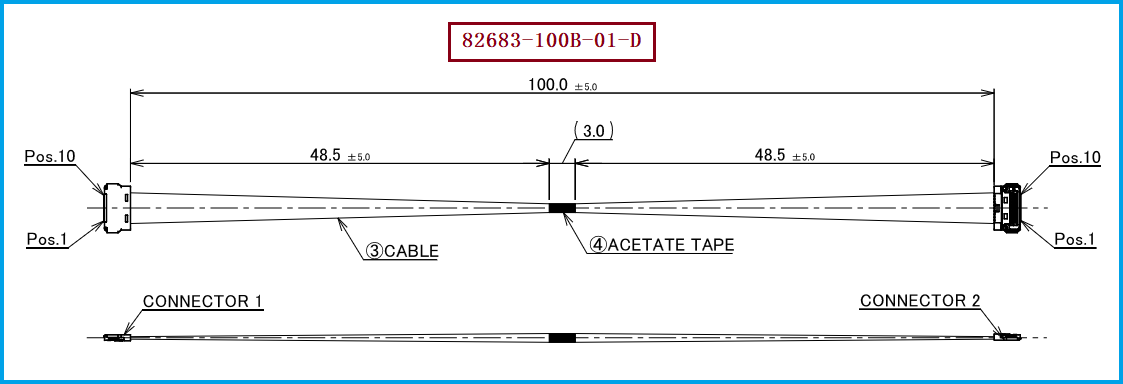

I-PEX 82683-100B-01-D 属于 I-PEX CABLINE®-UY 系列10Pin极细同轴线束，是面向高密度、小型化及高速信号传输应用开发的微型线束组件。根据I-PEX官方产品资料，该型号为10Pin、42AWG微同轴线、100mm长度、1-1连接形式的CABLINE-UY Harness。CABLINE-UY采用0.35mm窄间距设计，连接器最大嵌合高度约0.82mm，支持垂直直角方向插拔，在有限结构空间内能够实现较高的布线密度。该系列支持最高参考传输速率32Gbps/lane NRZ，并可用于USB4、Thunderbolt、DisplayPort、HDMI、eDP、V-by-One以及MIPI等高速信号应用，为笔记本电脑、平板、智能终端、显示设备及其他紧凑型电子设备提供高速内部互连方案。

-------------------------------------------------------------------------------------------------

82683-100B-01-D核心设计特点与应用优势

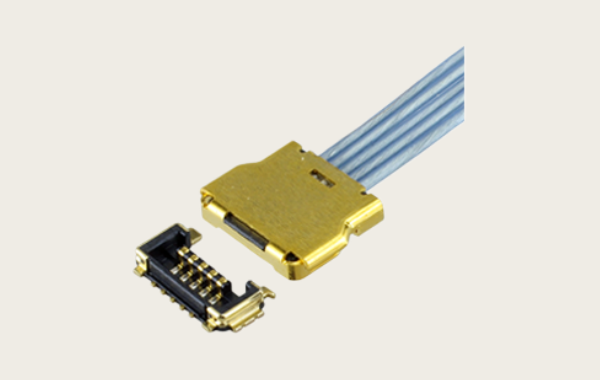

从结构设计来看，82683-100B-01-D的优势主要体现在“小型化+高速传输+柔性布线”三个方面。CABLINE-UY触点间距仅0.35mm，连接器深度约3.1mm，宽度按照“2.15 + 0.35×Pin数”计算；该系列支持AWG40、AWG42微同轴线以及AWG36离散线方案，其中42AWG在不超过10个触点时额定电流为0.35A/contact。对于10Pin CABLINE-UY方案，I-PEX官方测试资料采用AWG42、50Ω微同轴线、100mm长度进行高速信号测试；同时，该系列针对狭小空间穿线需求进行了设计，可应用于转轴等空间受限结构，有利于满足轻薄型设备内部的高密度连接需求。需要注意的是，CABLINE-UY本身并非带完整ZenShield® EMI屏蔽结构，且官方参数标注无机械锁，因此在具体项目中仍应结合整机结构、屏蔽设计、插拔可靠性及信号完整性要求进行综合评估。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
在选择I-PEX 82683-100B-01-D或同系列兼容线束时，建议重点核对Pin数、线材规格、线长、连接方向、端部结构、配对端连接器、阻抗及高速信号要求。I-PEX官方资料显示，CABLINE-UY 10Pin微同轴线束还包括82684-100B-01-D（200mm、1-1）以及82449-100B-02-D（300mm、1-1）等不同长度型号；此外，81787系列属于10Pin、42AWG、1-N结构，适合不同端部连接需求，因此不能仅依据“10Pin”判断型号是否可以直接互换。对于国产替代项目，更应以原厂2D图纸、端子排列、线缆长度、连接器外形尺寸及实际装配空间为基础进行逐项匹配。我们公司可提供 I-PEX 82683-100B-01-D 兼容替代线束方案，也可根据客户实际使用的I-PEX料号、图纸和样品进行线材、连接器、长度、Pin数及端部结构的匹配开发，为设备厂商提供针对性的兼容替代与国产化配套方案。

-------------------------------------------------------------------------------------------------

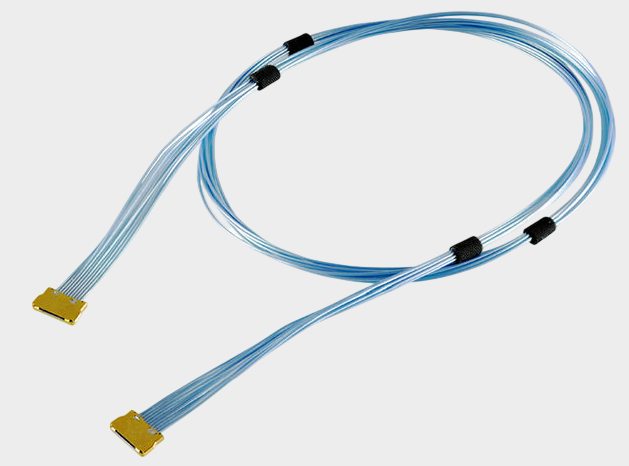

综合来看，I-PEX 82683-100B-01-D是一款面向高密度高速连接应用的10Pin CABLINE-UY极细同轴线束，具有0.35mm窄间距、约0.82mm最大嵌合高度、42AWG微同轴线以及100mm线长等特点，在轻薄型、高速化、小型化电子设备内部连接中具有较好的应用价值。对于正在进行I-PEX线束国产化、供应链优化或第二供应商导入的客户，可以围绕原型号的结构尺寸、电气参数、线缆规格及装配要求开展兼容替代验证。
我是【联邦电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。我们公司持续关注I-PEX CABLINE系列连接器及线束的兼容替代与应用方案开发，如您正在寻找I-PEX 82683-100B-01-D或类似CABLINE-UY线束的国产替代产品，欢迎联系我们获取具体方案与选型支持。
