Amphenol Socapex RJFSFTP5E0152 国产线缆选型分析

在工业设备网络化和模块化设计不断发展的背景下，设备之间的连接方式正在从单纯满足通信功能，逐渐转向对布线效率、信号完整性、安装便利性及长期维护成本的综合考量。对于工业控制设备、网络交换设备和自动化系统而言，预制式以太网线缆组件能够减少现场制作线缆端接的工作量，并有助于提高连接配置的一致性。特别是在需要兼顾电磁干扰控制和工业现场使用条件的应用中，选择具有明确规格和成熟结构设计的线缆组件，对提高网络连接方案的可维护性具有实际意义。

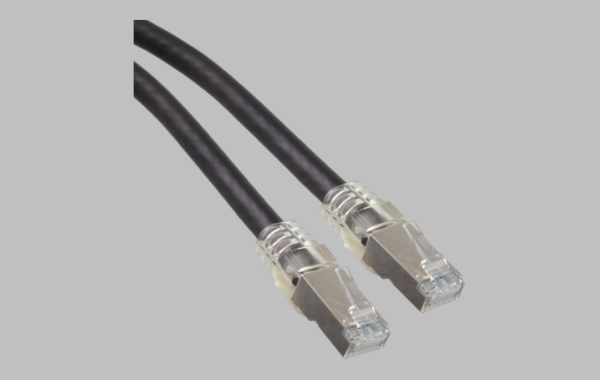

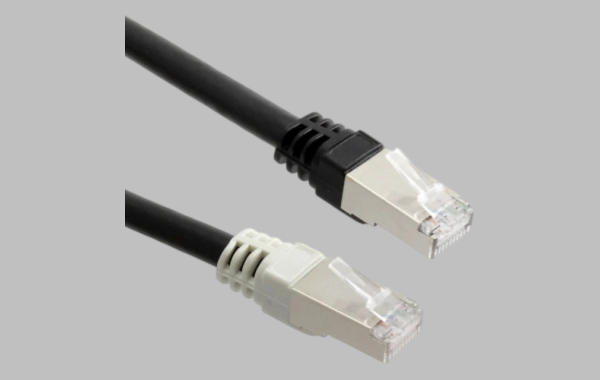

本文介绍的 RJFSFTP5E0152 是 Amphenol Socapex 品牌 RJF 系列的一款以太网线缆组件。根据DigiKey公开产品资料，该型号采用8P8C（RJ45）插头至插头结构，线缆长度为5英尺，约1.52米，采用双重屏蔽圆形线缆，属于Cat5e规格，并具有模制插头设计。本文将围绕该型号的产品结构、屏蔽设计、短距离网络互连需求及国产兼容替代方向进行分析，为工程技术人员、设备制造商和采购人员提供参考。

-------------------------------------------------------------------------------------------------

一、RJFSFTP5E0152的产品特点与结构分析
RJFSFTP5E0152隶属于Amphenol Socapex的RJF系列，其产品定位是预制式以太网连接线缆组件。公开资料显示，该型号采用8P8C（RJ45）插头至插头的连接形式，线缆长度为1.52米，使用黑色圆形线缆，并采用双重屏蔽和模制插头结构。产品属于自由悬挂式安装类型，主要用于两端具备相应RJ45连接接口的设备之间建立网络连接。与现场裁线并自行压接的方案相比，预制线缆组件能够减少端接操作步骤，便于统一线序和线缆长度，也有助于降低现场装配过程中人为操作差异带来的风险。对于需要重复装配、维护或更换线缆的设备而言，采用规格明确的成品线缆，可以使备件管理和故障排查更加方便。不过，预制线缆的适用性仍需结合设备接口、电气要求及实际使用环境进行确认，不能只根据插头外形判断其是否满足特定工业设备的连接需求。
该型号约1.52米的长度适合部分设备内部、相邻模块之间或短距离设备互连。对于网络交换设备、控制单元和通信模块之间的连接，合理的线缆长度有助于减少多余线缆堆积，并提升布线整洁度。在实际设计时，应综合考虑端口位置、线缆转弯空间、设备维护余量以及线缆固定方式，避免因布线过紧造成连接部位受力，或因线缆过长影响设备内部的布局和维护。

-------------------------------------------------------------------------------------------------

二、双重屏蔽结构与Cat5e网络传输的应用价值
RJFSFTP5E0152采用双重屏蔽圆形线缆，并标注为Cat5e规格。在工业网络应用中，电磁环境是线缆选型时需要考虑的重要因素。工业控制柜内的变频器、驱动器、开关电源及其他电气设备，可能对通信线路产生不同程度的电磁干扰。合理的屏蔽设计配合正确的布线方式、屏蔽端接和接地策略，有助于提高网络链路对外部干扰的适应能力。
Cat5e属于常见的双绞线网络布线类别，通常对应最高100 MHz的类别带宽，在符合相关标准且链路各组成部分均满足要求的情况下，可用于支持最高1 Gb/s的以太网应用。需要强调的是，线缆类别本身并不能单独保证整个网络达到某一传输速率，实际表现还与连接器性能、线缆质量、端接工艺、链路长度和设备端口能力等因素有关。因此，在为设备选择RJFSFTP5E0152或评估其他兼容产品时，应以完整链路的实际要求为依据。
双重屏蔽结构也需要与整个系统的电磁兼容设计相配合。如果屏蔽层端接不合理、连接器屏蔽连续性不足，或者线缆与高干扰电源线路布置不当，仍可能影响通信稳定性。对于工业自动化和连续运行设备，建议根据实际应用条件检查线缆屏蔽连接方式，并在必要时开展网络链路测试及相关电磁兼容验证，以确认线缆组件能够满足目标设备的使用要求。

-------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
针对Amphenol Socapex RJFSFTP5E0152开展选型或国产兼容替代评估时，建议首先核对接口类型、连接方式及线缆长度。该型号采用8P8C（RJ45）插头至插头结构，长度约1.52米，属于Cat5e双重屏蔽线缆组件。 因此，替代方案需要确认两端接口的触点配置、线序、插头结构及设备实际配接要求。如果原设备采用普通RJ45接口以外的专用防护型接口，还应额外核对外部锁紧结构、安装尺寸和配接方式，不能将普通RJ45线缆直接视为完全兼容的替代产品。
其次，应关注线缆类别、屏蔽结构和端接质量。国产兼容方案可以围绕原型号的Cat5e规格、双重屏蔽设计、圆形线缆结构和约1.52米长度进行评估，并根据目标设备的通信要求核对导体结构、特性阻抗、线序及端接工艺。对于有较高抗干扰要求的设备，还应检查屏蔽层与连接器之间的连接方式，结合实际链路开展必要的传输性能测试，避免只通过导通测试就认定替代方案满足全部要求。
此外，模制插头结构、线缆出线部位的固定方式及弯曲条件，也应纳入替代方案的评估范围。对于批量配套项目，建议先完成样品制作和接口确认，再根据项目需求进行尺寸检查、线序检测、网络链路验证及必要的机械可靠性评估。如果替代产品用于特殊工业环境，还应结合实际使用条件进一步确认线缆护套、屏蔽结构和连接器的环境适应性。
我们公司可针对 Amphenol Socapex RJFSFTP5E0152 开展国产兼容替代线缆组件方案评估与开发。根据客户提供的原产品、设备接口信息、线缆规格和实际应用需求，可以围绕约1.52米的线缆长度、Cat5e传输类别、双重屏蔽结构以及插头端接方式进行分析，为项目提供相应的国产化方案参考。对于有特殊长度、线缆布置或定制化配套需求的客户，也可结合设备结构和应用条件进一步讨论设计方向。具体替代可行性及性能是否符合要求，应通过规格核对、样品测试和项目验证予以确认。

-------------------------------------------------------------------------------------------------

四、国产兼容替代方案的制造与验证重点
在国产兼容替代开发过程中，线缆组件的制造一致性是影响后续使用表现的重要因素。对于RJFSFTP5E0152这类预制式网络线缆，首先需要控制线缆长度、插头端接和线序配置，确保产品与目标设备的接口要求相符。虽然约1.52米属于较短的线缆配置，但在批量生产时，仍应关注长度公差、线缆外观、插头成型质量以及线缆出线位置的固定状态，避免出现装配不便或连接部位承受额外拉力等问题。
其次，双重屏蔽结构需要在制造过程中得到合理处理。屏蔽层的连接连续性、端接工艺和线缆整体结构，都会影响组件的实际电气表现。替代开发时应根据产品设计要求建立相应的检查流程，必要时进行屏蔽连续性检查和网络性能测试。同时，模制插头不仅涉及外观和固定，还应结合线缆弯曲、插拔操作及实际安装空间进行评估，确保产品适用于预定的装配条件。
在项目导入阶段，可以采用分阶段验证的方法：先确认接口配接、线序和长度，再检查基本电气性能及网络链路表现，最后根据实际应用环境开展必要的机械或环境适应性测试。对于需要批量采购的客户，还应明确样品确认标准、批次检验要求及交付规格，确保国产兼容方案不仅在单个样品上满足要求，也具备稳定的生产和配套能力。

-------------------------------------------------------------------------------------------------

Amphenol Socapex RJFSFTP5E0152是一款采用8P8C（RJ45）插头至插头结构的Cat5e双重屏蔽以太网线缆组件，公开资料标注的线缆长度约为1.52米，并采用黑色圆形线缆和模制插头设计。对于短距离网络互连、设备模块连接和工业网络布线等应用，该型号可作为具有明确规格的预制线缆组件进行选型评估。
在国产兼容替代方面，建议从接口配接、线缆类别、屏蔽结构、长度及端接工艺等关键因素入手，通过样品确认和必要的性能验证评估替代方案的适用性。以实际设备需求为基础开展兼容设计，有助于提升选型的准确性，并为后续国产化配套、定制开发和供应链优化提供参考。
