Amphenol Socapex RJFTV22G15100BTX 工业防护线缆国产替代

面向严苛环境的网络连接需求
在工业自动化、户外控制设备、交通系统及特种电子设备中，网络连接不仅要满足数据传输要求，还需要应对潮湿、粉尘、振动以及复杂安装环境带来的挑战。普通网络跳线虽然能够满足常规设备之间的通信需求，但在需要面板固定、螺纹锁紧和较高环境防护能力的场合，连接器结构与整套线缆组件的可靠性同样重要。
Amphenol Socapex RJFTV22G15100BTX 是一款 RJF TV 系列工业环境以太网线缆组件。根据 DigiKey 产品资料，该型号采用插孔至插头连接形式，具有 8P8C（RJ45）接点配置，线缆长度为 1.50 米，采用灰色圆形线缆及双屏蔽结构，产品定位为 Cat5e 工业环境 IP68 类型，并具有圆形螺纹耦合结构和面板法兰安装形式。与普通 RJ45 跳线相比，该型号更值得关注的是连接结构与环境防护设计的结合。对于工业设备制造商、系统集成商及采购人员而言，了解这类产品的接口形式、固定方式和防护要求，有助于在设备开发阶段确定适合的连接方案，并为后续国产替代研究提供明确的技术方向。

-------------------------------------------------------------------------------------------------

产品结构解析：面板安装、螺纹耦合与双屏蔽设计

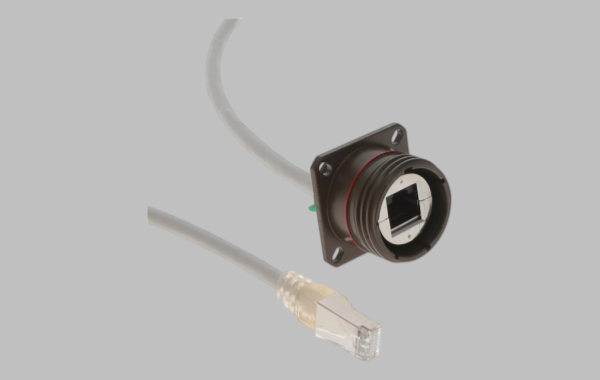

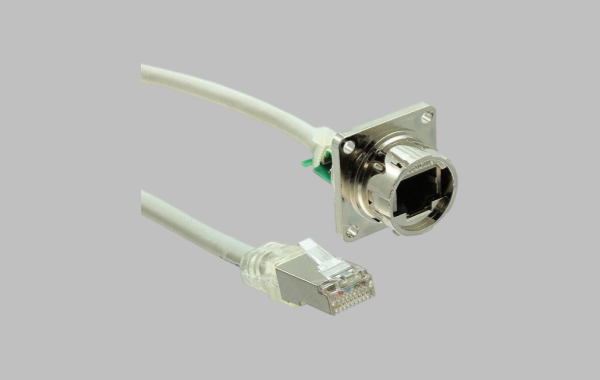

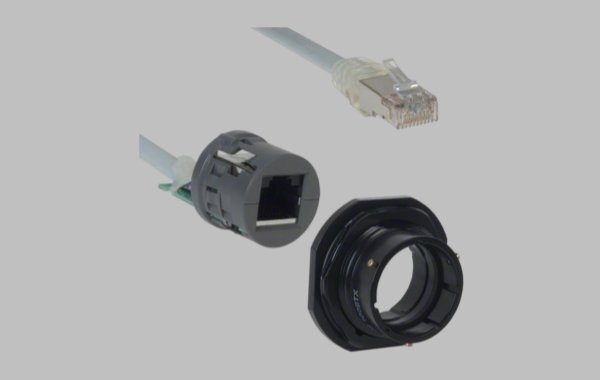

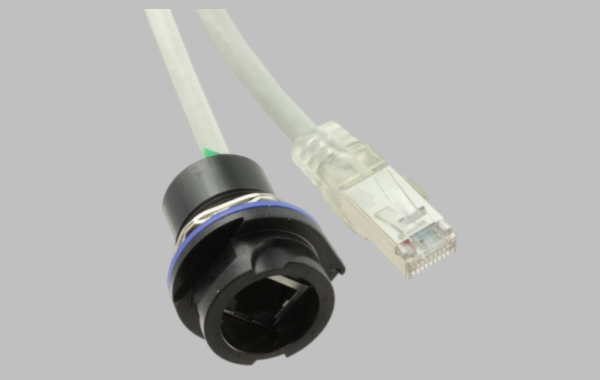

RJFTV22G15100BTX 的一项重要特点，是采用插孔至插头的连接形式，而不是普通跳线常见的两端插头结构。其一端为面板安装式插孔，另一端为插头，可用于设备面板与外部网络线缆之间的连接。法兰安装形式有利于将接口固定在设备外壳或面板上，圆形螺纹耦合结构则有助于建立可靠的机械连接。对于需要频繁维护、设备外部接口固定或线缆受到一定机械扰动的应用，这类结构具有实际选型价值。根据公开资料，该型号配套线缆长度为 1.50 米，采用灰色圆形线缆、双屏蔽结构和 Cat5e 工业环境设计，产品标注的防护等级类型为 IP68。 双屏蔽结构主要用于改善电磁干扰环境下的信号防护表现，而连接器的螺纹耦合与面板安装设计，则侧重于机械固定和接口使用可靠性。需要注意，IP68 的实际防护条件应以制造商技术文件规定的测试条件为准，尤其需要核实配合接口、密封件、安装方式及连接状态，不能仅凭单个组件的标称信息推定整台设备的防护能力。

-------------------------------------------------------------------------------------------------

典型应用：工业设备面板与外部网络接口
在工业控制柜、自动化设备、测试仪器、交通设备和户外电子系统中，面板式网络接口能够帮助设计人员将设备内部网络与外部线缆进行分区管理。RJFTV22G15100BTX 这种插孔至插头的组件形式，适合用于需要固定面板接口、同时保留外部线缆快速连接能力的应用。1.50 米线缆长度也适合用于设备周边的短距离连接，具体是否合适，需要根据设备接口位置、线缆走向和维护空间确定。
对于潮湿、粉尘较多或需要加强接口防护的应用，螺纹耦合结构与相应密封设计能够成为选型时的重要考量。不过，实际使用还应检查连接器是否完全锁紧、密封结构是否正确安装，以及线缆是否受到过度弯折或拉力。对于存在持续振动、温度变化或频繁插拔的环境，还应结合实际工况评估机械耐久性与线缆固定方式。工程人员在选型时，应将接口结构、防护条件和网络传输要求一并考虑，而不是只比较 RJ45 接点数量或线缆长度。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
针对 RJFTV22G15100BTX 的国产替代研究，建议优先关注其区别于普通网线的结构特征。第一，需要核对设备面板的安装孔位、法兰尺寸、接口固定方式和插头配合结构；第二，需要确认螺纹耦合形式、密封结构及连接后的防护要求；第三，需要匹配 Cat5e 传输性能、8P8C 接点配置、双屏蔽结构、灰色圆形线缆和 1.50 米标称长度。若设备采用专用的工业防护接口，普通 RJ45 成品跳线即使能够实现电气连接，也不一定能够满足机械安装与环境防护要求。
在替代方案上，可以优先评估具备面板法兰安装、螺纹锁紧和相应防护设计的国产工业以太网连接器，并配套符合目标传输要求的 Cat5e 双屏蔽线缆。对于只需要普通室内网络连接的场景，可以评估常规屏蔽 RJ45 组件；对于需要达到特定防护等级的设备，则应选择具备对应技术文件和测试依据的工业防护型连接组件。国产替代开发过程中，还需要确认面板接口与原有设备的机械兼容性，不能直接将普通 RJ45 插座视为 RJF TV 系列接口的无条件替代品。
建议按照“原型号结构确认—国产接口筛选—线缆组件打样—装配及传输测试—防护验证—小批量试装”的流程推进。测试内容可包括接点导通、线序、网络链路性能、屏蔽连续性、螺纹锁紧可靠性、面板安装适配及目标条件下的防护验证。若客户有批量生产或项目定制需求，还可以围绕线缆长度、颜色、标签、安装附件和交付包装进行配套开发。通过整套组件的验证，而不是单独比较连接器外形，才能更准确地判断国产方案是否适用于目标设备。

-------------------------------------------------------------------------------------------------

从连接器替代延伸到整套组件开发
Amphenol Socapex RJFTV22G15100BTX 是一款面向工业环境的 Cat5e 以太网线缆组件，其主要特征包括插孔至插头连接形式、面板法兰安装、圆形螺纹耦合、双屏蔽线缆以及 IP68 工业环境产品定位。与普通网络跳线相比，该型号的选型重点更偏向接口固定、防护结构与线缆性能的综合匹配。
对于计划开展国产替代的设备厂商和采购团队，建议围绕面板机械尺寸、连接方式、密封条件、传输性能及实际安装环境建立验证标准，并结合国产连接器和线缆的配套能力开展样品开发。通过结构适配、测试验证和批量质量控制，可以逐步形成更适合国内设备应用的工业以太网连接方案。

-------------------------------------------------------------------------------------------------
