Amphenol Socapex RJFSFTP6A0250 国产屏蔽线束方案

兼顾布线效率与高速通信需求
在工业控制设备、通信机柜、自动化检测平台及网络终端中，线缆组件的选型需要兼顾数据传输、布线空间、抗干扰能力与维护便利性。对于设备之间距离适中、需要预制线缆并快速完成装配的场景，采用长度明确、接口配置统一的网络组件，有助于减少现场制作和重复接线工作，也便于后续维修及备件管理。
RJFSFTP6A0250 是 Amphenol Socapex RJF 系列的一款以太网线缆组件。DigiKey 产品资料显示，该型号采用两端 RJ45（8P8C）插头，线缆长度为 2.50 m，使用双重屏蔽圆形线缆，配有模制插头，产品类别标注为 Cat6A，采用自由悬挂式安装形式。对于希望推进连接器及配套线缆国产化的企业而言，该型号的研究价值在于将接口、线缆、屏蔽和加工工艺作为一个完整组件进行评估，进而开发适用于实际设备的本地化替代方案。

-------------------------------------------------------------------------------------------------

产品结构与性能特点：关注屏蔽与链路完整性

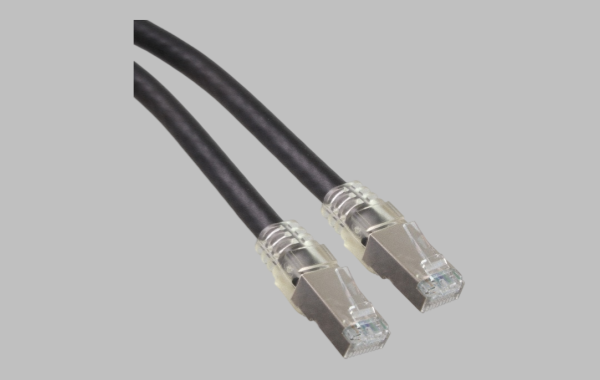

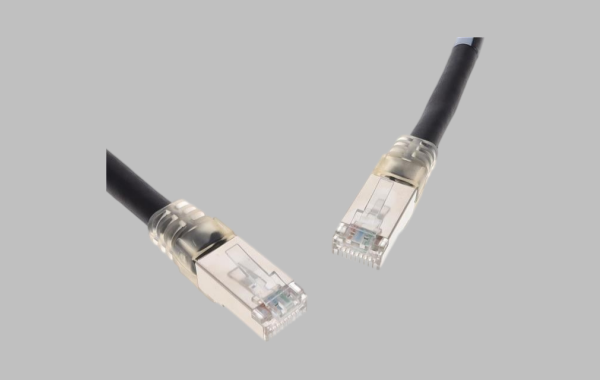

RJFSFTP6A0250 采用插头对插头的连接方式，两端均为标准 8P8C RJ45 接口，线缆长度为 2.50 m，适用于相邻设备、机柜内部或局部网络节点之间的互联。与现场裁线后再制作接头的方式相比，预制线缆组件能够减少端接工序，并使线缆长度和端头配置更加统一，有利于设备生产过程中的标准化装配。
该型号采用双重屏蔽圆形线缆和模制插头。屏蔽结构可为电磁兼容设计提供支持，但实际抗干扰表现还与屏蔽层连续性、连接器端接、接地方式及布线路径有关。模制插头则有助于保护插头与线缆的连接区域，降低日常安装和使用过程中端头受到机械应力的风险。产品标注为 Cat6A，因此在替代设计中，不应仅确认接口能够插接，还应关注线缆与端头组合后的整体传输性能。

-------------------------------------------------------------------------------------------------

应用场景与国产线缆组件开发方向
从产品配置来看，RJFSFTP6A0250 可作为工业通信设备互联、自动化控制单元连接、机柜内网络布线及测试设备数据通信的选型参考。2.50 m 的长度适合部分中短距离连接需求，能够在设备布局与线缆管理之间提供一定灵活性。对于需要集中布线的系统，可根据实际安装路径规划线缆固定点、预留适当的维护余量，并避免与动力线缆长距离平行敷设，以降低电磁干扰和机械损伤风险。 在国产化开发中，可围绕 2.50 m 定长线缆、双重屏蔽结构、插头成型保护和批量装配工艺开展配套开发，并根据客户需求延伸不同长度、不同护套材料及其他端头配置。通过规范原材料管理、端接工艺和成品检测流程，可以提高产品一致性，为设备厂商的持续采购、维修备件和供应链优化提供支持。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

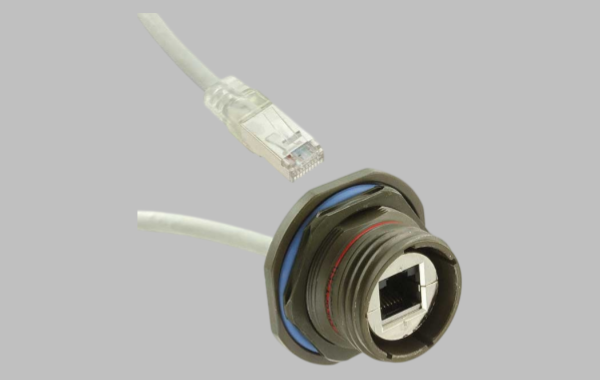

针对 RJFSFTP6A0250 的国产替代，建议首先核对设备两端的接口形式、针位定义和实际安装条件。虽然该型号采用 RJ45（8P8C）接口，但标准 RJ45 插头与带专用锁紧、密封结构的加固型接口并不一定能够直接互换。如果原设备使用 RJF 系列配套端口，应进一步确认插头机械结构、连接保持方式及环境防护要求；如果设备使用普通 RJ45 接口，则可重点评估符合目标传输等级的国产屏蔽网络线缆组件。
在线缆选型方面，应核实国产线缆与两端插头组合后是否满足 Cat6A 的相关传输要求，同时关注线缆外径、护套材料、弯曲半径、屏蔽结构及端头保护方式。对于电磁干扰较强的环境，需要检查屏蔽层与连接器之间的端接方式及系统接地设计。对于空间有限的设备，还应根据真实走线路径确认 2.50 m 长度是否合适，避免因长度不足造成接口持续受力，或因余量过多影响线缆整理和后续维护。
在样品验证阶段，建议开展线序与导通检查、网络链路性能测试、屏蔽连续性测试、插头保持力检查及线缆弯折可靠性评估。如果项目要求达到 Cat6A 性能，应根据适用标准及客户规范验证完整组件或实际链路；如涉及振动、温度变化或潮湿环境，还应补充相应的环境测试。国产替代产品是否真正兼容，应以原型号技术资料、设备接口图纸、样品装配结果和测试数据为依据，不能仅凭外观相似或接口相同就认定可以直接替换。

-------------------------------------------------------------------------------------------------

以组件级验证推动国产替代落地
Amphenol Socapex RJFSFTP6A0250 具有 2.50 m 线缆长度、两端 RJ45 插头、双重屏蔽圆形线缆和 Cat6A 类别等产品特征。国产替代开发应围绕网络传输性能、屏蔽连续性、接口机械适配、线缆长度及加工一致性开展系统评估。通过明确设备需求、开发匹配样品、完成必要测试并建立稳定的生产质量控制流程，可为工业网络连接、设备配套和维修备件提供更具针对性的国产化解决方案。

-------------------------------------------------------------------------------------------------
