Amphenol Socapex RJFTV22G05100BTX 工业以太网线缆组件国产替代

面向严苛环境的工业以太网连接
随着工业自动化、户外通信设备、工业控制系统及特种电子设备不断发展，网络连接组件不仅需要满足数据传输要求，还需要兼顾接口可靠性、环境防护能力、抗干扰性能和长期运行稳定性。尤其是在设备经常暴露于潮湿、粉尘、振动或复杂电磁环境的情况下，传统的普通网络跳线可能难以满足实际应用需求。

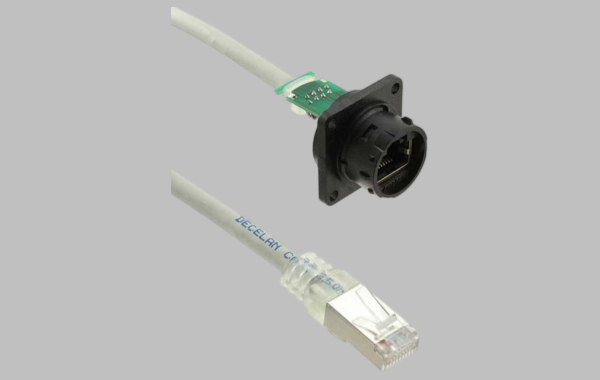

RJFTV22G05100BTX 是 Amphenol Socapex RJF TV 系列的一款工业以太网线缆组件。根据 DigiKey 公布的产品资料，该型号采用 RJ45（8P8C）插孔至插头连接形式，线缆长度为 500 mm，具有双重屏蔽结构，并针对工业环境应用设计，产品资料标注的防护等级为 IP68。其圆形螺纹耦合结构也是区别于普通 RJ45 网络跳线的重要特征。对于需要开展连接器国产替代、线缆组件本地化生产或供应链优化的企业而言，研究这一型号的接口结构、线缆配置及环境适应性，有助于进一步明确替代产品的开发方向。

-------------------------------------------------------------------------------------------------

产品结构与技术特点：从接口到线缆组件
RJFTV22G05100BTX 属于完整的工业以太网线缆组件，而非单独的连接器。产品采用 8P8C 网络接口形式，一端为插孔，另一端为插头，适用于需要通过网络接口建立设备间连接的应用场景。其线缆采用圆形线缆结构，标称长度为 500 mm，外观颜色为灰色，产品资料将其归类为 Cat5e 工业环境用组件。

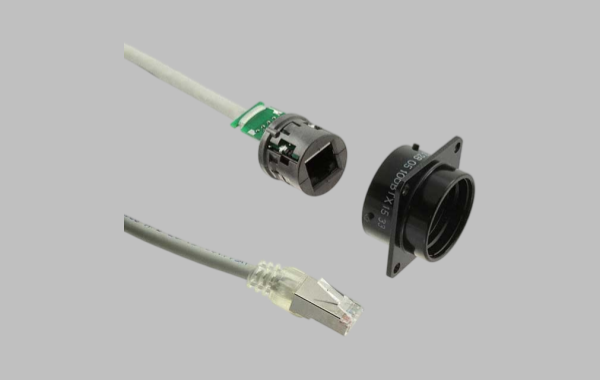

在连接可靠性方面，该型号采用螺纹耦合结构。与普通网络插头主要依赖卡扣固定的连接方式相比，螺纹耦合设计能够在配套接口正确匹配并按要求锁紧后，提供更稳固的机械连接，有利于降低振动或外部扰动导致接口意外松脱的风险。具体的安装方式、锁紧要求和配套接口，应以对应系列的产品图纸及技术规范为准。
在环境防护方面，该型号产品资料标注 IP68，并采用双重屏蔽结构。IP68 等级体现了产品针对规定条件下的防尘、防水能力，但实际使用时仍需关注配套连接器、密封件、面板安装结构及电缆引出部位是否满足相应要求。双重屏蔽则有助于控制外部电磁干扰及信号辐射，实际效果还取决于屏蔽层连续性、连接器接地方式、安装工艺和整个系统的电磁兼容设计。因此，在设备联网、控制柜互联、工业通信终端及户外网络设备等应用中，选择这类产品时不能只关注 RJ45 接口是否匹配，还应综合评估连接器的机械固定方式、密封结构、屏蔽连续性和线缆性能，确保组件能够适应目标设备的实际运行环境。

-------------------------------------------------------------------------------------------------

应用场景与国产替代开发价值

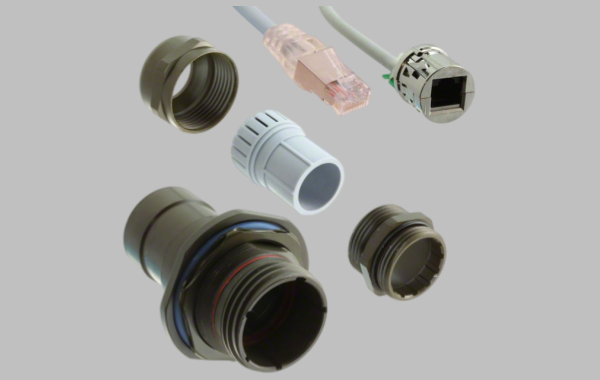

从产品结构和系列定位来看，RJFTV22G05100BTX 可作为工业通信设备、户外网络终端、车辆通信系统、工业控制设备及特种电子设备的连接方案参考。Amphenol Socapex 官方资料将 RJF TV 系列定位于恶劣环境下的加固型以太网连接，并介绍了其在战术通信、车辆、军用航空电子及工业领域的应用。
对于国产替代项目，真正需要解决的不只是连接器的外形相似问题，而是整套线缆组件在机械、电气和环境方面的综合适配。例如，在设备空间受限的情况下，需要核对面板安装尺寸和法兰结构；在振动较大的设备中，需要评估螺纹锁紧方式、连接保持力及抗振性能；在存在电磁干扰的系统中，则需要确认线缆屏蔽结构、屏蔽层与连接器外壳之间的连接方式，以及接地设计是否符合设备要求。通过将连接器、线缆和装配工艺作为整体进行评估，可以更有效地降低后期验证和批量应用风险。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
针对 RJFTV22G05100BTX 的国产替代研究，建议首先确认原型号的完整订货信息，并以官方产品图纸和实际样品为依据，核实接口结构、配套端口、插孔与插头的配置关系、500 mm 线缆长度、Cat5e 传输要求、双重屏蔽形式及 IP68 防护需求。需要特别注意，标准 RJ45 插头与 RJFTV 系列的加固型连接结构并不等同，不能仅凭 8P8C 接口一致就认定可以直接互换。其次，可从三个方向开展替代方案评估。第一，优先寻找能够匹配原设备面板接口、螺纹耦合结构和密封要求的国产加固型 RJ45 连接器；第二，围绕原有线缆组件开发配套线束，重点核实线缆类别、阻抗与传输性能、屏蔽结构、外径、护套材料和长度公差；第三，如果设备端允许调整结构，可评估采用其他国产工业防水 RJ45 连接方案，但必须重新核对安装尺寸、连接方式、防护等级及维护便利性。
在验证环节，建议根据产品实际用途安排网络链路性能、接触可靠性、屏蔽连续性、密封防护、振动冲击及温度适应性等测试，并按照目标设备的技术要求确定判定标准。IP68 等级需要结合规定的测试条件理解，不能只依据连接器单体的标称等级推断整套组件在所有安装条件下均能达到相同性能。对于有较高可靠性要求的项目，还应保留样品确认、测试记录和批次质量追溯资料。
需要说明的是，国产连接器或线缆组件能否替代该型号，仍取决于具体结构与测试结果。目前不宜在缺少实物验证和完整规格比对的情况下，直接宣称某一国产型号与 RJFTV22G05100BTX 完全兼容。更稳妥的方式是根据客户设备接口、线缆长度、环境条件及采购数量开展定向选型和定制开发。

-------------------------------------------------------------------------------------------------

以组件级验证推动国产化应用
Amphenol Socapex RJFTV22G05100BTX 的产品特点集中在 8P8C 网络接口、500 mm 双重屏蔽线缆、螺纹耦合结构及面向工业环境的 IP68 防护设计。其国产替代工作应围绕接口匹配、网络传输、机械锁紧、密封防护和屏蔽性能展开，而不是简单地以普通 RJ45 网络跳线进行替换。通过明确应用需求、完善技术参数、开展样品验证并持续优化装配工艺，企业可以逐步建立适用于具体设备平台的国产线缆组件解决方案，为后续小批量试制、批量供货和供应链优化提供技术基础。

-------------------------------------------------------------------------------------------------
