Amphenol LTW RDP5UM-RDP5UM-TR7A05 国产线束开发参考

面向工业设备连接的5米RJ45线缆组件
在工业自动化、网络通信设备、户外控制系统及各类需要防水连接的设备中，线缆组件不仅承担网络数据传输任务，还需要兼顾连接可靠性、安装空间、线缆布置和环境适应能力。对于设备制造商而言，选择合适的工业以太网线缆，有助于减少现场布线难度，并提升设备连接方案的一致性。
Amphenol LTW RDP5UM-RDP5UM-TR7A05 是一款采用双端 RJ45 插头结构的工业网络线缆组件。该型号的两端均为直角连接形式，使用三点锁紧结构，线缆长度为 5000 mm，适合需要一定布线距离、同时希望优化连接器出线方向的设备连接场景。其产品定位并非普通的开放式网络跳线，而是面向工业环境连接需求设计的成品线缆组件，可作为相关设备选型、线束配套和国产替代开发的参考对象。

-------------------------------------------------------------------------------------------------

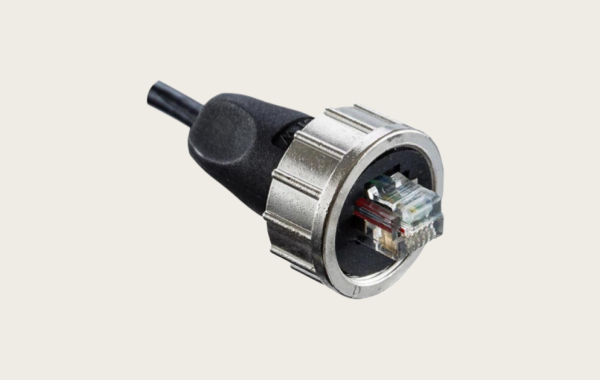

产品结构特点：双端直角设计与三点锁紧
RDP5UM-RDP5UM-TR7A05 采用双端成型 RJ45 插头，两端均为直角结构。与直出式插头相比，直角设计能够改变线缆离开连接器时的方向，在设备接口靠近外壳边缘、机柜内部空间有限或线缆需要沿指定方向布置时，具有一定的安装便利性。具体适用方向仍应结合设备接口朝向、插头外形和线缆弯曲空间进行确认，避免安装后出现线缆干涉或过度弯折。
该型号采用三点锁紧连接方式。对于工业设备而言，连接结构除了需要满足正常插拔，还应考虑设备运行期间的振动、线缆牵拉以及维护过程中的重复操作。选型时，应确认设备端接口与该系列连接器的结构相匹配，并按照相应的连接要求完成锁紧。不能仅凭 RJ45 接口外观相似，就认定不同系列或不同品牌的防水连接器可以直接互配。

-------------------------------------------------------------------------------------------------

线缆长度与电气特性：适配设备之间的网络连接
从公开产品资料来看，该型号线缆长度为 5 米，使用 24 AWG 导体及 PVC 外被，产品类别为 Cat 5e 工业以太网线缆组件，属于非屏蔽结构。5 米线长可为设备之间的网络连接提供一定布线余量，适用于需要跨越机柜内部空间、连接相邻设备或在设备布局中预留走线路径的应用。
在工程设计中，线长并不是唯一需要考虑的因素。过短可能造成布线紧张，过长则可能增加线缆整理和固定的工作量。因此，建议在设备设计阶段综合考虑接口位置、实际走线路径、弯曲空间及后续维护需求，确定合适的线缆长度。对于存在较强电磁干扰的应用，还应评估非屏蔽线缆是否满足系统的电磁兼容要求；如果项目需要屏蔽结构，应另行选择经过确认的屏蔽型方案，不能将非屏蔽型号直接视为等效替代。

-------------------------------------------------------------------------------------------------

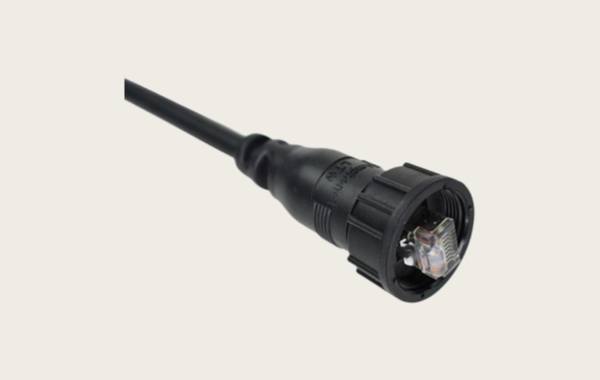

工业环境应用：关注配合状态与实际安装条件
该型号的公开资料标注其连接器在正确配合状态下可达到 IP67 防护等级，工作温度范围为 -20°C 至 +80°C。对于可能接触粉尘、潮气或需要一定防水能力的工业设备，这些特性可作为前期选型参考。不过，IP67 并不意味着连接器在未连接、未锁紧或密封部件安装不正确时仍然具备相同的防护能力，实际使用应遵循产品要求，并确认设备端接口与线缆组件配合后的整体防护设计。
该产品采用 PVC 电缆外被，在确定使用环境时，应结合现场温度、油污接触、化学介质、持续运动以及拖链弯折等条件进行判断。如果线缆需要长期往复运动、频繁弯折或处于特殊化学环境中，应重点核实电缆材料和寿命要求，并根据实际工况进行样品测试。对于需要户外长期运行的设备，也应同时检查接口密封、线缆固定和安装方向等细节，而不是仅根据单一防护等级作出判断。

-------------------------------------------------------------------------------------------------

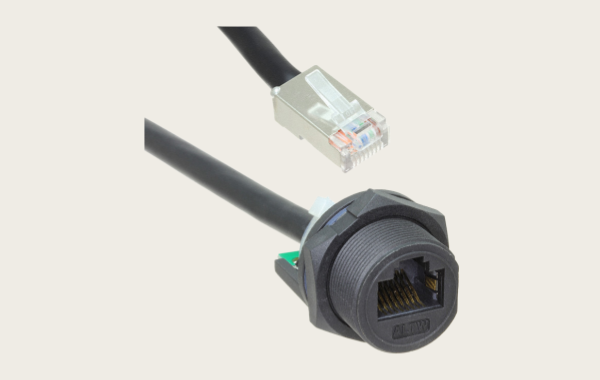

选型和兼容与替代方案参考及建议
针对 RDP5UM-RDP5UM-TR7A05 的国产替代开发，建议从连接器结构、线缆规格、安装方式和验证要求四个方面展开。首先，需要确认设备端接口是否支持对应的 Amphenol LTW Large Size 系列连接结构，重点核实连接器外形尺寸、直角方向、三点锁紧方式、密封配合及安装空间。若考虑更换国产连接器，应取得对应的结构图纸或实物样品进行比对，不能只依据 RJ45 电气接口相同便判断可以直接替换。
其次，线缆组件的替代方案应尽量围绕原型号的关键配置建立规格基线，包括双端直角 RJ45、5 米线长、24 AWG 导体、Cat 5e、非屏蔽结构及 PVC 外被等。若客户提出不同线长、屏蔽形式或线缆材料的需求，可作为定制开发的变更项单独评估，并确认变更是否影响传输性能、环境适应性和机械可靠性。国产替代的目标不仅是找到外形接近的连接器，还应确保连接器与线缆之间的成型、应力缓解和密封设计满足应用要求。
最后，建议在正式导入前开展样品验证。验证内容可根据项目要求涵盖接口配合与锁紧检查、导通和线序测试、网络传输测试、线缆弯折与拉力评估，以及配合状态下的防护性能验证。若设备对电磁兼容、长期运行或特殊环境有明确要求，还应增加相应测试。通过“国产连接器选型＋配套线缆组件开发＋样品验证”的方式，可以更系统地评估替代可行性，并降低单纯更换零部件带来的兼容风险。

-------------------------------------------------------------------------------------------------

从单一型号选型延伸至配套线缆开发
Amphenol LTW RDP5UM-RDP5UM-TR7A05 的主要特点在于双端直角 RJ45 结构、三点锁紧方式、5 米线长以及面向工业环境的防护设计。对于设备制造商、工程研发人员和采购团队来说，该型号可作为工业网络连接、设备布线优化及国产替代方案评估的参考对象。实际选型时，应以产品图纸、接口配合条件和应用环境为依据，对线缆结构、电气性能、机械可靠性及防护能力进行综合核实。
