Amphenol LTW RDP5SM-RDP5SM-SL7B04 屏蔽网线国产开发

双端工业网络线缆的连接与适配需求
在工业自动化设备、机器视觉系统、网络控制单元及户外通信设备中，双端连接式工业以太网线缆能够减少现场端接工序，让设备之间的网络连接更加直接。不过，工业现场的线缆组件不仅要满足数据通信要求，还需要考虑连接器固定方式、线缆屏蔽、环境防护以及长期运行中的机械可靠性。
Amphenol LTW 的 Large Size RJ 系列面向工业环境下的 RJ45 网络连接应用，提供不同出线结构和线缆组合。RDP5SM-RDP5SM-SL7B04 是该系列的一款双端直式 RJ45 线缆组件，适合用于需要两端预制连接器、减少现场接线工作量的设备互连场景，也可作为国产工业以太网线缆组件开发的参考对象。

-------------------------------------------------------------------------------------------------

RDP5SM-RDP5SM-SL7B04产品结构与规格特点

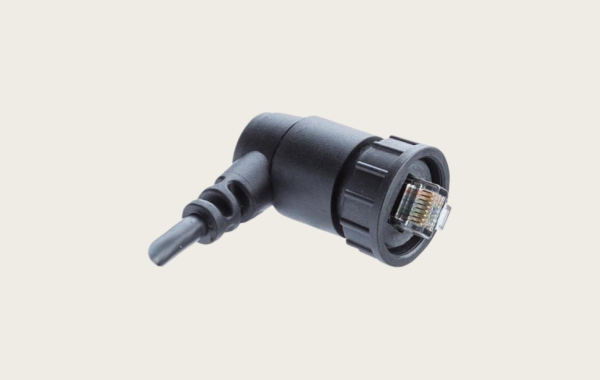

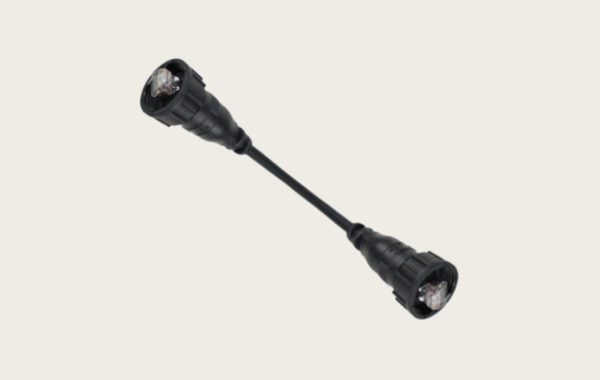

根据 Amphenol LTW 官方产品页面，该型号采用 Large Size RJ45 结构，两端均为直式插头，采用螺纹锁紧方式，并使用双端包胶成型工艺，配有应力释放结构。产品标示为 Cat 5e 传输类别，线缆长度为 4000 mm，即 4 米；线缆导体规格为 24 AWG，外被材料为 PVC，连接器采用塑胶屏蔽结构。公开规格还标示其额定电流为 1.5 A、工作电压为 44～57 V、工作温度范围为 -20℃～+80℃，在规定的配对连接条件下达到 IP67 防护等级。具体规格应以对应型号的最新产品数据手册为准。
该型号的双端直式设计适用于连接器两侧均有足够安装空间的设备。4 米长度可用于控制设备与远端单元之间的网络连接，也适合需要预制线缆、减少现场制作工序的装配场景。螺纹锁紧结构有助于保持配对连接的机械稳定性，包胶与应力释放结构则可保护线缆和连接器之间的过渡部位。选型时仍应结合设备空间、线缆走向和实际通信需求判断，不能仅根据连接器外形或线缆长度决定是否适用。

-------------------------------------------------------------------------------------------------

双端连接、屏蔽与防护设计的应用价值
双端预制线缆组件的优势在于连接方式明确，能够减少现场压接、端接和线序处理等工作，有助于提高设备装配的一致性。对于需要批量生产的工业控制设备、网络通信模块和自动化系统，使用规格统一的成品线缆，有利于降低现场安装差异，也便于备件管理和后续维护。
本型号的公开资料标示为屏蔽型产品，因此在实际应用中，应关注线缆屏蔽结构与连接器屏蔽设计之间的连续性，并根据设备接地方案检查屏蔽连接是否符合要求。对于变频器、电机驱动器及其他电磁干扰较强的设备，还需要合理规划网络线缆与动力线缆的布线路径，并按系统设计落实接地和抗干扰措施。IP67 防护等级则应理解为规定配对条件下的产品防护能力；连接器未完全锁紧、密封面受损或与不匹配接口配合，都可能影响实际防护效果。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
针对 RDP5SM-RDP5SM-SL7B04 的国产替代开发，首先应确认设备两端的配对接口是否与原型号一致，包括接口外形、安装尺寸、锁紧螺纹、配合行程和密封结构。虽然两端都采用 RJ45 插头，但工业防护型 RJ45 与普通网络插头并不一定能够直接互换。替代产品需要核实机械配合关系，避免出现能够插入却无法锁紧、密封不到位或安装空间不兼容的情况。
其次，应核对 Cat 5e 传输要求、接点定义、线序、24 AWG 导体规格、线缆长度和屏蔽结构。对于要求屏蔽的应用，不宜用非屏蔽线缆直接替代；若系统涉及以太网供电，还应结合设备的实际供电方案，验证连接器和线缆组件的电气适用性。对于线缆外被，也应根据现场温度、油污、紫外线及弯折条件判断 PVC 是否符合使用要求，必要时再评估其他外被材料。
同系列中存在不同连接器组合及出线结构，例如 RCP5SM-RCP5SM-SL7B04、RCP5SM-SPG06M-SL7B04 和 RDP5SM-SPG06M-SL7B04 等型号，DigiKey 将其列为相关参数替代选项。这些型号可作为进一步比较的起点，但连接器组合不同，不能仅凭同属一个系列或长度相同就认定为完全兼容。国产替代开发时，建议以原型号图纸和实物为基准，逐项确认两端接口、锁紧方式、线缆长度、屏蔽要求和防护性能，再通过样品装配与必要的电气、机械和环境测试确定最终方案。

-------------------------------------------------------------------------------------------------

国产替代方案的验证与落地思路
对于设备研发、采购及线束配套企业而言，国产替代不仅是寻找相似产品，更需要建立明确的技术验收标准。项目初期可收集原型号完整料号、设备端接口图纸、线缆长度、线序、屏蔽要求、安装空间和实际工作环境等信息，据此评估国产连接器、线缆和包胶工艺的可实现性。若原设备对接口尺寸和防护性能有严格要求，应优先开展结构比对和样品装配，避免在批量生产阶段才发现接口干涉或锁紧不匹配的问题。
样品验证阶段，可根据项目要求开展网络连通性和传输性能测试、屏蔽连续性检查、连接器锁紧可靠性测试、线缆拉力与弯曲测试，以及配对状态下的防护验证。对于长期运行或户外使用的设备，还应评估温度变化、湿热、振动和材料老化等因素。通过建立可复核的验证流程，能够更好地控制国产替代过程中的技术风险，也便于后续进行批量导入、质量追踪和产品迭代。

-------------------------------------------------------------------------------------------------

RDP5SM-RDP5SM-SL7B04 是一款采用两端直式 RJ45 插头、螺纹锁紧、双端包胶成型及屏蔽线缆结构的 Amphenol LTW 工业网络线缆组件，公开资料标示线长为 4 米，并具备 Cat 5e 传输类别及配对状态下 IP67 防护能力。开展国产替代时，应围绕两端接口兼容性、线缆屏蔽连续性、传输性能、机械固定和环境防护要求进行系统验证，而不应只关注产品外观或常规 RJ45 接口形式。
