Amphenol LTW RCM-5SPFFP-SCU7B20 国产接口线束方案

在工业通信设备、网络控制终端、户外电子设备及自动化系统中，网络接口的设计不仅影响数据传输，也会影响设备内部空间利用、面板安装方式和后期维护效率。对于需要将外部网络接口引入设备内部电路板的产品，采用带线缆的面板连接器组件，可以为设备结构设计提供更灵活的连接方式。与此同时，在存在电磁干扰、潮湿或粉尘等因素的应用环境中，还需要关注接口的屏蔽结构、安装固定方式和防护条件。

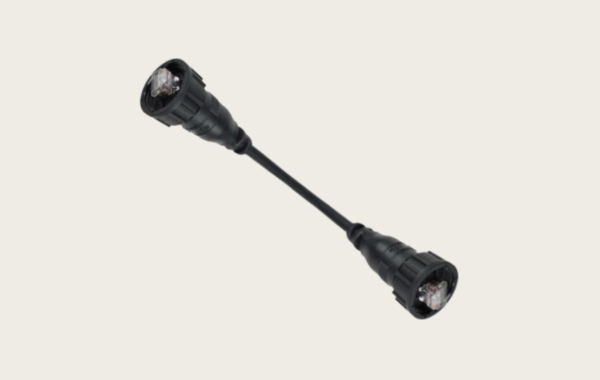

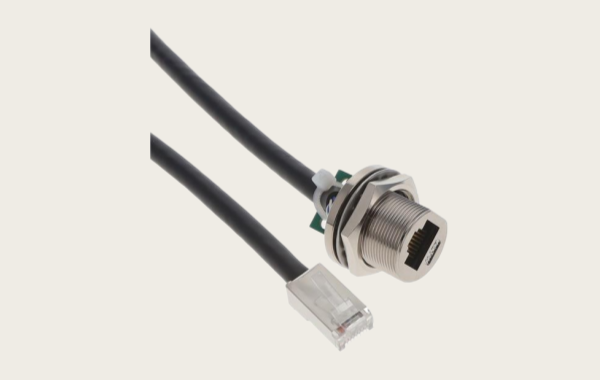

Amphenol LTW RCM-5SPFFP-SCU7B20 是一款中型尺寸的 RJ45 网络连接器线缆组件。根据品牌官方资料，该型号采用金属屏蔽结构，具有螺纹锁紧设计，支持 PCB 板端至 RJ45 插头的连接配置，并采用前端固定的安装方式。其线缆长度为 200 mm，线规为 24 AWG，产品标示支持 Cat 5e 网络传输，防护等级为 IP67（未配对状态）。这些特征使其适合在进行设备接口集成和内部短距离网络连接设计时作为选型参考。

-------------------------------------------------------------------------------------------------

一、RCM-5SPFFP-SCU7B20 的结构特点与规格解析
从产品结构来看，RCM-5SPFFP-SCU7B20 并非单独的 RJ45 插头，而是带有线缆的面板连接器组件。官方资料将其描述为“PCB Board to Plug，Receptacle With Cable，Front Fastened”，即带线缆的插座组件，采用板端至插头的连接配置，并通过前端固定方式安装。此类组件可用于需要将外部网络接口与设备内部电路连接起来的设计中，有助于减少设备内部单独制作连接线和组合多个连接部件的工作量。其圆形外壳与螺纹锁紧结构，也为设备外部接口的机械固定提供了明确的设计方向。
该型号的主要参数包括：RJ45 接口、Cat 5e 传输类别、金属屏蔽、24 AWG 线缆、约 6.5 mm 的线缆外径、200 mm 线缆长度、13/16"-28 UNS 螺纹规格、1.5 A 标称电流、44～57 V 标示工作电压，以及 -20℃ 至 +80℃ 的工作温度范围。官方资料还列出 UL1863 认证信息和 48 小时盐雾测试指标。需要注意的是，这些参数分别对应产品不同方面的性能要求，具体项目仍应以正式规格书、图纸和适用认证文件为准。对于设备设计人员而言，尤其要确认螺纹尺寸、面板开孔、面板厚度、线缆走向及板端连接形式，避免出现电气接口能够连接、但机械结构无法安装的情况。

-------------------------------------------------------------------------------------------------

二、金属屏蔽与螺纹固定在设备集成中的作用
与普通非屏蔽网络连接组件相比，RCM-5SPFFP-SCU7B20 采用金属屏蔽结构，可作为设备网络接口屏蔽设计中的一种选型方案。在工业控制柜、网络通信设备或含有电源转换电路的电子设备中，线缆和接口可能受到电磁干扰影响，因此，选型时除了确认连接器自身是否具有屏蔽结构，还应关注连接器与线缆屏蔽层之间的连续性，以及设备机壳、接地系统和 PCB 接地设计是否协调。金属屏蔽结构本身并不能保证整机达到特定的电磁兼容等级，实际效果仍需通过系统设计和测试进行确认。
螺纹锁紧结构则主要关系到接口的机械连接可靠性。设备安装完成后，可根据产品要求将配对连接器正确锁紧，降低接口因外力或振动而意外松脱的风险。与此同时，RCM-5SPFFP-SCU7B20 的官方资料标示 IP67 为未配对状态下的防护等级，这一点在工程应用中尤其需要注意：不能将未配对状态的 IP67 标示直接理解为连接器在所有配对状态、安装方式和使用条件下均具有相同的防护能力。设计人员应进一步确认配对端型号、密封结构、安装步骤及实际使用环境，必要时开展整机防水、防尘和环境可靠性验证。

-------------------------------------------------------------------------------------------------

三、200 mm 短线缆与 PCB 板端连接的应用价值
该型号采用 200 mm 短线缆配置，适合在面板接口与内部电路板之间距离较短、需要控制内部线束长度的设备设计中进行评估。与较长的连接线相比，短线缆有机会减少设备内部多余线缆的堆积，让布线更紧凑，也便于在有限空间内规划其他器件和线束。不过，线缆长度并非越短越好，实际设计仍应预留装配、检修和结构公差所需的余量，避免线缆被拉紧、过度弯折或在连接器根部承受持续应力。
在应用方面，可以结合工业网络设备、自动化控制终端、通信模块和其他采用 RJ45 接口的设备，评估此类“面板接口加内部短线缆”的设计方式。Cat 5e 传输类别可作为网络链路选型的基础参考，但最终支持的通信速率和链路表现还与完整布线通道、线缆质量、配对接口、安装工艺及设备端设计有关。对于需要进行 PCB 板端连接的项目，建议在设计阶段同步确认板端连接形式、线序定义、接地方式和屏蔽路径，并在样品阶段进行导通、通信及机械装配测试，以降低后续设计变更风险。

-------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
针对 RCM-5SPFFP-SCU7B20 的国产替代需求，建议从“安装结构能否适配、内部连接能否匹配、关键性能能否验证”三个层面开展评估。首先，应核对原产品的 13/16"-28 UNS 螺纹规格、前端固定方式、面板开孔和安装空间；其次，应确认带线缆插座的结构形式、板端连接定义、RJ45 插头类型及 200 mm 线缆长度；最后，还要核对金属屏蔽、24 AWG 线规、约 6.5 mm 线缆外径、Cat 5e 传输类别、工作温度和防护要求。若原设备的面板尺寸和 PCB 布局已经定型，机械尺寸和接口定义通常应作为替代评估的优先条件，而不是只根据产品名称或 RJ45 接口类型寻找相似型号。

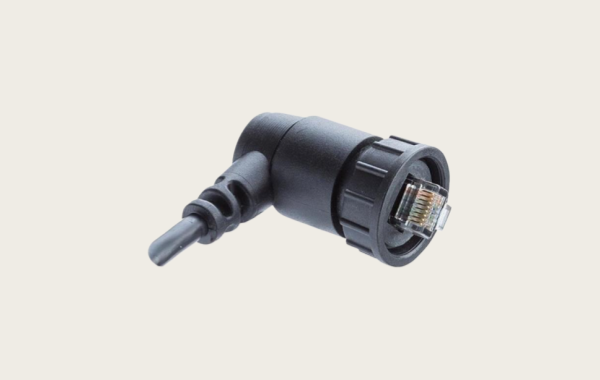

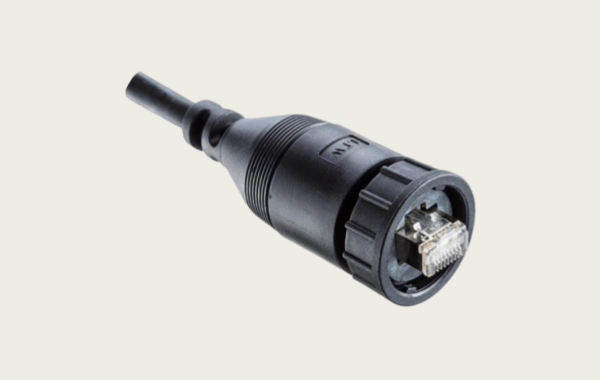

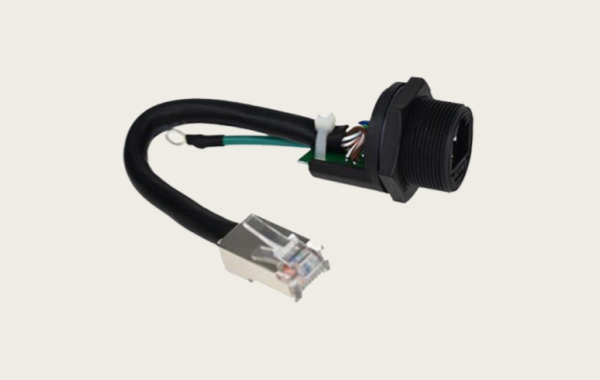

在同品牌参考选型方面，Amphenol LTW 的 RCP-5SPFFP-SCU7B20 也采用相近的 PCB 板端至插头连接思路，并具有 200 mm 线缆配置，但官方资料显示该型号采用塑胶屏蔽结构，与 RCM-5SPFFP-SCU7B20 的金属屏蔽存在差异。因此，它可以用于对比不同屏蔽结构下的选型需求，却不能仅凭连接形式和长度相近就认定为直接互换型号。此外，Amphenol LTW 还提供同系列不同线缆长度的产品，例如 RCM-5SPFFP-SCU7B25，其线缆长度为 250 mm，可作为长度配置对比的参考，但长度变化仍需结合设备布线重新确认。
对于国产替代开发，可以根据原产品的规格书、产品图纸、实物样品和设备接口要求，评估连接器外形、固定结构、线缆配置、屏蔽连续性以及电气性能等关键项目。建议在样品确认阶段安排尺寸与装配检查、线序及导通测试、网络通信测试、屏蔽连接检查和适用的防护验证。对于存在防水、防尘或电磁兼容要求的设备，应在目标安装状态和实际工况下确认测试结果。我们公司可围绕 RCM-5SPFFP-SCU7B20 开展兼容替代线束方案评估，并依据客户的安装空间、板端连接要求和使用环境推进样品开发；是否能够实现直接替代，应以具体结构核对和验证结果为准。

-------------------------------------------------------------------------------------------------

五、国产替代方案开发与批量应用的注意事项
国产替代项目的目标不仅是找到外形相近的连接器组件，更重要的是让替代产品能够满足设备的装配要求、运行条件和批量质量标准。对于带线缆的面板连接组件，前期建议建立清晰的技术确认清单，包含产品型号、面板尺寸、螺纹规格、线缆长度、线序定义、屏蔽要求、配对端信息和环境条件。通过这些信息，可以在开发前识别潜在的结构差异，减少样品反复修改及后续批量导入中的不确定性。
进入样品验证阶段后，应将产品外观、尺寸、线缆固定、端接质量和网络通信性能纳入检查范围，并根据项目需要补充防护、环境及电磁兼容测试。若产品将用于多个设备平台，还应分别确认各平台的面板结构、内部 PCB 布局和线缆走线路径，避免同一替代型号在不同设备中出现安装干涉或维护不便等问题。完成样品确认后，可进一步固化关键规格、检验方法和批次追溯要求，为后续采购和量产建立更稳定的技术依据。

-------------------------------------------------------------------------------------------------

Amphenol LTW RCM-5SPFFP-SCU7B20 是一款具有金属屏蔽、螺纹锁紧、前端固定和 200 mm 短线缆配置的 RJ45 网络连接器组件。其 PCB 板端至插头的连接形式，为设备外部网络接口与内部电路之间的连接设计提供了参考。对于有国产替代需求的企业，建议重点关注面板安装尺寸、螺纹规格、板端连接定义、线缆参数、屏蔽路径及防护条件，并通过样品装配与性能测试确认方案的适用性。以技术规格和实际测试结果为基础推进替代开发，能够更有效地控制项目风险，并提升后续批量应用的可靠性。
