Amphenol LTW RDP-5SPFFP-TCM7B30 工业网线国产开发

工业设备的网络接口设计，往往需要同时处理面板安装、内部布线和外部连接等问题。对于控制器、自动化设备和通信终端而言，如果网络接口直接布置在设备外壳上，连接组件不仅要满足网络传输要求，还需要兼顾固定方式、线缆引出空间和现场维护便利性。采用预装线缆的面板连接组件，可以减少设备内部的部分现场接线工作，也有利于统一装配流程。

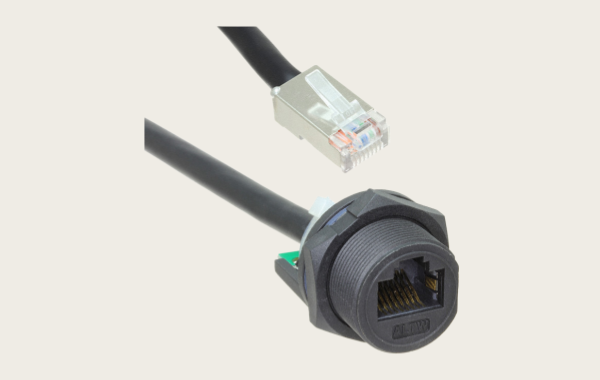

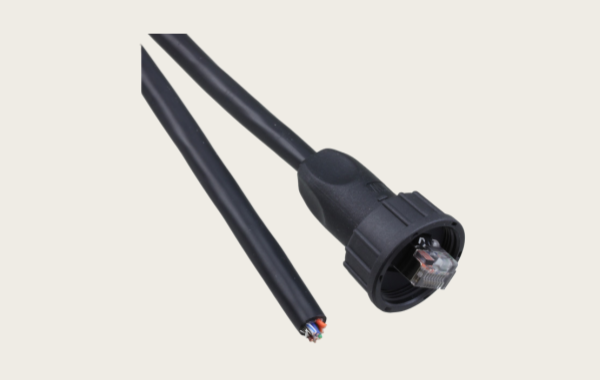

Amphenol LTW RDP-5SPFFP-TCM7B30 是一款大型圆形RJ45面板连接组件，配有300mm线缆，采用三点锁定结构及前端固定方式。官方资料显示，该型号支持Cat 5e传输，采用屏蔽型塑料结构，线缆外被为PVC，标称工作温度为-20°C至+80°C，并标注配合状态下IP67防护等级。对于正在评估工业网络接口国产替代的设备厂商，该型号可作为接口结构、线缆组件及装配工艺的参考对象。

-------------------------------------------------------------------------------------------------

一、面板接口与内部布线的协同设计
RDP-5SPFFP-TCM7B30采用前端固定的圆形面板接口，连接器安装螺纹为 1"-20 UNEF，属于Amphenol LTW的大型RJ连接器系列。与单独使用普通RJ45跳线的方案相比，面板式组件可以让外部网络接口与设备内部线路形成相对明确的连接边界，便于设备外壳设计、线缆整理和后续维护。对于工业控制箱、自动化终端和网络通信设备，选型时应同时考虑面板开孔、壳体厚度、固定螺母操作空间以及连接器背部的布线空间。
该型号采用PCB板端连接结构与线缆组件组合的设计思路，适合在需要将面板端网络连接引入设备内部的应用中进行评估。300mm线缆长度是否合适，应结合内部网络模块的位置、实际布线路径和装配余量判断。若线缆需要绕过其他部件或经过狭窄区域，还应提前确认弯曲空间和固定位置，避免安装后持续受拉、挤压或与其他组件发生干涉。

-------------------------------------------------------------------------------------------------

二、三点锁定机构与连接稳定性

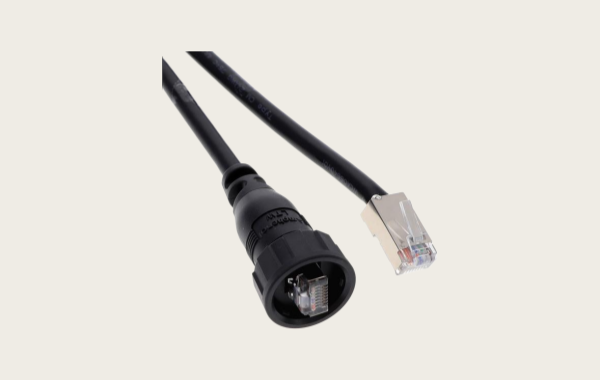

该型号采用三点锁定结构，区别于同系列部分采用螺纹锁定的产品。锁定方式会直接影响连接器的配对操作、固定流程和现场维护，因此在设备设计阶段，应提前确认配对端是否与三点锁定结构相匹配。Amphenol LTW大型RJ45连接器系列还提供其他锁定方案，但不同结构不能仅凭外观相似就认定可以直接替换。
在防护方面，RDP-5SPFFP-TCM7B30标注为配合状态下IP67。实际使用时，应确保配对连接器正确安装、锁定到位，并按照产品要求完成面板固定。防护表现还会受到配对端、密封结构、面板加工和整机装配质量的影响。对于有防尘、防水需求的工业设备，建议在完成组件装配后，结合整机使用环境进行验证，而不是单凭连接器的IP等级推断整机防护能力。

-------------------------------------------------------------------------------------------------

三、Cat 5e传输与300mm线缆配置
该型号支持Cat 5e传输，采用屏蔽型塑料结构，线缆外被为PVC，公开规格中的线缆外径约为6.5mm、导体规格为24 AWG，额定电流为1.5A，工作电压标注为44～57V，工作温度范围为-20°C至+80°C。上述参数可用于初步评估设备接口和线缆组件的适用性，最终设计仍应以完整产品规格及实际应用要求为准。
300mm线缆适合面板接口与内部电路或网络模块之间距离相对较短的布线场景。选型时，除了核对长度，还要确认线缆是否有足够的弯曲余量，是否会受到机壳边缘挤压，以及是否影响其他部件的安装和维护。针对批量生产的设备，建议在样机阶段完成线缆走向检查、线序和导通测试，并通过实际网络通信测试确认连接效果。如果项目对电磁兼容性有明确要求，还应检查屏蔽层的端接与设备接地设计，避免因组件安装方式不同而影响整体表现。

-------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
针对 RDP-5SPFFP-TCM7B30 的国产替代开发，建议先确认设备侧的面板安装尺寸、1"-20 UNEF安装螺纹、前端固定方式、三点锁定配合结构，以及线缆长度和端部配置。与此同时，应核对Cat 5e传输要求、线缆外径、导体规格、屏蔽结构和工作温度范围。对于需要防护的应用，还应明确目标防护状态是在连接器配合后还是未配合时，并据此制定样品验证要求。
同系列的不同线缆长度可以作为工程对照参考。例如，RDP-5SPFFP-TCM7B15为150mm线缆版本，RDP-5SPFFP-TCM7B50为500mm版本，RDP-5SPFFP-TCM7BA0为1000mm版本。它们可帮助工程人员比较不同布线距离下的配置需求，但并不代表可以不经验证直接互换。
 另外，同系列的SCM型号采用螺纹锁定，而TCM型号采用三点锁定，替代时必须核对配对方式，不能只根据接口系列名称判断兼容性。
实际开发中，可以按照“尺寸与结构核对—线缆组件匹配—样品装配—电气与通信验证—环境验证”的流程推进。研发团队可提供原型号样品、设备面板图、配对端信息和布线要求；采购团队则可同步确认目标数量、交付周期和成本预期。通过样品试装、线序及导通检查、网络通信测试和必要的防护验证，可以更清楚地判断替代产品是否适合现有设备，并降低批量导入时的兼容风险。

-------------------------------------------------------------------------------------------------

Amphenol LTW RDP-5SPFFP-TCM7B30是一款采用大型圆形面板接口、三点锁定结构和300mm线缆配置的工业RJ45连接组件。其Cat 5e传输规格、屏蔽型结构及配合状态下IP67防护标注，为工业网络接口设计提供了参考。开展国产替代时，重点应放在安装结构、配对锁定方式、线缆布置和实际传输表现的综合匹配上，而不是单纯追求外观相似。
