Amphenol LTW RDP-5SPFFG-TCM7B10工业网络连接器国产替代

在工业控制器、网络通信设备、智能仪器及自动化系统中，连接器不仅需要完成数据传输，还要适应设备内部有限的安装空间、面板固定要求以及现场环境变化。对于采用面板式网络接口的设备，预制短线尾组件可以将外部RJ45接口与设备内部电路连接起来，减少现场加工和单独布线的工作量，也有利于统一装配流程。
本文介绍的 Amphenol LTW RDP-5SPFFG-TCM7B10，属于品牌RJ大型尺寸系列的工业RJ45线缆组件。根据Amphenol LTW公开资料，该型号采用面板前端固定结构，配有100mm线缆，采用三点锁紧方式，并带有接地配置。产品面向Cat 5e工业以太网连接应用，公开资料标注其在正确接合状态下达到IP67防护等级。对于研发工程师和采购人员来说，这类产品的选型重点不只是RJ45接口本身，还包括面板安装规格、接地配置、线缆长度以及配套连接器的机械匹配。

-------------------------------------------------------------------------------------------------

产品结构与关键规格：重点关注面板固定和短线尾配置

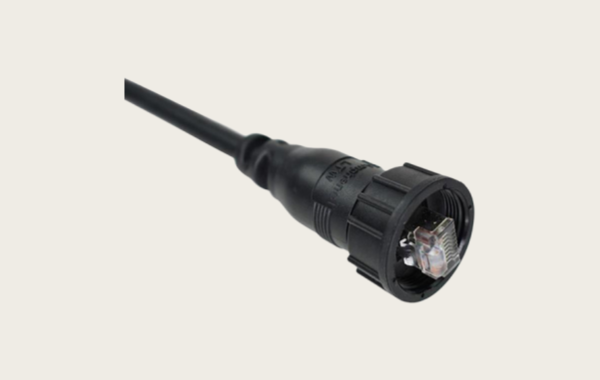

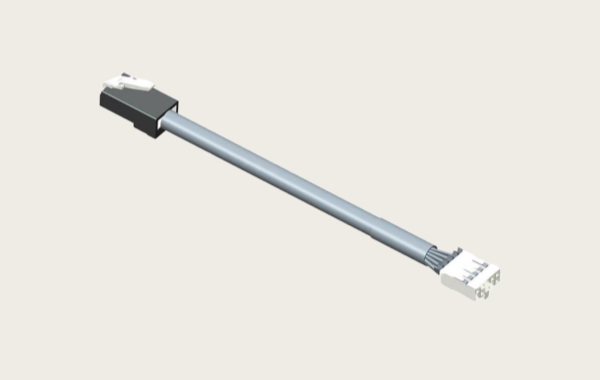

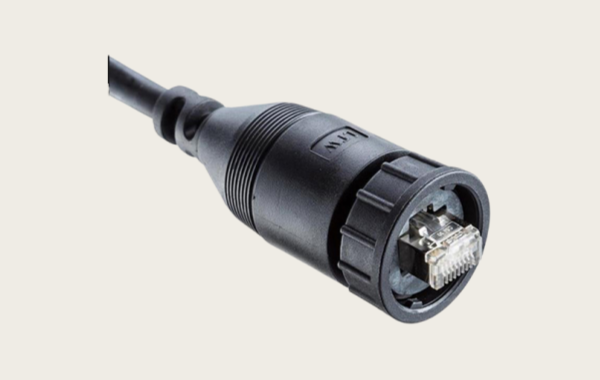

RDP-5SPFFG-TCM7B10采用RJ45插座带线缆的组件形式，结构描述为PCB端至插头连接，并带接地配置。其面板固定方式为前端固定，连接器圆形安装部位采用1英寸-20 UNEF螺纹规格，配合三点锁紧结构实现连接。该类设计适用于需要将网络接口布置在设备外壳或面板上的场景，便于把外部网络连接与设备内部电路分隔开来。
根据品牌官网公布的型号参数，该组件的主要规格包括：Cat 5e传输类别、1.5A额定电流、44～57V工作电压范围、-20℃至+80℃工作温度范围、24 AWG线规、约6.5mm线缆外径及PVC线缆外被；公开资料还标注盐雾测试时间为48小时，接合状态下防护等级为IP67。线缆长度为100mm，适合需要较短内部引线的设备结构。需要注意，型号资料中的电气额定值不能直接等同于整条以太网链路的性能保证，实际项目仍需结合设备供电方式、通信要求和安装条件进行确认。

-------------------------------------------------------------------------------------------------

三点锁紧与接地配置：兼顾连接保持和系统设计
工业设备在运行和维护过程中，可能受到振动、线缆牵拉或反复插拔等因素影响。RDP-5SPFFG-TCM7B10采用三点锁紧结构，与普通未设置专用锁紧机构的接口相比，能够为连接器配合提供明确的机械锁定方式。工程设计时，应确认设备端配套连接器与该锁紧结构相匹配，并核对锁紧动作、操作空间及装配要求，避免因配套端接口不一致而影响正常连接。
该型号还带有接地配置，因此在设备设计阶段，应关注接地触点、屏蔽连接路径和设备机壳接地之间的关系。对于包含开关电源、驱动器、通信模块或其他电磁干扰源的系统，连接器自身的接地配置只是整体电磁兼容设计的一部分，还需要配合线缆布线、屏蔽层处理及系统接地方案进行综合评估。不能仅凭型号中的接地标识，就认定它适用于所有接地拓扑或所有抗干扰要求。
100mm短线尾也是这一型号值得关注的结构特点。短线配置有利于控制设备内部线缆长度，减少多余线材堆积，但也意味着设计时需要更准确地规划连接器安装位置、PCB位置和线缆走向。建议在结构设计阶段预留合理的装配余量，避免线缆被拉紧、挤压或形成过小弯曲半径，并检查设备维护时是否有足够空间完成插拔操作。

-------------------------------------------------------------------------------------------------

工业设备应用中的防护与安装考量
Amphenol LTW将该型号归入RJ大型尺寸产品系列，公开资料标注其防护等级为接合状态下IP67。对于可能面对粉尘、潮湿或户外环境的设备，这一指标可以作为初步选型参考。但在实际应用中，防护效果不仅取决于连接器本体，还与配套插头、密封件、面板加工精度、固定螺母安装状态及线缆引出处的结构有关。若设备需要在未连接状态下保持防护，应进一步确认是否需要配套防尘防水盖，以及该状态下是否有对应的防护等级声明。
由于该型号采用1英寸-20 UNEF安装螺纹，替换或重新设计面板时不能只核对RJ45插口的外观尺寸，还应核对安装螺纹、面板开孔、面板厚度、前端固定方式和连接器背部的安装空间。品牌资料提供了带盖和不带盖时对应的面板厚度信息，工程人员应结合具体装配状态查阅正式规格书及二维图纸，避免开孔尺寸或面板厚度不匹配，导致组件无法可靠固定。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
针对RDP-5SPFFG-TCM7B10开展国产替代时，建议先把关键规格拆分为机械、电气、线缆和环境四个维度。机械方面，需要确认RJ大型尺寸接口、1英寸-20 UNEF安装螺纹、前端固定结构、三点锁紧方式及配套端接口；电气方面，应核对Cat 5e传输要求、接地配置和额定参数；线缆方面，应确认100mm长度、24 AWG线规、约6.5mm外径及PVC外被；环境方面，则应检查工作温度范围、接合状态下的IP67要求及相关耐腐蚀测试要求。任何一项关键条件存在差异，都应在样品阶段进行验证。

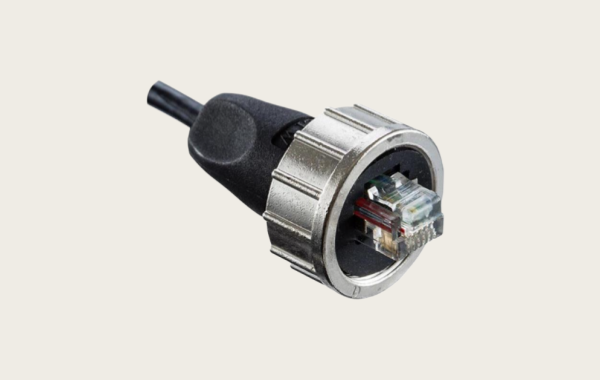

相近型号可用于初步筛选，但不能仅凭型号字符相近就认定可以直接替换。例如，RDP-5SPFFG-SCM7B10同样属于RJ大型尺寸系列，公开参数中的线长、线规及部分电气规格与目标型号接近，但其连接锁紧方式为螺纹锁紧，而目标型号采用三点锁紧。因此，两者可作为不同锁紧结构的对比参考，是否适用取决于设备端配套接口和实际安装要求。另一个值得注意的比较对象是RCP-5SPFFG-TCM7B10，其属于RJ中型尺寸系列，安装螺纹规格与RDP大型尺寸系列不同，不能因为名称和部分参数相近，就直接视为面板机械兼容。
国产替代开发可从连接器结构复核、线缆组件加工、接地连续性、网络传输表现及环境适应性等方面逐步推进。建议先取得原型号规格书、二维图纸和三维模型，完成面板开孔及配套接口评估，再进行样品制作和装机测试。验证内容可包括安装互配、锁紧可靠性、导通测试、网络传输测试、线缆弯折和拉力测试，以及实际装配状态下的防护验证。若产品用于批量生产，还应评估关键尺寸一致性、加工工艺稳定性、材料可靠性和交付能力，确保替代方案不仅在样品阶段可用，也能够满足持续生产需求。

-------------------------------------------------------------------------------------------------

Amphenol LTW RDP-5SPFFG-TCM7B10是一款面向工业以太网设备的面板式RJ45短线尾组件，主要特点包括100mm线缆、前端面板固定、三点锁紧、接地配置以及接合状态下IP67防护标注。对于设备研发和采购项目，合理选型需要同时考虑面板安装结构、配套接口、接地设计、线缆参数和实际使用环境。
