Amphenol LTW RDP-5SPFFG-SCM7B10大尺寸RJ45线缆组件国产替代方案

在工业控制设备、户外通信终端、自动化生产线及网络控制柜中，网络接口不仅承担数据传输任务，还需要适应设备面板安装、机械固定和环境防护等要求。对于空间较大、需要螺纹锁紧的工业网络接口，连接器的安装尺寸、线缆引出方式以及接地结构，都会影响设备的设计与后期维护。

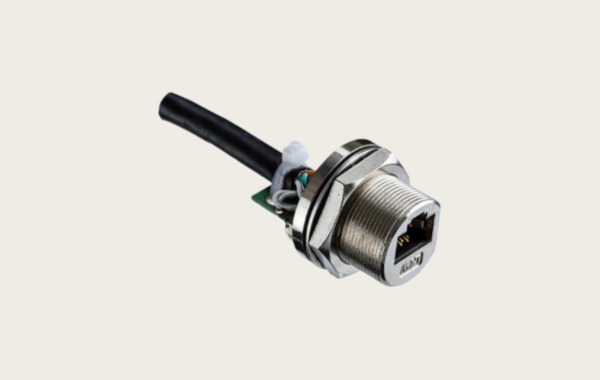

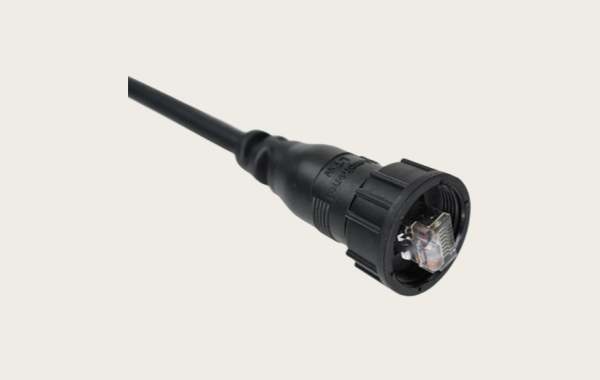

Amphenol LTW RDP-5SPFFG-SCM7B10是一款大尺寸RJ45线缆组件，采用PCB板端至RJ45插头的连接方案，并带有Ground接地配置。该型号采用1"-20 UNEF螺纹接口，线缆长度为100mm，支持Cat 5e传输，适用于需要面板安装、短距离连接和接地设计的工业设备。对于计划开展国产替代的企业而言，该型号可作为结构分析与样品开发的参考对象。

-------------------------------------------------------------------------------------------------

RDP-5SPFFG-SCM7B10的主要结构与规格特点

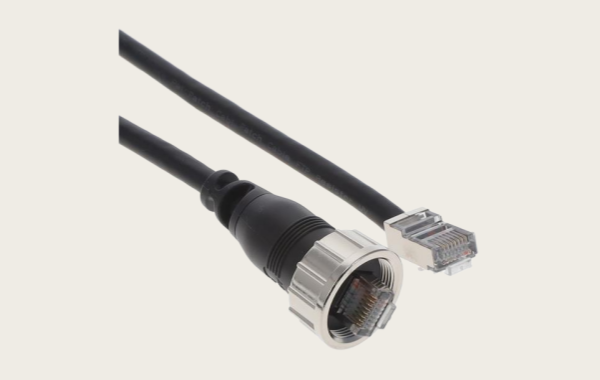

根据Amphenol LTW官方产品资料，RDP-5SPFFG-SCM7B10属于RJ Large Size系列，采用圆形面板安装结构，配备螺纹锁紧方式，产品描述为PCB Board to Plug with Ground。其额定电流为1.5A，工作电压范围为44～57V，工作温度范围为-20℃至+80℃，线缆规格为24 AWG，线缆外径约6.5mm，外护套材料为PVC，产品标示在正确配接状态下达到IP67防护等级。
该型号的一项关键参数是 1"-20 UNEF螺纹规格。与Amphenol LTW部分中型RJ45产品采用的13/16"-28 UNS螺纹不同，大尺寸系列的安装接口具有独立的机械尺寸要求。因此，在设备面板设计、安装孔加工和配套连接器选型时，应以该型号的产品图纸为准，不能仅凭RJ45接口形式相同就判断两者可以互换。

-------------------------------------------------------------------------------------------------

100mm短线与接地结构的应用考量
RDP-5SPFFG-SCM7B10采用100mm短线设计，适用于面板接口与设备内部PCB或通信模块之间的近距离连接。预制线缆组件能够减少现场制作线缆的工序，方便设备在装配阶段进行统一布线，也有助于控制线缆长度和端接质量。对于空间紧凑的控制单元，应提前规划线缆弯曲空间、连接器后部余量以及内部固定点，避免安装后线缆受到持续拉力。
该型号带有Ground接地配置，并采用屏蔽型塑料结构。对于工业网络设备而言，接地设计需要结合机壳、PCB和系统屏蔽路径共同考虑。产品具备接地配置并不意味着可以替代整机EMC验证，实际项目仍应根据设备接地架构开展导通、屏蔽连续性及网络通信测试。
此外，IP67防护等级需要结合规定的配接状态和安装条件理解。面板密封、螺纹配合、配对接口以及装配工艺都可能影响整机的防护表现，因此在户外或高湿环境应用中，应通过实际安装状态进行验证。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
针对RDP-5SPFFG-SCM7B10开展国产替代，建议首先核对大尺寸系列的机械接口，包括1"-20 UNEF螺纹、前端固定方式、面板安装空间、连接器外形以及配接结构。尤其需要避免将采用13/16"-28 UNS螺纹的中型RCP系列产品直接作为替代件，因为安装螺纹及外形尺寸不同，可能导致无法装配或无法达到预期的密封效果。
其次，应确认替代产品是否保留Ground接地配置、屏蔽结构和PCB板端连接方式，并核对100mm线缆长度、24 AWG导体、约6.5mm线缆外径、PVC护套及Cat 5e传输要求。如果项目对接地或电磁兼容有明确要求，不能仅根据RJ45通信功能和外观相似度进行替换。
同系列中，RDP-5SPFFP-SCM7B10可作为结构对比参考型号。该型号同样采用大尺寸RJ45结构、1"-20 UNEF螺纹和100mm线缆，但其产品描述未标示与目标型号相同的Ground接地配置，因此需要先确认设备是否允许采用不同接地结构。DigiKey列出的RCP或RCM系列参数相近型号，也只能作为初步筛选参考，不能直接认定为机械兼容产品。
国产替代开发建议按照“图纸核对—接口测绘—样品制作—装配验证—电气与网络测试—环境测试”的流程推进。验证项目应涵盖螺纹配合、面板固定、接地连续性、网络通信、防护性能及线缆应力释放。通过这些环节确认结构与性能满足要求后，再开展小批量试产和批次一致性评估。

-------------------------------------------------------------------------------------------------

国产替代开发价值与总结
对于设备制造商和线束采购企业而言，工业连接组件的国产替代不仅关系到采购成本，也涉及交付周期、定制响应、产品一致性和长期供应保障。针对RDP-5SPFFG-SCM7B10这类大尺寸、螺纹锁紧、带接地的RJ45线缆组件，开发重点应放在机械接口复现、接地结构匹配、短线组件装配质量以及防护性能验证上。
Amphenol LTW RDP-5SPFFG-SCM7B10具备大尺寸RJ45接口、1"-20 UNEF螺纹锁紧、100mm线缆、Cat 5e传输及Ground接地配置等特点。通过结合设备图纸、实际安装条件和测试要求进行评估，可为相应的国产替代开发提供较明确的技术方向。
我们持续专注于Amphenol LTW品牌连接器及线缆组件的国产替代研究与市场应用方案开发。如果您对该品牌的国产替代产品感兴趣、有采购需求，或正在寻找适合工业网络设备的定制连接方案，欢迎联系：尹经理  18013280527（微信同号）。我们期待与更多客户和行业伙伴深入交流与合作。
