Amphenol LTW RCP-5SPFFG-TCM7B15 短线组件国产方案

在工业控制器、通信终端、户外监测设备和嵌入式网络系统中，面板式网络接口承担着设备内外部通信连接的重要作用。与普通RJ45接口相比，工业防护型接口还需要考虑机箱安装、密封结构、屏蔽连续性及接地路径等因素。对于需要在有限空间内完成网络接口引出的小型设备，连接器与短线组件的结构设计尤其重要。

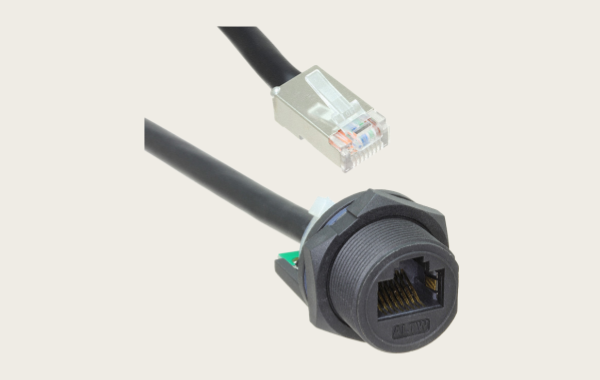

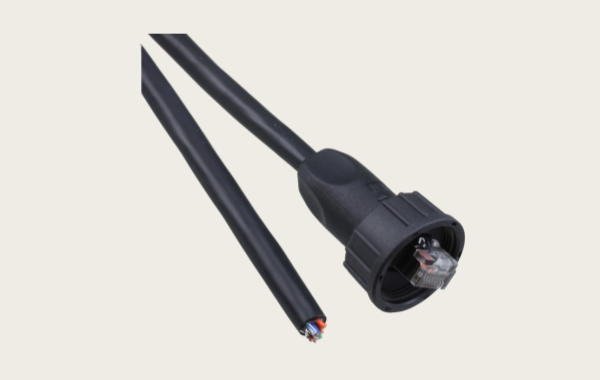

Amphenol LTW RCP-5SPFFG-TCM7B15属于RJ Middle Size系列工业RJ45线缆组件，采用PCB板端至RJ45插头的连接结构，并带有Ground接地配置。该型号使用13/16"-28 UNS螺纹接口、前端固定方式及螺纹锁紧结构，线缆长度为150mm，支持Cat 5e网络传输，正确配接时防护等级为IP67。其设计适合需要面板式网络接口、短距离内部连接和接地配置的工业设备。

-------------------------------------------------------------------------------------------------

RCP-5SPFFG-TCM7B15的结构特点与技术价值
该型号采用中型圆形连接器结构，连接器为屏蔽型塑料材质，配套PVC外护套线缆，导体规格为24 AWG，线缆外径约6.5mm。产品额定电流为1.5A，额定电压范围为44～57V，工作温度范围为-20℃至+80℃，并标注UL1863认证信息。相关参数可用于设备设计初期的接口评估，最终应以对应版本的产品规格书为准。
与单纯的RJ45跳线不同，该组件包含面板安装端和线缆连接部分，便于设备将网络接口引至外壳外侧。其13/16"-28 UNS螺纹规格及前端固定方式，是结构设计时需要优先核对的尺寸条件。对于已经完成面板开孔和机箱设计的产品，接口螺纹、安装厚度、密封垫位置和锁紧空间均可能影响装配结果。
该型号还具有Ground接地配置，适合需要考虑接地路径的设备设计。工程人员应明确接地端与机壳、PCB及屏蔽结构之间的连接关系，并通过导通检查验证设计是否符合要求。需要注意，接地配置并不自动等于整机具备完整的电磁兼容能力，实际抗干扰表现还与布线、接地拓扑、屏蔽连接及设备布局有关。

-------------------------------------------------------------------------------------------------

150mm短线组件在设备集成中的应用
150mm线缆长度适合部分设备内部的短距离连接，例如面板接口与内部PCB、网络模块或控制单元之间的连接。相较于使用较长跳线，短线组件有助于减少机箱内部多余线缆，简化走线和固定工作，并降低线缆与其他器件发生干涉的可能性。
对于空间紧凑的工业终端，设计人员可以根据连接器安装位置、PCB布局和机壳深度，评估150mm长度是否能够满足装配及维护需求。若线缆在安装后持续受到拉力或急剧弯折，即使长度符合要求，也可能影响连接可靠性，因此应合理安排线缆余量和固定点。
在环境适应性方面，该型号的IP67等级适用于规定的正确配接状态。设备整机能否达到相应防护效果，还取决于面板密封、配接接口、防护盖以及安装工艺。对于户外或高湿环境，应根据具体使用条件开展密封检查和必要的环境测试，而不能仅依据连接器标称等级判断整机防护能力。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
开展RCP-5SPFFG-TCM7B15国产替代时，首先应核对机械接口，包括13/16"-28 UNS螺纹、前端固定方式、面板厚度、连接器外形及配接空间。替代产品即使同样使用RJ45接口，也可能因螺纹规格、锁紧方式或密封结构不同而无法直接装入原有设备，因此建议在打样前完成尺寸图和安装结构核对。
其次，应重点评估接地和屏蔽配置。该型号属于带Ground接地的版本，替代方案需要确认接地端的连接方式、屏蔽层处理、接地连续性以及与设备电路的匹配关系。如果候选产品不带接地配置，不能仅凭网络通信正常就认定其可以直接替换；应先确认原设备的接地设计是否允许调整，再开展相应验证。
在线缆与电气性能方面，应核对150mm长度、24 AWG导体、线缆外径、线序定义及Cat 5e传输要求。对于可能涉及以太网供电的应用，还应根据实际供电标准和负载条件检查接触电阻、温升与运行稳定性。建议通过导通测试、网络链路测试及必要的环境验证，确认替代样品符合设备要求。

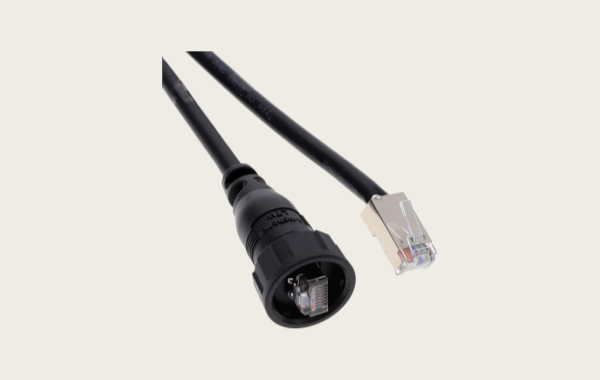

候选型号可参考同系列的RCP-5SPFFG-TCM7B20等不同线长版本，以及RCP-5SPFFP-TCM7B15等相近结构产品。前者主要可用于评估不同线缆长度的适配性；后者的产品资料未标示相同的Ground接地配置，选用前应重点确认接地需求。DigiKey列出的RCP-5SPFFG-TCU7B15、RDP-5SPFFG-TCM7B15等型号也可作为进一步比较的线索，但系列尺寸、锁紧结构及配接方式存在差异时，不能直接视为可互换产品。
对于国产替代项目，建议按照“图纸确认、方案评审、样品制作、性能验证、小批试用”的流程推进。除机械和电气测试外，还应关注线缆加工一致性、接地连接质量、密封工艺及批量供货稳定性，以降低产品导入后的装配和维护风险。

-------------------------------------------------------------------------------------------------

对于工业设备制造商而言，面板式RJ45组件的国产替代不仅涉及采购渠道调整，也需要确保安装结构、接地功能、网络性能及防护能力能够满足既有设备要求。围绕RCP-5SPFFG-TCM7B15开展国产化开发，可以从接口尺寸复核、短线长度定制、接地工艺控制和防护验证等方面入手，建立更加贴合实际应用的替代方案。
Amphenol LTW RCP-5SPFFG-TCM7B15是一款具有Cat 5e传输能力、150mm短线配置、螺纹安装、Ground接地设计及IP67配接防护等级的中型RJ45线缆组件。选型时应特别关注接地配置和面板安装兼容性，避免仅依据产品外观或基本网络功能判断是否可以替代。
