Amphenol LTW RDP-5SPFFP-SCU7B10连接器国产替代指南

从设备接口布局看工业连接方案
在工业控制设备、网络通信终端和自动化系统的设计中，连接器不仅决定网络信号如何接入设备，也会影响面板结构、内部布线和后期维护方式。对于需要将设备面板接口与内部 PCB 电路连接起来的产品，采用预装配线缆的 RJ45 组件，可以为结构设计和线束集成提供更直接的解决思路。

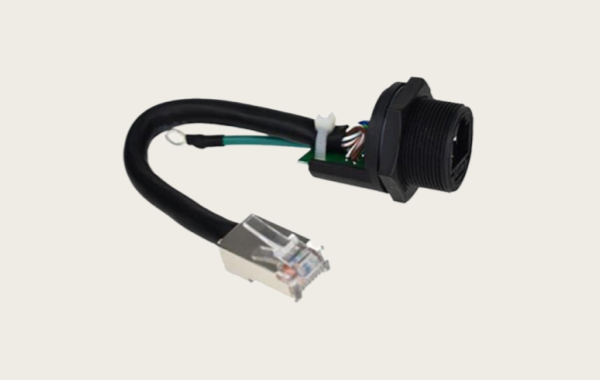

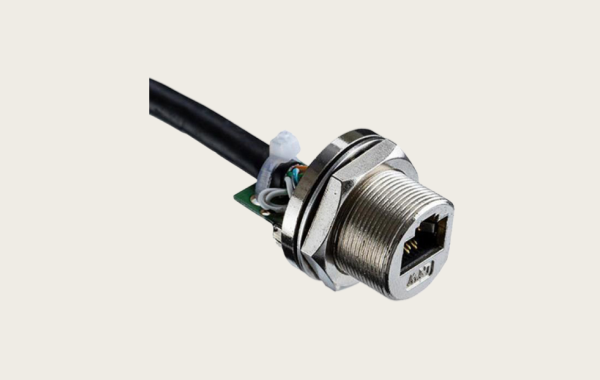

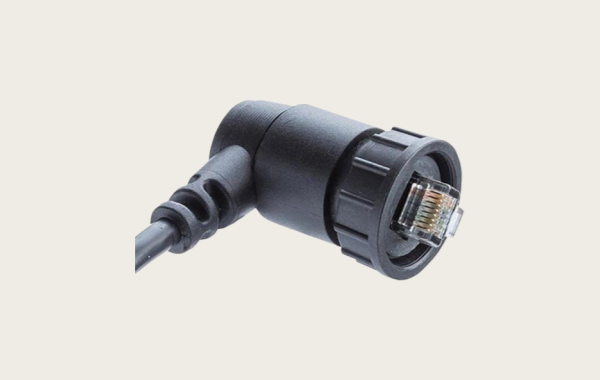

Amphenol LTW 的 RDP-5SPFFP-SCU7B10 是一款面向工业环境的 RJ45 线缆组件，采用面板安装式插座与线缆端插头组合，线缆长度为 100 mm，支持 Cat 5e 传输等级。该型号的特点在于大尺寸圆形连接器外壳、螺纹固定结构和屏蔽设计，适合用于需要面板接口与设备内部线路衔接的应用项目。

-------------------------------------------------------------------------------------------------

一、RDP-5SPFFP-SCU7B10 的结构特点与关键参数
根据 Amphenol LTW 官方产品资料及 DigiKey 产品信息，该型号采用 8P8C RJ45 网络接口，组件结构为 PCB 板端至插头连接形式，采用前端固定设计。面板端连接器为圆形外壳，螺纹规格为 1"-20 UNEF，线缆长度为 100 mm，线缆外径约为 6.5 mm，导体规格为 24 AWG，外被材料为 PVC。
产品支持 Cat 5e 传输等级，标称电流为 1.5 A，工作电压范围为 44～57 V，工作温度范围为 -20℃～+80℃。其屏蔽结构结合螺纹式安装方式，为工业设备中的网络接口集成提供了相应的机械和电气设计基础。官方资料标注 IP67 防护等级，但需注意该型号面板端与线缆端的防护条件并不完全相同，实际应用时应以原厂规格书中各端口的具体说明为准。

-------------------------------------------------------------------------------------------------

二、100 mm短线缆在设备集成中的作用
与常见的数米长网络线不同，RDP-5SPFFP-SCU7B10 的 100 mm 短线缆主要适用于设备内部的接口过渡，而不是直接承担远距离设备间布线任务。这种设计适合将面板上的外部网络接口引入机箱内部，再连接至 PCB 或其他兼容的网络连接端。对于内部空间紧凑、面板接口位置固定的设备，预制短线缆可以减少现场加工和端接工作。
短线缆方案也有助于简化机箱内的线缆整理，但设计人员仍需考虑连接器背部空间、线缆自然弯曲半径、PCB 位置以及装配顺序。如果线缆长度过短，可能造成装配困难或持续拉力；如果设备结构发生调整，则需要重新核对线缆长度与出线方向。因此，建议在产品结构设计阶段同步进行三维装配检查和样件验证。

-------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
在进行 RDP-5SPFFP-SCU7B10 的选型或国产替代开发时，首先应核对面板安装结构。该型号采用 1"-20 UNEF 螺纹，属于大尺寸系列，与其他采用不同螺纹规格或不同外壳尺寸的 RJ45 组件并不一定兼容。工程人员应确认面板开孔、面板厚度、固定螺母空间、密封垫位置以及机箱内部的安装余量，避免出现连接器无法装配或密封结构受压不均的问题。
其次，需要确认线缆端的连接形式、100 mm 长度、24 AWG 导体、约 6.5 mm 外径及 Cat 5e 传输性能。若替代产品用于相同设备，应检查线序、导通情况、屏蔽连接和网络链路稳定性；如系统涉及网络供电，还应结合具体供电方式核实电流、工作电压及线缆适用要求。不能仅因接口同为 RJ45，就认定不同组件可以直接替换。
第三，应分别评估面板端和线缆端的环境防护性能。该型号的面板端具有相应的防护设计，但线缆末端 RJ45 插头并不意味着在任何未配对状态下都具备同等防护能力。若设备用于户外、潮湿或粉尘环境，应核实配套接口、密封件和防护盖的使用要求，并按照实际安装条件开展防水防尘测试。
国产替代开发方面，可以参考同系列 RDP、RCM 或 RCP 产品的结构差异进行方案筛选，但不同系列在尺寸、面板螺纹、锁紧形式和防护条件上可能存在区别，不能直接视为可互换型号。建议由具备连接器配套、线缆加工和组件测试能力的供应商，依据原产品图纸、实物样品和应用条件开展定制开发，并通过尺寸测量、线序测试、网络性能验证及环境可靠性测试，确认方案是否满足项目要求。

-------------------------------------------------------------------------------------------------

四、以结构匹配和测试验证推进国产替代
RDP-5SPFFP-SCU7B10 的核心应用特点是大尺寸螺纹式面板接口、100 mm 预制短线缆、24 AWG 导体及 Cat 5e 网络传输能力。它适合为工业设备的面板网络接口与内部 PCB 连接提供参考，尤其适用于需要减少内部线缆加工、统一接口布局的设备开发项目。
对于正在开展供应链优化、维修替换或国产化设计的企业，建议优先确认面板机械结构和端口防护条件，再对线缆电气性能与实际装配效果进行验证。我们持续专注于 Amphenol LTW 品牌连接器及线缆组件的国产替代研究与市场应用方案开发。如果您正在寻找兼容产品、计划开展替代验证，或有项目配套与采购需求，欢迎联系：尹经理 18013280527（微信同号）。我们期待与更多客户及行业伙伴深入交流与合作。
