Amphenol LTW RDP-5SPFFG-TCU7B15 工业RJ45面板连接组件

一、面板式网络接口如何兼顾安装与防护
在工业控制器、户外通信设备、网络终端及自动化设备中，网络接口往往需要固定安装在机壳或面板上，同时通过短线连接设备内部电路。此类设计不仅需要考虑网络信号传输，还需要关注面板开孔、连接器固定方式、线缆引出空间以及现场连接的可靠性。
Amphenol LTW RDP-5SPFFG-TCU7B15 属于 RJ45 大尺寸系列的面板安装型线缆组件。它采用圆形接口结构、三点锁紧设计及150mm短线连接形式，适合需要将网络接口引至设备面板、并在内部进行短距离连接的应用。对于设备研发和采购人员而言，理解其接口结构及安装条件，有助于在前期设计阶段减少后续装配与兼容性问题。

-------------------------------------------------------------------------------------------------

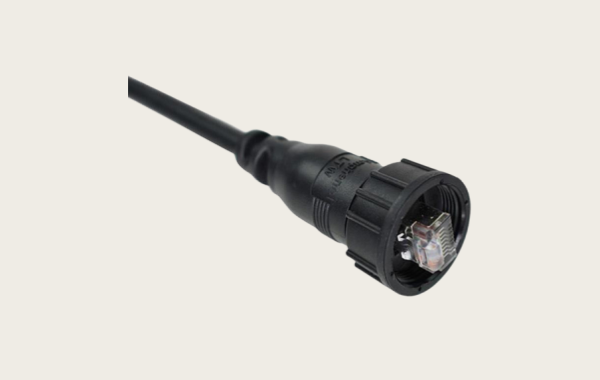

二、RDP-5SPFFG-TCU7B15 的结构与主要参数
根据 Amphenol LTW 官方产品资料，该型号采用 RJ45 大尺寸接口，支持 Cat 5e 传输等级，连接器为塑料屏蔽结构，线缆外被为 PVC，线规为24 AWG，线缆外径约为6.5mm，线长为150mm。其标称额定电流为1.5A，工作电压范围为44～57V，工作温度范围为-20℃～+80℃。官方资料未列出该型号的产品认证信息，因此如项目存在认证要求，应进一步向供应商确认。https://amphenolltw.com/product-info/RJ/RJ.LargeSize/RDP-5SPFFG-TCU7B15.html

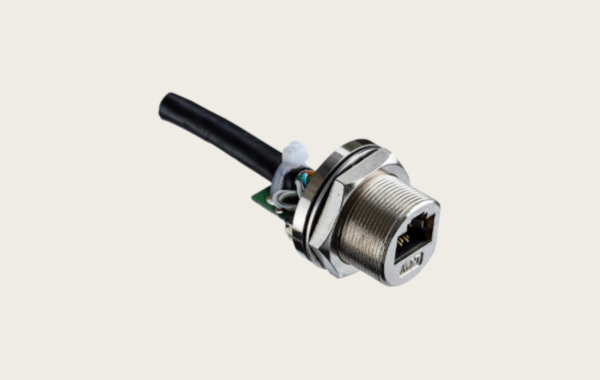

该型号采用前面板固定方式，安装螺纹规格为 1"-20 UNEF，并采用三点锁紧结构。产品资料描述其组装形式为“PCB Board to Plug with Ground”，即带接地设计的板端至插头连接组件。采购及设计时应根据实际结构图确认板端连接、接地路径及配对接口，不能仅依据 RJ45 接口名称判断其与普通网络插座完全兼容。

-------------------------------------------------------------------------------------------------

三、三点锁紧与150mm短线结构的设计价值
该型号的一个应用重点是面板安装与设备内部短距离连接。150mm线长适用于面板接口与内部电路板或设备模块之间的连接，可减少机壳内部多余线缆，并为紧凑型设备提供相对清晰的布线方案。进行结构设计时，应同时考虑连接器背部空间、线缆弯曲余量、板端位置及装配工具的操作空间，避免因内部空间不足而使线缆被挤压或连接器根部持续受力。
三点锁紧结构用于连接器配合固定，有助于建立稳定的机械连接；前面板固定方式则便于将接口集成到设备外壳。产品页面标示 IP67 防护等级，并特别注明为未配合状态。实际项目中应核实具体防护条件、是否需要防尘盖或其他配套附件，以及连接器在目标安装状态下的防护要求。防护能力最终取决于产品规定的安装和使用条件，不能只凭型号标注推断整机达到同等防护等级。

-------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
针对 RDP-5SPFFG-TCU7B15 的国产替代评估，建议优先核对四项内容。第一，面板安装尺寸及螺纹规格是否一致，特别是1"-20 UNEF螺纹、面板厚度要求和连接器背部空间。第二，锁紧结构是否匹配，包括三点锁紧方式及配对接口。第三，线缆组件是否满足150mm长度、24 AWG线规、约6.5mm外径、PVC外被和 Cat 5e 传输要求。第四，塑料屏蔽结构、接地设计及防护要求是否符合原设备的电气与环境条件。

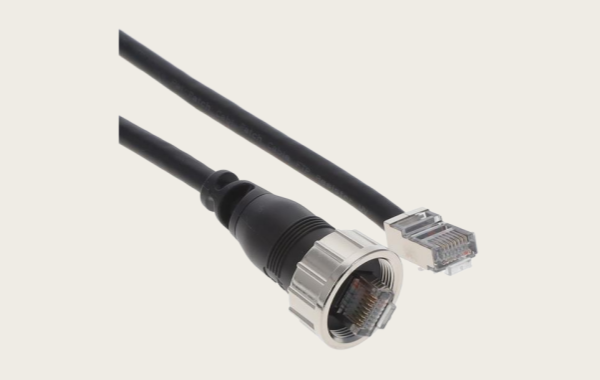

同系列中，RDP-5SPFFP-TCU7B15 是可供比较的型号，其官方资料同样列出 RJ45 大尺寸结构、三点锁紧、150mm线长及 Cat 5e 传输等级，但产品描述中的接地结构与本文型号不同。它适合作为结构对比参考，不应在未核对接地要求、图纸和配对接口前直接视为完全兼容替代品。https://amphenolltw.com/product-info/RJ/RJ.LargeSize/RDP-5SPFFP-TCU7B15.html
国产替代开发时，建议先根据原产品图纸和设备面板尺寸确定机械接口，再制作样品进行装配验证，并开展导通与线序检查、网络链路测试、接地连续性检查、锁紧可靠性测试及应用所需的防护验证。对于有认证、耐腐蚀或长期户外运行要求的项目，还应将相应标准和验收指标纳入评估流程。通过图纸核对、样品测试与设备端试装，才能更准确地判断国产方案是否满足实际使用需求。

-------------------------------------------------------------------------------------------------

五、以接口结构和设备安装条件推进国产替代
Amphenol LTW RDP-5SPFFG-TCU7B15 的主要特点包括 RJ45 大尺寸面板安装结构、1"-20 UNEF安装螺纹、三点锁紧、150mm短线、Cat 5e传输等级及带接地设计的连接形式。它的选型重点不只是网络传输性能，还包括面板尺寸、锁紧结构、接地方式和内部布线空间。
