Amphenol LTW RCM-5SPFFG-SCU7B10 工业防护型RJ45连接组件

在工业控制器、通信设备、网络机箱及自动化终端中，网络接口不仅要满足数据传输要求，还需要兼顾面板安装、内部电路连接、线缆固定和环境防护。特别是设备需要将外部网线接口引至机箱面板时，连接器的安装尺寸、螺纹结构、PCB连接方式以及屏蔽接地设计，都会影响整机结构与电气性能。
Amphenol LTW RCM-5SPFFG-SCU7B10 是一款用于工业网络连接的 RJ45 面板式组件。其设计重点并非单纯延长网络线缆，而是通过面板安装式接口与短线缆组合，实现设备外部接口和内部电路之间的连接。对于正在进行工业设备开发、接口改版或国产替代评估的企业，该型号可以作为面板式工业以太网连接方案的参考对象。

-------------------------------------------------------------------------------------------------

RCM-5SPFFG-SCU7B10的结构与核心参数

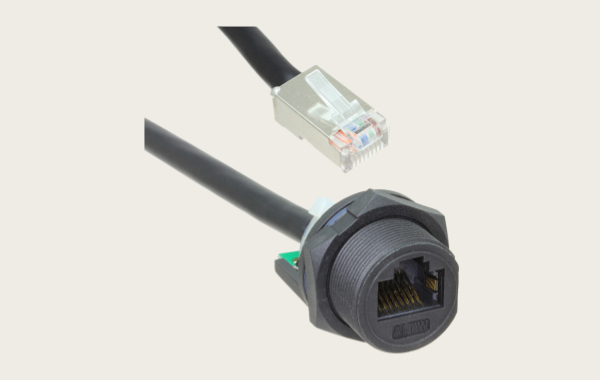

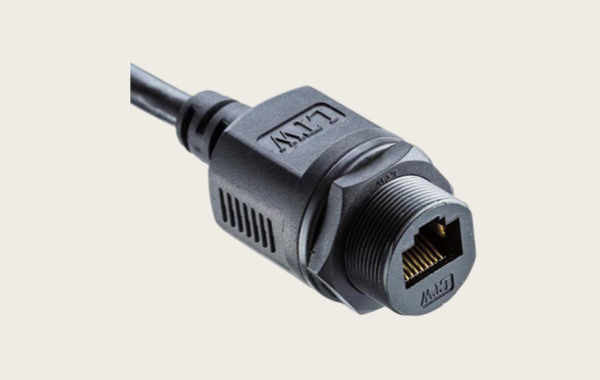

根据 Amphenol LTW 官方产品资料，RCM-5SPFFG-SCU7B10 属于中型尺寸、金属屏蔽型 RJ45 组件，采用面板安装式母座与插头线缆组合，支持 Cat 5e 传输等级。该型号配备约 100mm 长的线缆，导体规格为 24 AWG，线缆外径约为 6.5mm，外被材料为 PVC。公开参数还包括 1.5A 额定电流、44～57V 工作电压以及 -20℃ 至 +80℃ 的工作温度范围。
该型号采用 13/16"-28 UNS 螺纹规格，前端固定方式适用于符合要求的面板安装结构；其金属屏蔽设计及带接地结构，有助于在正确配合和接地的条件下实现屏蔽连续性。约 100mm 的短线缆配置，则适合面板接口与设备内部 PCB 或插头连接区域之间的紧凑布线。需要注意，具体安装尺寸、端接定义和接地要求应以该型号的官方图纸及规格书为准。

-------------------------------------------------------------------------------------------------

面板安装、金属屏蔽与防护设计的应用价值
对于工业控制箱、网络通信设备及嵌入式控制终端而言，面板式连接器可以将外部插拔接口集中布置在设备外壳上，使内部电路与外部网线之间形成相对清晰的连接界面。RCM-5SPFFG-SCU7B10 的螺纹固定结构能够帮助连接器稳定安装于匹配的面板开孔中，而短线缆则便于在有限空间内连接内部电路或设备端插头，减少不必要的长线布置。
该型号的官方资料标示防护等级为 IP67，但特别需要注意，产品页面注明的是未配对状态下的 IP67 标识，实际使用时仍应依据官方规格书确认不同配合状态对应的防护条件。面板开孔尺寸、安装厚度、密封结构及紧固方式均可能影响整机防护效果。对于存在电磁干扰的工业现场，还应结合金属屏蔽层、接地路径、机壳连接方式及布线布局进行验证，不能仅凭金属外壳判断整机已经满足电磁兼容要求。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
在开展 RCM-5SPFFG-SCU7B10 的国产替代选型时，建议优先核对面板安装尺寸、13/16"-28 UNS 螺纹规格、前端固定方式、连接器配合结构以及内部短线缆的长度和走向。对于已有设备的维修或改版项目，应重点检查原有面板开孔、安装厚度、螺母与密封件空间，以及内部 PCB 或插头的相对位置。即使替代产品同样采用 RJ45 接口，如果螺纹规格、面板尺寸或安装方式不同，也可能无法直接装配。
电气方面，应重点确认 Cat 5e 传输性能、RJ45 8P8C 接点定义、24 AWG 导体规格、屏蔽结构以及接地方式。若设备采用以太网供电，还应结合实际负载核验接触电阻、温升、线路压降和持续载流能力。对于要求较高的工业环境，建议进一步验证屏蔽连续性、信号传输稳定性及设备运行时的电磁兼容表现。
国产替代开发可围绕面板式母座、短线缆组件、金属屏蔽结构及接地方式进行针对性设计，并通过尺寸测量、面板装配、螺纹锁紧、导通与线序检查、网络传输测试、接地连续性测试以及必要的防尘防水验证来确认适配性。如果需要调整线缆长度、面板结构或安装方式，应同步评估整机装配和防护性能。最终是否能够替代原型号，应以图纸核对、样品测试和实际设备验证结果为依据，而不是只比较产品名称或接口外观。

-------------------------------------------------------------------------------------------------

国产替代开发中的结构适配与质量控制
与普通网线不同，面板式 RJ45 组件通常同时涉及连接器、安装面板、内部线缆及设备电路，因此国产替代开发需要从整机结构角度进行评估。项目初期可以先明确面板开孔尺寸、螺纹要求、线缆长度、接地方式和传输性能指标，再依据实际设备结构确定样品设计方案。这样有助于提前发现安装干涉、线缆余量不足或接地路径不合理等问题。
进入样品验证和批量生产阶段后，还应关注关键尺寸一致性、端接工艺、注塑或线缆固定质量、屏蔽连接可靠性及成品测试流程。对于需要长期供货的工业设备项目，可建立接口尺寸检验、电气性能测试和批次追溯机制，降低因产品差异造成的装配及维护风险。通过规范的技术确认和质量控制，能够为工业网络接口的国产化应用提供更可靠的基础。

-------------------------------------------------------------------------------------------------

Amphenol LTW RCM-5SPFFG-SCU7B10 是一款面向工业设备面板连接需求的金属屏蔽型 RJ45 组件，其螺纹安装结构、约 100mm 短线缆、PCB 板端至插头连接设计及屏蔽接地特征，使其适合用于设备外部网络接口与内部电路之间的连接方案评估。对于有国产替代需求的企业，应重点关注面板安装兼容性、螺纹尺寸、接地设计、网络传输性能和防护条件，并通过样品与整机测试确认最终方案。
