I-PEX 82438-100B-02-D CABLINE®-CAL 0.4mm连接器极细同轴线束替代品

国产替代不是换供应商，而是实现规格与性能的稳定匹配

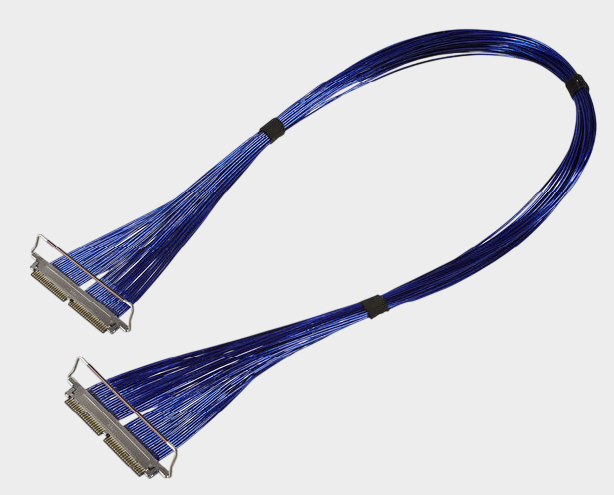

对于电子设备制造企业而言，极细同轴线束国产替代的核心，并不是简单找到一家能够“做出外观相似产品”的供应商，而是要在连接器、线材、尺寸、线序、电气性能和批量一致性等方面实现稳定匹配。以 I-PEX 82438-100B-02-D 为例，这是一款CABLINE®-CAL 40Pin极细同轴线束，长度为200MM，采用Micro-Coaxial Cable，官方评估型号标注为40AWG、200mm、1-N结构。其线材端配套连接器型号为 20777-040T-01。I-PEX CABLINE®-CAL系列采用0.4mm Pitch、水平对插以及低嵌合高度设计，嵌合高度为0.73±0.07mm，因此替代产品不仅要做到“能连接”，还必须满足原设备的空间安装要求。

-------------------------------------------------------------------------------------------------

关键因素之一：连接器、线材和尺寸必须精准对应

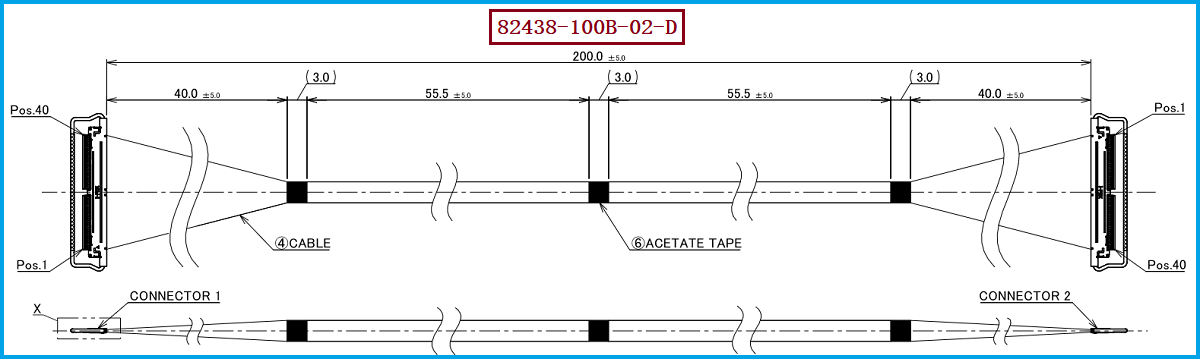

极细同轴线束的国产替代，第一道技术门槛就是规格匹配。对于 82438-100B-02-D，工程师需要重点确认40Pin结构、200MM线长、20777-040T-01连接器以及原设计使用的40AWG Micro-Coax线材。尤其是连接器与线材的端接关系，不能只看型号是否一致，还需要控制剥线尺寸、端接位置、线芯排列、焊接或组装精度以及成品尺寸。CABLINE®-CAL官方资料显示，该系列支持AWG38、AWG40、AWG42、AWG44等Micro-Coax规格，而40AWG也是官方评估线束采用的规格，因此国产替代时应以目标型号图纸和实际应用参数为依据，而不能因为同系列连接器支持多种线径就随意改变线材规格。

-------------------------------------------------------------------------------------------------

关键因素之二：高速信号性能和批量制造能力决定替代能否真正量产
对于工程师来说，国产替代能否成功，最终还要通过电气性能和可靠性验证。I-PEX官方针对CABLINE®-CAL公布了高速测试条件，包括30Pin、AWG#40 Micro-Coax、45Ω、100mm以及GSSGSSG Pin Assignment，并将40Gbps/lane PAM3列为参考传输能力。需要注意的是，这属于CABLINE®-CAL系列的官方参考测试条件，并不意味着82438-100B-02-D本身就等同于该测试条件。因此，在开发替代线束时，应根据实际项目进行阻抗、插损、回损、串扰、导通、耐压和绝缘等验证。同时，采购人员还需要关注供应商是否具备稳定的极细线端接能力、过程检验能力和批量一致性，因为实验室样品能够通过，并不代表长期量产就能够保持一致。我们公司专注于极细同轴线束生产制造，我们公司可提供：I-PEX 82438-100B-02-D兼容替代线束方案，可围绕原有规格进行样品开发、工程验证及批量生产。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

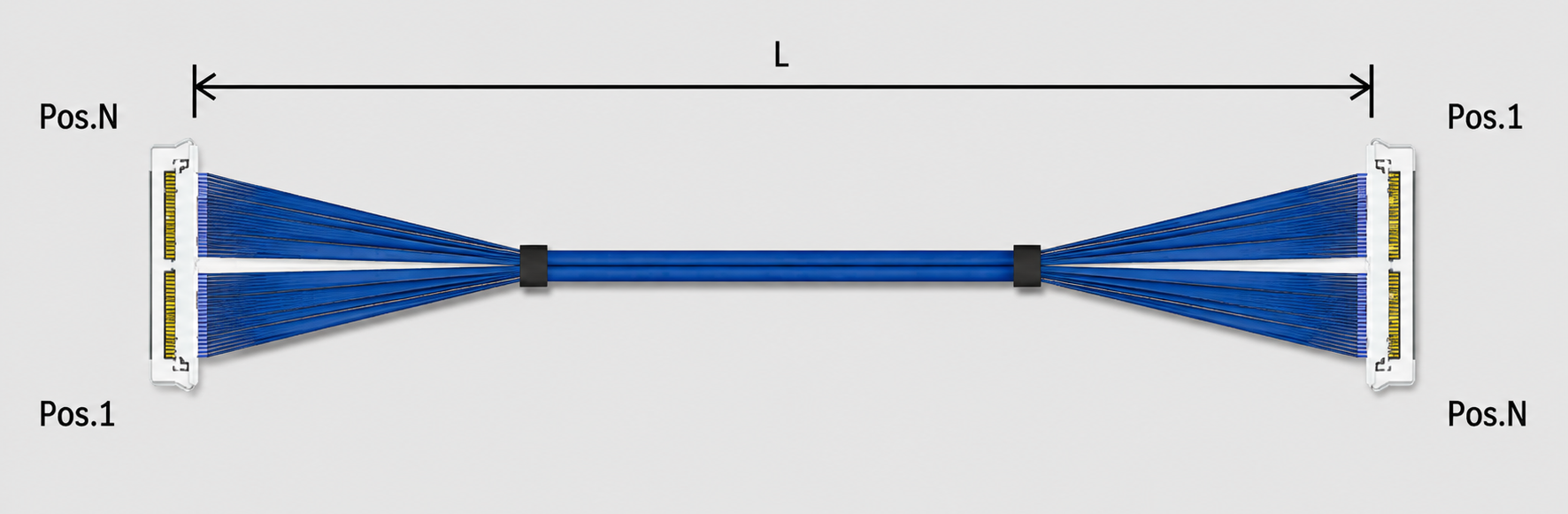

针对 I-PEX 82438-100B-02-D 的国产替代，建议工程部门首先确认原产品的40Pin、200MM长度、1-N结构、40AWG Micro-Coax以及20777-040T-01连接器等基础条件，再进一步核对连接器安装高度、宽度、出线方向、线束固定位置和整机内部空间。CABLINE®-CAL 40Pin嵌合后参考尺寸为W 24.05mm、D 5.50mm、H 0.80mm Max.，并采用机械锁扣结构，因此替代产品还应关注连接器完全嵌合、锁扣可靠性以及装配后的空间干涉问题。 对采购部门而言，则建议在价格比较之外同步评估样品周期、首件承认、批量交付能力、质量追溯和持续供货能力。只有做到型号匹配、结构匹配、线材匹配、电气性能匹配和供应能力匹配，国产替代才真正具备导入量产的价值。

-------------------------------------------------------------------------------------------------

从“替代产品”到“可量产方案”，才是国产替代的真正价值
极细同轴线束国产替代成功的关键因素，并不是单纯降低采购价格，而是建立一套从原厂图纸解析、连接器匹配、极细同轴线选型、精密端接、高速信号验证到批量质量控制的完整制造能力。对于 I-PEX 82438-100B-02-D，其核心替代信息包括40Pin、200MM、1-N、40AWG Micro-Coax以及20777-040T-01连接器。我是【联邦电子产品网】，如您需要极细同轴线束的选型、产品采购、研发或替代方案，欢迎随时联系：尹经理 18013280527（微信同号）。 我们公司作为极细同轴线束生产制造企业，可根据客户提供的产品型号、PDF图纸及实际应用需求开展兼容替代开发，为工程师提供产品验证支持，为采购人员提供更加稳定的供应选择，推动极细同轴线束从单一原厂采购向可靠的国产替代供应体系转变。
