I-PEX 83044-100B-01-D CABLINE®-UM 0.4mm连接器极细同轴线束替代品

60Pin高密度设计：83044-100B-01-D适合高速、小型化设备内部互联

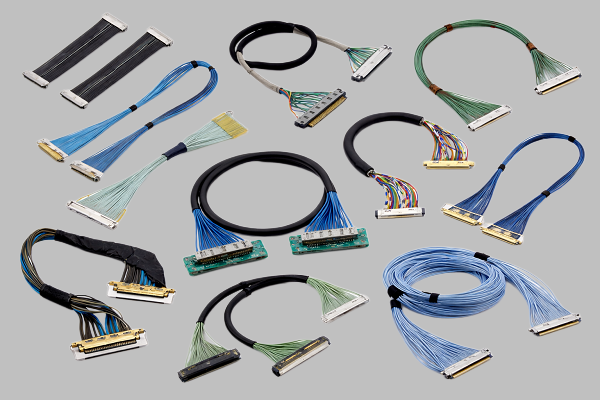

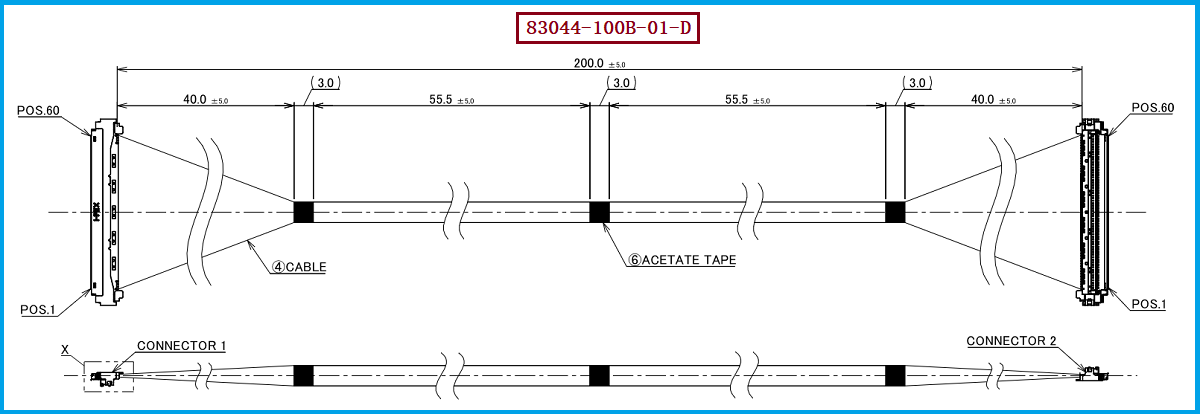

在高速电子设备不断向高带宽、高密度、轻薄化发展的背景下，传统排线已经越来越难以同时满足高速信号完整性、EMI控制以及有限空间内多通道传输的要求。I-PEX CABLINE®-UM系列正是面向这类应用推出的高速极细同轴线连接方案。本次介绍的 I-PEX 83044-100B-01-D，是一款60Pin、40AWG Micro-Coaxial Cable结构、长度200MM的极细同轴线束，线材端配套使用的连接器型号为 20878-060T-01。该产品采用0.4mm Contact Pitch的高密度连接结构，CABLINE®-UM系列采用Vertical（Right Angle）垂直直角插拔形式，配合高度约2.2±0.15mm，能够在有限的设备内部空间中实现较高密度的高速信号连接。对于工程师而言，60Pin意味着在相同连接器平台下可以布置更多信号通道；对于采购人员而言，明确“60Pin+AWG40+200MM+1-1+20878-060T-01”这些关键规格，有助于在询价、打样及替代选型时快速锁定目标产品。

-------------------------------------------------------------------------------------------------

极细同轴线束连接器Pin数不同有什么区别？工程师选型不能只看Pin数
极细同轴线束连接器Pin数不同，最直接的区别就是可提供的信号通道数量不同，同时还会影响连接器宽度、PCB占用面积、线束数量配置以及整体高速信号布局。以CABLINE®-UM系列为例，其产品详情覆盖30Pin、40Pin、50Pin和60Pin等规格，部分连接器组件还可提供更高Pin数配置。由于该系列采用0.4mm间距，因此随着Pin数增加，连接器宽度也会随之增加。例如按照官方宽度计算公式，30Pin约为17mm、40Pin约为21mm、50Pin约为25mm，而60Pin约为29mm。因此，工程师进行选型时，并不是“Pin数越多越好”，而应该根据实际高速差分对数量、供电及接地需求、PCB空间、连接器安装区域以及线束走线路径综合确定。Pin数不足，可能无法满足系统全部信号通道需求；Pin数过高，则可能增加连接器占用空间和成本。对于本次 I-PEX 83044-100B-01-D 而言，60Pin配合40AWG极细同轴线，主要优势在于能够在较紧凑的结构中实现高密度高速信号互联，适合高速显示、数据传输以及空间受限的电子设备内部连接。需要特别注意的是，连接器Pin数与实际可承载电流并不是简单的正比例关系，CABLINE®-UM不同AWG规格对应的额定电流和允许接点数量存在差异，因此进行高速信号线束设计时，应同时关注信号Pin、Ground Pin、电源Pin以及线径与电流之间的匹配关系。

-------------------------------------------------------------------------------------------------

40AWG极细同轴线+ZenShield®全屏蔽：兼顾高速传输与EMI控制
对于高速设备而言，线束不仅承担“把信号连接起来”的任务，还直接关系到整个系统的信号完整性和EMC表现。I-PEX 83044-100B-01-D采用40AWG Micro-Coaxial Cable结构，能够在实现高密度布线的同时保持较小的线束体积；配套的 20878-060T-01连接器属于CABLINE®-UM 60Pin Plug Housing体系。CABLINE®-UM连接器采用I-PEX ZenShield®全屏蔽设计，并结合多点接地结构，有利于降低高速信号环境下的EMI干扰风险。该系列官方标称最高支持40Gbps/lane PAM3，并面向USB4 Gen4、Thunderbolt 5、DisplayPort UHBR20、V-By-One US、HDMI 2.1、eDP以及MIPI等高速接口应用。不过，对于工程师来说，“连接器支持40Gbps/lane”并不等于任何线束组合都可以直接达到这一速率，实际应用还需要结合线缆特性阻抗、插入损耗、回波损耗、串扰、连接器过渡结构、PCB走线以及Tx/Rx端性能进行整体SI验证。因此，在进行高速线束开发时，应把连接器、40AWG极细同轴线、线长、线序和屏蔽结构作为一个完整系统进行评估，而不能单独比较某一个参数。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议：以83044-100B-01-D为基准进行国产兼容替代

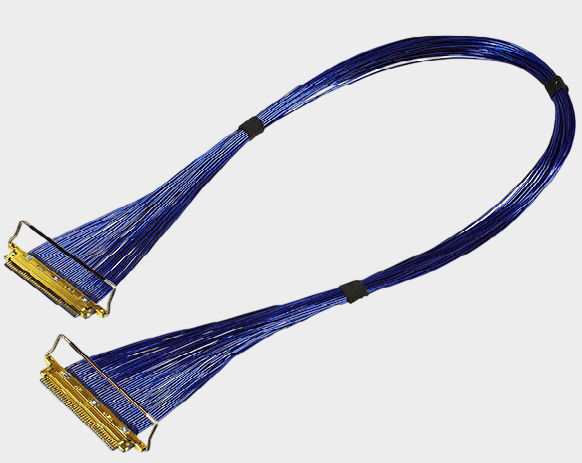

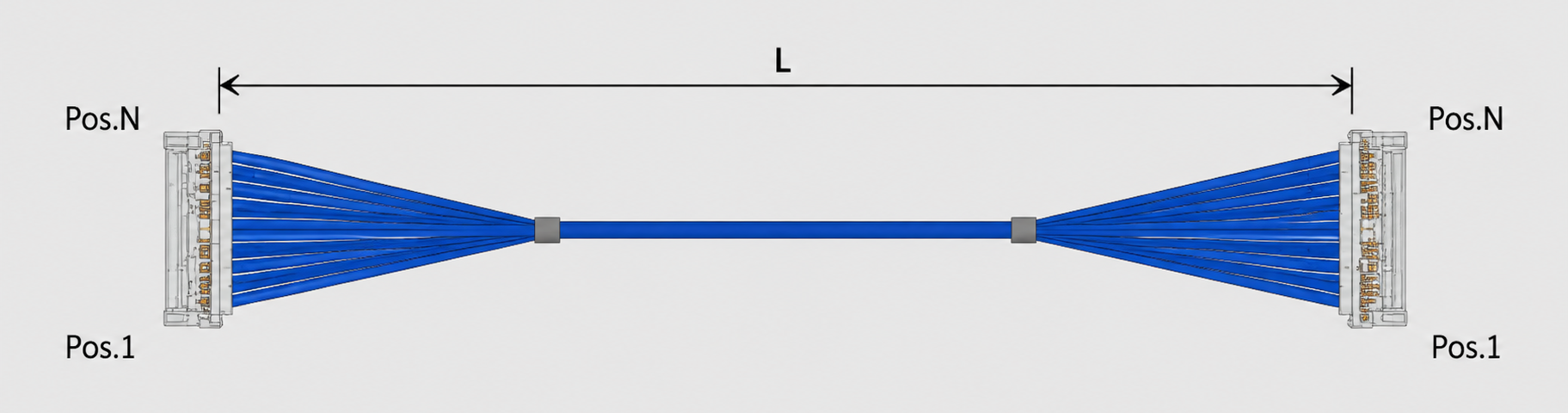

对于设备制造商、研发工程师和采购人员而言，如果现有设计采用 I-PEX 83044-100B-01-D，在进行供应链优化、第二供应商开发或国产兼容替代时，建议首先锁定产品的核心识别条件，即CABLINE®-UM系列、60Pin、40AWG Micro-Coaxial Cable、200MM长度、1-1 Pin Assignment以及线材端连接器20878-060T-01。在此基础上，再进一步核对连接器配合尺寸、Pin定义、线序、剥线结构、端接尺寸、屏蔽方式、特性阻抗及高速电气性能。尤其需要注意的是，不能仅按照“60Pin、200MM”进行简单替换，因为同样是60Pin的极细同轴线束，不同连接器系列、不同Pin Assignment、不同线材结构以及不同端接工艺，都可能导致实际装配和高速信号性能存在差异。针对研发验证和批量采购需求，我们公司可提供：I-PEX 83044-100B-01-D兼容替代线束方案，可根据客户设备的连接器、Pin数、线径、长度、线序、出线方向及安装空间等要求进行极细同轴线束开发与生产制造，帮助客户在保持原有连接结构和应用需求的基础上进行兼容替代方案评估。对于采购人员而言，也可以以原型号为基准提供样品进行尺寸、端接、导通、耐压以及高速信号等项目验证，再根据验证结果推进小批量试产和批量导入。

-------------------------------------------------------------------------------------------------

从60Pin线束到高速设备互联：83044-100B-01-D的应用价值总结
I-PEX 83044-100B-01-D是一款以60Pin、40AWG、200MM、CABLINE®-UM连接器体系为核心特征的高密度极细同轴线束，其线材端使用 20878-060T-01连接器，适用于对空间、高速信号传输和连接可靠性具有较高要求的设备内部互联。对于工程师而言，选择极细同轴线束时，应从Pin数、线径、长度、线序、阻抗、损耗、串扰、屏蔽和连接器机械结构等多个维度进行综合判断；对于采购人员而言，则应重点确认原厂料号、连接器型号和关键尺寸，并在兼容替代过程中关注供应商的打样能力、生产一致性和高速性能验证能力。极细同轴线束连接器Pin数并非单纯代表“线越多越好”，而是直接关联信号通道数量、结构尺寸、PCB空间及系统设计。我是【联邦电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。因此，以 I-PEX 83044-100B-01-D 为代表的60Pin高速极细同轴线束，在高密度、高速率、小型化设备内部连接中具有较高的应用价值，也为需要第二供应商或国产兼容替代方案的客户提供了明确的产品参考方向。
