I-PEX 83040-100B-01-D CABLINE®-UM 0.4mm连接器极细同轴线束替代品

产品定位：面向高速、高密度设备的50PIN极细同轴线束方案
对于工程师而言，一款极细同轴线束是否真正适合项目，并不能只看连接器型号，还需要综合考虑线缆规格、阻抗控制、屏蔽结构、信号完整性、端部连接可靠性以及设备内部空间等因素。本文围绕 I-PEX 83040-100B-01-D 这款50PIN极细同轴线束进行介绍。根据前述I-PEX CABLINE®-UM产品资料，该方案属于50PIN、40AWG Micro-Coaxial Cable极细同轴线束，采用 20878-050T-01 作为线材端连接器，连接器采用 50PIN、0.4mm间距的高密度结构，适用于高速显示、高速数据传输、工业视觉、AI设备、笔记本电脑及其他空间紧凑型电子产品内部互连。从工程设计角度看，0.4mm超细间距能够帮助PCB实现更高密度的信号布局，而极细同轴线则可以在有限空间内完成多通道高速信号传输；对于采购人员而言，这类成熟的标准化连接器与线束组合，也便于围绕原厂料号进行兼容替代、国产化供应及批量采购方案评估。

-------------------------------------------------------------------------------------------------

阻抗、屏蔽与传输性能：为什么极细同轴线选型不能只看AWG
在高速信号系统中，极细同轴线的阻抗、屏蔽和传输性能会直接影响最终应用效果。首先是阻抗，随着USB4、Thunderbolt、高速DisplayPort、eDP以及高速摄像等应用的数据速率不断提升，信号边沿越来越快，如果线缆特性阻抗与系统设计不匹配，就可能产生信号反射、波形畸变、插入损耗增加等问题，因此工程师在选择Micro-Coax线缆时，需要结合连接器、PCB走线、端接方式以及目标高速协议进行整体阻抗设计，而不是单纯依据线径判断性能。其次是屏蔽，极细同轴线本身具有独立的信号传输结构和屏蔽层，在多通道高速信号并行传输时，可以降低外部电磁干扰以及通道之间的串扰；CABLINE®-UM连接器资料中还体现了 ZenShield®全EMI屏蔽设计，通过屏蔽与接地结构进一步改善高速连接区域的EMC表现。最后是传输性能，I-PEX CABLINE®-UM系列资料显示其最高支持 40Gbps/lane PAM3，并面向USB4 Gen4、Thunderbolt 5、DisplayPort UHBR20等高速应用。因此，对于工程师而言，选线时应同时验证阻抗一致性、屏蔽连续性、衰减、串扰和高速信号完整性；对于采购人员而言，则应确认替代线束是否真正保持关键电气参数，而不能仅依据“同样50PIN、同样0.4mm间距”就判断完全兼容。

-------------------------------------------------------------------------------------------------

结构与制造：50PIN、0.4mm间距对极细同轴线束加工提出更高要求

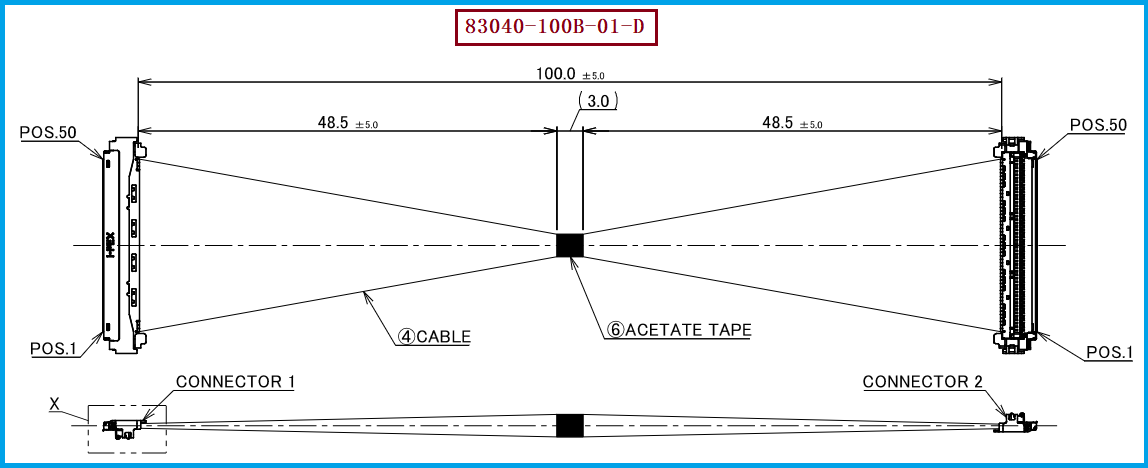

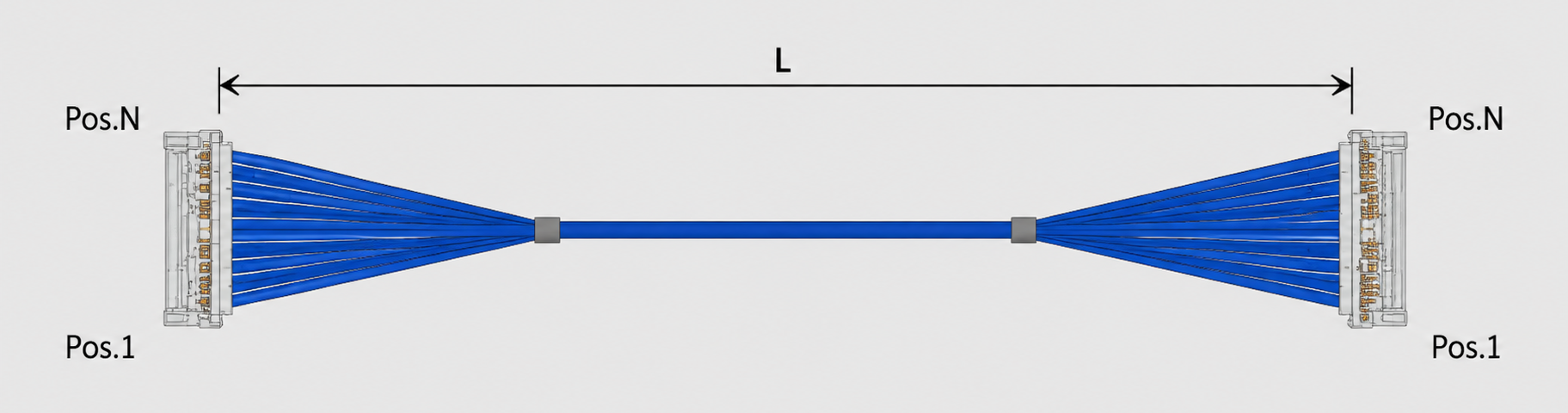

I-PEX 83040-100B-01-D 所对应的是50PIN高速极细同轴线束方案，其线材端连接器为 20878-050T-01，连接器PIN数为 50PIN，Contact Pitch为0.4mm。在这种超细间距结构下，线束制造并不是简单的裁线、剥线和压接，而是涉及极细同轴线材尺寸一致性、同轴结构剥离控制、芯线排列、端子压接精度、屏蔽层处理、焊接/接续质量以及50个通道之间的线序一致性等多个环节。特别是在高速信号应用中，任何单个通道的加工偏差，都可能进一步影响阻抗连续性和信号完整性，因此替代线束供应商除了要能够匹配 20878-050T-01 连接器，还需要具备稳定的极细同轴线束加工能力和过程质量控制能力。对于工程师而言，建议在样品验证阶段重点确认连接器配合、线序、长度公差、阻抗、导通、绝缘以及高速信号性能；对于采购人员而言，则建议从“连接器匹配+线材规格+加工工艺+电气性能+批量一致性”五个方面综合评估供应商，而不要只比较单价。我们公司可提供 I-PEX 83040-100B-01-D 兼容替代线束方案，可根据客户设备结构、线束长度、线序及实际应用需求进行极细同轴线束的生产制造与替代方案匹配，为工程师和采购团队提供更灵活的供应选择。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议：从“型号替代”走向“性能兼容”
对于需要替代 I-PEX 83040-100B-01-D 的项目，建议工程师首先确认原线束是否确实采用 20878-050T-01、50PIN、0.4mm间距的连接结构，并进一步核对PCB端对应的CABLINE®-UM系列连接器、线束长度、线材AWG、Pin Assignment、出线方向以及设备内部装配空间。在电气兼容方面，不能仅判断连接器“能不能插上”，还需要重点验证极细同轴线的特性阻抗及其一致性、屏蔽效果、高频衰减、串扰、回波损耗和信号完整性；尤其对于USB4、Thunderbolt、高速显示和工业视觉等高速应用，更应该通过实际系统测试确认替代线束在目标速率下的稳定性。采购人员在导入替代供应商时，则可以要求供应商提供样品进行尺寸、端子配合、导通、绝缘、线序及高速性能验证，并在小批量试产后进一步确认批次一致性。也就是说，真正可靠的替代方案应当是连接器接口兼容、机械尺寸兼容、线序兼容、线缆结构兼容以及高速电气性能兼容，而不是简单地寻找一个外观相似的50PIN线束。

-------------------------------------------------------------------------------------------------

以极细同轴制造能力支撑高速互连产品替代
I-PEX 83040-100B-01-D 代表的是一种面向高密度、高速信号传输场景的50PIN极细同轴线束方案，其 20878-050T-01线材端连接器、50PIN、0.4mm间距结构，为设备内部多通道高速信号连接提供了紧凑的实现方式。而在实际项目中，真正决定极细同轴线束应用效果的，不仅是连接器尺寸，还包括阻抗控制、屏蔽能力、传输损耗、串扰控制以及加工一致性。因此，无论是工程师进行新项目选型，还是采购人员寻找原厂线束的兼容替代供应商，都应从机械、电气、工艺和批量可靠性多个维度进行综合评估。我是【联邦电子产品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：尹经理 18013280527（微信同号）。我们公司专注于极细同轴线束的生产制造，可围绕不同连接器、Pin数、线径、长度、线序及应用要求提供定制化制造和兼容替代服务，帮助客户在保证产品性能和装配兼容性的基础上，获得更加灵活的极细同轴线束供应方案。
