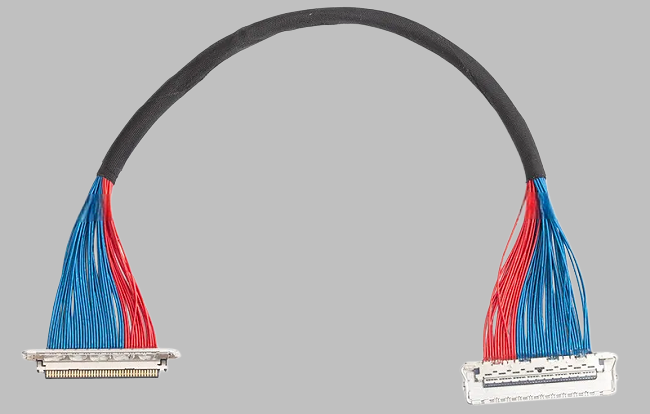

I-PEX 83069-100B-01-D CABLINE®-VS II 0.5mm连接器极细同轴线束替代品

面向高速设备内部连接的极细同轴线束解决方案
随着笔记本电脑、高性能显示设备、工业设备以及智能终端产品不断向轻薄化、高速化方向发展，设备内部对于高速信号传输线束提出了更高要求。传统线束已经难以满足高频、高速、小空间布局以及EMI电磁兼容性的综合需求，而极细同轴线束凭借优异的信号完整性、屏蔽性能以及柔性设计能力，逐渐成为高端电子设备内部高速连接的重要方案。

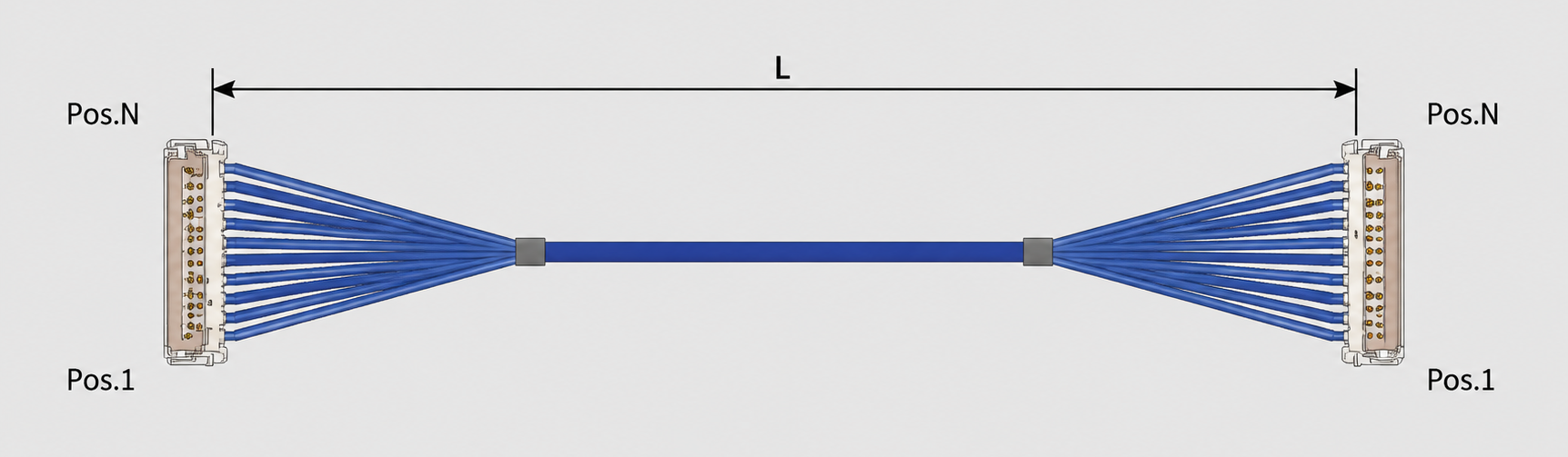

本方案针对 I-PEX CABLINE®-VS II 系列极细同轴线束产品 I-PEX 83069-100B-01-D 进行兼容替代开发。该型号采用 20PIN、0.5mm Pitch（间距） 的高速连接设计，线材端连接器采用 20847-020T-01，适用于空间紧凑且对高速信号传输稳定性要求较高的应用环境。我们公司专注于极细同轴线束研发与制造，可根据客户产品需求提供与 I-PEX 83069-100B-01-D兼容替代线束方案，帮助客户实现供应链优化、本土化采购以及快速交付。

-------------------------------------------------------------------------------------------------

I-PEX 83069-100B-01-D极细同轴线束结构特点与工程应用价值

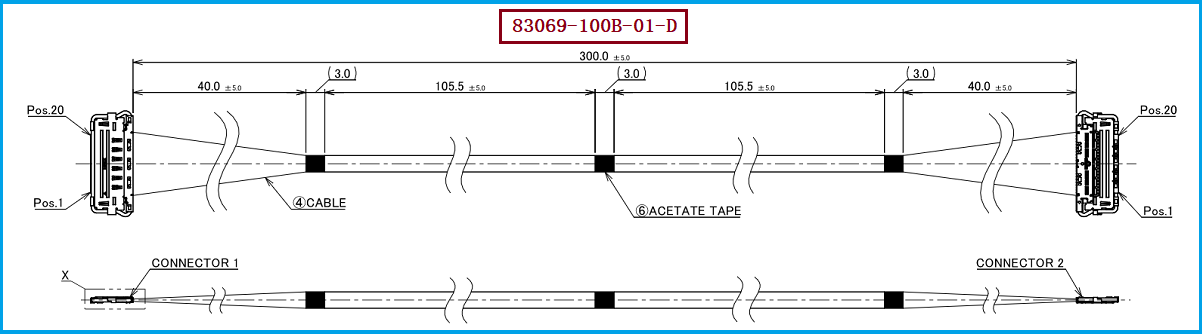

从工程应用角度来看，I-PEX 83069-100B-01-D属于高速Micro Coaxial Cable Harness（极细同轴线束）方案，其核心优势在于通过极细同轴线材与高精密连接器组合，实现高速信号稳定传输。该产品配套使用的线材端连接器型号为 20847-020T-01，连接器采用 20PIN结构，PIN间距为0.5mm，能够满足高密度、小型化电子设备内部连接需求。
极细同轴线束通常应用于显示模组、高速摄像模组、工业控制设备、高性能计算设备以及其他需要高速数据传输的电子产品中。相比普通排线结构，极细同轴线束内部采用独立屏蔽结构，每根同轴线均具备较好的抗干扰能力，可以有效降低高速信号传输过程中的串扰和电磁干扰问题，提高系统运行稳定性。
对于工程师而言，在进行高速连接方案设计时，不仅需要关注连接器匹配，还需要综合考虑线径选择、阻抗控制、屏蔽性能、弯折半径以及批量制造一致性。我们公司可根据客户设备结构、信号要求以及安装空间，提供从线材选型、连接器匹配到整体线束制造的一站式极细同轴线束解决方案。

-------------------------------------------------------------------------------------------------

为什么极细同轴线多用PTFE护套？材料选择背后的工程原因
在极细同轴线束制造过程中，护套材料的选择直接影响线束的耐温性能、电气稳定性以及长期可靠性。其中，PTFE（聚四氟乙烯）由于具备优异的电气性能和耐环境能力，被广泛应用于部分高性能极细同轴线材结构中。
首先，PTFE具有极低的介电常数和介质损耗特性。在高速、高频信号传输过程中，信号容易受到介质材料影响，而PTFE能够帮助降低信号衰减，提高阻抗稳定性，使极细同轴线更加适合高速差分信号传输应用。
其次，PTFE具有优秀的耐高温性能、耐化学腐蚀性能以及长期稳定性。在一些工业设备、高可靠电子设备以及温度变化较大的应用环境中，PTFE护套能够有效保护内部导体和屏蔽层，提升线束使用寿命。
此外，极细同轴线通常需要经历弯折、装配以及长期动态使用过程，PTFE材料良好的耐磨性和低摩擦特性，有助于降低线材加工和安装过程中的损伤风险。因此，在追求高速性能、高可靠性以及长期稳定性的极细同轴线束应用中，PTFE护套成为工程师关注的重要材料方案之一。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
针对 I-PEX 83069-100B-01-D 极细同轴线束的替代开发，工程师和采购人员在选型过程中建议重点确认以下几个方面：首先，需要确认连接器接口匹配性，包括线材端连接器型号 20847-020T-01、连接器PIN数 20PIN 以及连接器间距 0.5mm；其次，需要确认线束长度、信号定义、屏蔽结构以及安装空间要求，确保替代产品能够满足原设备设计需求。
对于需要国产替代或第二供应商方案的客户，我们公司可提供 I-PEX 83069-100B-01-D兼容替代线束方案，支持根据客户需求进行线束长度调整、连接器匹配、线材规格优化以及批量生产制造。通过成熟的极细同轴线束加工工艺和品质控制体系，可帮助客户降低采购风险，提高产品供应稳定性。
在实际项目导入过程中，建议工程团队提供原线束样品、产品规格要求或设备接口资料，由我司进行结构分析、电气性能评估以及样品验证，确保替代线束在装配尺寸、信号传输性能以及可靠性方面满足应用要求。

-------------------------------------------------------------------------------------------------

专业极细同轴线束制造能力，为高速连接提供可靠替代方案
I-PEX 83069-100B-01-D极细同轴线束采用20PIN、0.5mm Pitch高密度连接结构，配套20847-020T-01连接器，代表了当前高速、小型化电子设备内部连接的发展方向。随着设备对高速信号、高可靠性以及空间利用率要求不断提高，极细同轴线束已经成为越来越重要的连接解决方案。
我是【联邦电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。我们公司专注于极细同轴线束研发与制造，具备高速连接线束设计、加工及批量生产能力，可为客户提供 I-PEX 83069-100B-01-D兼容替代线束方案，满足工程开发、产品升级以及供应链国产化需求，为客户提供稳定、高性能、高可靠性的高速连接解决方案。
