I-PEX 83060-100B-01-D CABLINE®-UY 0.35mm连接器极细同轴线束替代品

一、面向高端电子设备的高速连接需求，I-PEX 83060-100B-01-D极细同轴线束解析
随着笔记本电脑、超薄显示设备、VR/AR设备、工业视觉设备以及高集成度智能终端不断向轻薄化、高速化方向发展，设备内部空间越来越有限，同时对于高速信号传输稳定性的要求也越来越高。传统FPC排线、普通导线方案在高速传输、抗干扰能力以及空间布局方面逐渐难以满足新一代电子设备需求，而极细同轴线束凭借优异的阻抗控制能力、低信号损耗以及良好的EMI抗干扰性能，成为高端电子产品内部高速连接的重要解决方案。

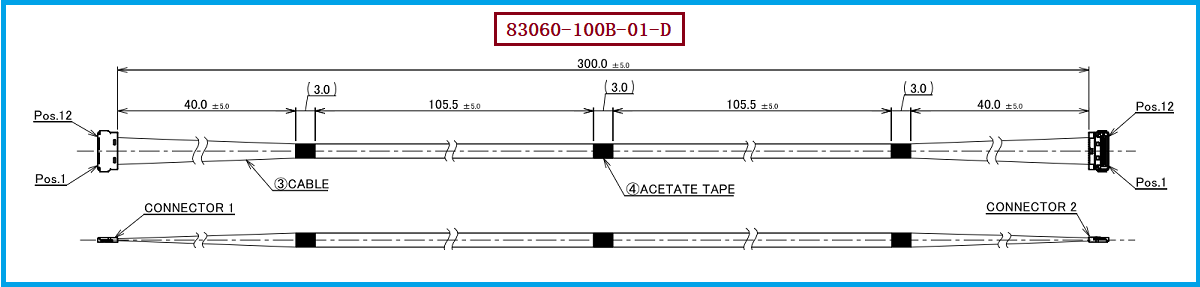

本文介绍的 I-PEX 83060-100B-01-D极细同轴线束，属于 I-PEX CABLINE®-UY 系列12Pin Micro-Coaxial Harness产品，该型号采用 12Pin极细同轴线结构，AWG42 Micro-Coaxial Cable（极细同轴线），线位定义为1-1结构，线束长度为300mm。该线束组件配套使用的线材端连接器型号为 20907-012E-01，通过超小型连接结构满足空间受限环境下的高速信号连接需求。
CABLINE®-UY系列连接器采用 0.35mm超细Pitch设计，最大嵌合高度仅0.82mm，支持最高 32Gbps/lane NRZ高速传输能力，兼容AWG40/AWG42极细同轴线材，适用于高速显示、数据传输以及精密电子模块内部连接应用。对于需要替代进口高端极细同轴线束的客户，我们公司可提供：I-PEX 83060-100B-01-D兼容替代线束方案，帮助客户实现稳定供应、降低采购成本，并满足产品国产化需求。

-------------------------------------------------------------------------------------------------

二、为什么极细同轴线比普通线贵？工程师与采购需要关注的核心原因
在项目选型过程中，很多采购人员会发现，极细同轴线束的价格通常明显高于普通线束或传统FPC排线。那么，为什么极细同轴线比普通线贵？
首先，极细同轴线本身具有更高的制造难度。普通导线通常只需要完成导体加工和绝缘包覆，而极细同轴线需要在非常有限的外径空间内完成中心导体、绝缘层、屏蔽层以及外被层的精密制造，每一层结构都需要保持稳定的一致性。尤其是AWG42等级极细同轴线，对生产设备精度、材料控制以及加工工艺要求更高。
其次，极细同轴线束加工过程复杂。以 I-PEX 83060-100B-01-D 这类12Pin高速线束为例，需要完成多芯极细同轴线排列、精密剥线、端部处理、连接器组装、导通测试以及信号性能验证等多个工序。由于线径细、间距小，对自动化设备精度和生产人员工艺能力都有较高要求。
另外，从应用价值来看，极细同轴线不仅仅是一根“连接线”，而是一套高速信号传输解决方案。它需要保证高速差分信号完整性，降低串扰和电磁干扰，同时满足设备内部狭小空间、弯折以及长期可靠运行要求。因此，其成本不仅体现在材料，更体现在研发验证、制造工艺和品质控制体系。
对于工程师而言，选择极细同轴线束不仅需要关注单价，更需要关注高速性能、可靠性以及长期供货能力；对于采购人员而言，选择具备自主生产能力的供应商，可以有效降低供应风险，提高项目生命周期稳定性。

-------------------------------------------------------------------------------------------------

三、I-PEX 83060-100B-01-D兼容替代方案：从连接器匹配到线束制造能力
在进口连接器及线束国产替代项目中，工程师通常需要重点确认连接器规格、Pin数量、线材规格、长度、线位定义以及信号要求是否一致。针对 I-PEX 83060-100B-01-D极细同轴线束，其核心匹配参数包括：

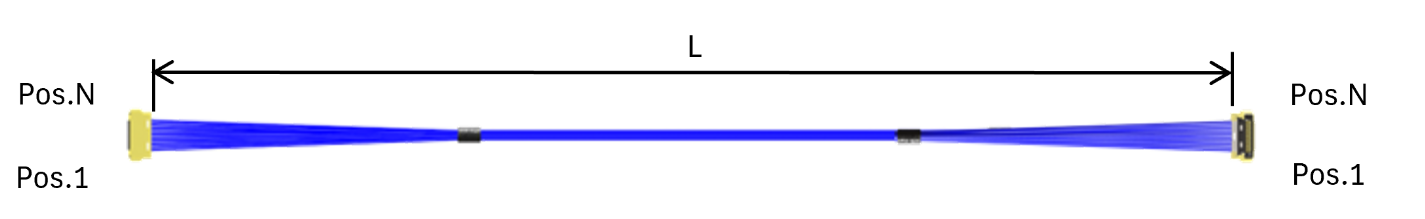

该方案采用 CABLINE-UY 12Pin连接结构，线材端连接器型号为 20907-012E-01，使用 AWG42 Micro-Coaxial Cable极细同轴线材，线束长度为 300mm，线位定义为 1-1。在替代开发过程中，需要确保连接器端口定义、机械尺寸、高速信号性能以及装配可靠性满足原设计要求。
选型和兼容与替代方案参考及建议
对于需要替换原I-PEX线束的客户，建议从以下几个方面进行确认：
首先，需要确认连接器兼容性，包括Pin数量、Pitch间距、插接方向以及PCB端安装空间。I-PEX CABLINE-UY系列采用0.35mm Pitch结构，因此替代方案必须保证机械尺寸匹配。
其次，需要确认极细同轴线规格。不同线径会影响阻抗、电流能力以及信号传输性能。本型号采用AWG42极细同轴线，适用于高速差分信号传输场景。
最后，需要结合实际应用环境进行可靠性验证，包括导通测试、耐弯折测试、拉力测试以及高速信号测试等，确保替代产品能够满足终端设备长期运行要求。
我们公司专注于极细同轴线束研发与制造，可根据客户提供的原始料号、连接器型号、线束长度以及应用需求，提供专业定制开发服务，并提供 I-PEX 83060-100B-01-D兼容替代线束方案，帮助客户实现高性能、高可靠性的国产替代连接方案。

-------------------------------------------------------------------------------------------------

四、面向未来高速连接市场的极细同轴线束制造能力
随着AI设备、智能终端、高性能显示设备以及精密工业设备快速发展，高速、小型化、高可靠连接需求持续增长。极细同轴线束凭借自身优势，正在逐步成为高端电子设备内部连接的重要选择。
针对 I-PEX 83060-100B-01-D极细同轴线束，我们公司具备极细同轴线束设计、加工及制造能力，可提供包括连接器匹配、线材加工、线束组装、性能测试在内的一站式替代方案服务。无论是新项目开发，还是现有进口线束国产化替换，我们都能够根据客户需求提供稳定可靠的产品支持。
通过持续优化生产工艺和品质管理体系，公司致力于为客户提供高品质极细同轴线束产品，帮助电子设备制造商解决高速连接、小空间布局以及供应链稳定性等关键问题。

-------------------------------------------------------------------------------------------------

I-PEX 83060-100B-01-D极细同轴线束是一款面向高速、小型化电子设备的高性能连接产品，其采用12Pin CABLINE-UY结构、20907-012E-01线材端连接器、AWG42极细同轴线材以及1-1线位定义设计，具备高速传输、低损耗、抗干扰和空间适应能力强等特点。
