I-PEX 极细同轴线 MIPI摄像头线缆国产选型指南

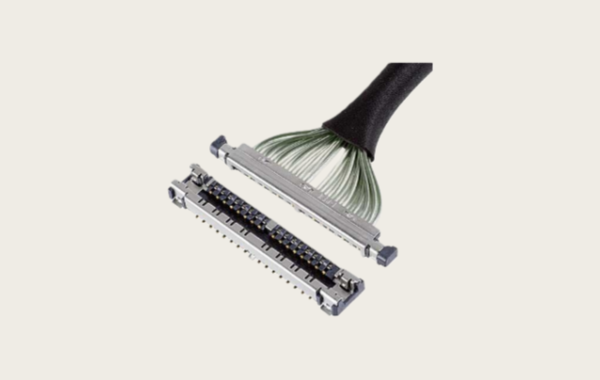

I-PEX（I-PEX Inc.）是来自日本的连接器与极细同轴线缆领域的领先厂商，专注于 micro-coax/twinax、RF、FPC/FFC 以及板对板等高密度互连解决方案，产品广泛用于智能手机、摄像头模组、无人机、汽车电子与数据中心等需要高频、高速传输和极限空间适配的场景。I-PEX 在极细同轴与 MIPI 摄像头连接解决方案方面有完整系列（包含 MHF® / MHF®4 / MHF®4L、CABLINE® 等），并持续推出面向更高带宽与更强屏蔽能力的新型产品。

-------------------------------------------------------------------------------------------------

I-PEX 细同轴线缆在高速摄像头（MIPI CSI-2）线路设计中的要点

在为 MIPI CSI-2（多通道）高速摄像头设计信号链时，首要考虑信号完整性（SI）和电磁兼容（EMC）：线缆阻抗控制、差分信号对间隔、屏蔽与接地以及连接器端的匹配都直接影响链路的可达速率与链路可靠性。I-PEX 的 MHF 系列和 CABLINE 系列针对不同空间/频率/锁扣需求提供不同规格的 mated height、支持频率及对应 AWG/外径选型（例如 MHF®4 支持到 ~9 GHz；MHF®4L 对应 M.2 标准，电气性能可到 ~12 GHz；I-PEX 在产品中列出各系列支持的 AWG 与外径区间，便于按摄像头通道数、带宽与布线长度匹配线缆与连接器）。在实际设计中建议：保持 50 Ω（或厂商给定的阻抗）传输路径一致、最短的差分回流路径、在 PCB 侧预留金属对地过孔阵列改善屏蔽并做合理的串联去耦与共模滤波以抑制 EMI。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

选型要点：依据摄像头模组的通道数（1/2/4 lane）、预期数据率、I/O 空间约束与线缆长度选择合适的 I-PEX 系列（如空间极小优先 MHF®4 / MHF®5；需要更高频率或 M.2 兼容优先 MHF®4L / MHF®5L；需要高屏蔽/锁扣优先带 LK 或 CABLINE® 系列）。同轴电缆的 AWG（例如 36AWG～30AWG）与外径直接关联到柔性与衰减，长线长（>100 mm）需注意插入损耗与重传要求。

兼容性提示：I-PEX 晶型化程度高，不同系列之间机械/电气不互换（必须对应正确料号与母座），因此在 BOM 管理与模组互换时务必核对 I-PEX 的产品图纸与座体尺寸，并在样机阶段做时域反射（TDR）/插入损耗（S-parameter）测试以确认链路。

国产替代与供应链建议：随着国内线缆与连接器制造能力提升，市场上已有多家国内或中国区制造商可以提供 I-PEX 兼容或按 I-PEX 接口规范定制的微同轴线缆与线束加工（例如专业微型同轴线缆装配厂商能按 I-PEX 料号定制 42/44/46 AWG 等细线线束并做端接与测试）。在选择国产替代时建议：1）要求提供与 I-PEX 规格等效的机械图纸与电气特性（插入损耗/回波损耗、阻抗一致性）；2）索取试样并做 SI/EMC 验证；3）优先选择拥有自动端接/半自动端接线束线和 100% 通道测试能力的供应商以保证产能与良率。国内像专业微型同轴线缆制造商与大型连接器企业在高速线束加工与定制化服务方面已有成熟案例，可作为首选替代或并行第二源以优化成本与交期风险。

-------------------------------------------------------------------------------------------------

针对高速 MIPI 摄像头的线路设计，选择合适的 I-PEX 系列连接器与对应 AWG／线径的极细同轴线缆，严格控制阻抗连续性、做好屏蔽与 PCB 接地，是保证信号完整性与可靠性的不二法门。对于样机验证，应在完成原理与版图设计后，尽早获取 I-PEX 官方样品或经过验证的国产兼容样件进行 TDR/S-参数/EMC 测试，从而在量产前把好质量关。我们持续专注于此品牌连接器的国产替代研究与市场应用方案开发；如果您对 I-PEX 的国产替代方案相关产品感兴趣或有采购需求，或正在关注这一方向，欢迎联系：尹经理（18013280527，微信同号）。我们希望与更多客户和行业伙伴深入交流与合作。
