Samtec 国产替代：SerDes 信号完整性实战

Samtec, Inc. 自 1976 年成立以来，一直是全球电子互连（connectors & cables）领域的重要厂商，提供从高密度板对板连接器到高性能光电与射频系统的完整产品线。Samtec 在高带宽、低损耗的微同轴（micro-coax）和双绞（twinax）电缆、以及 PCIe 等高频互连解决方案方面有丰富的设计与量产能力，并配套在线配置、3D 模型与工程支持服务。

-------------------------------------------------------------------------------------------------

Samtec 在 PCIe 与 SerDes 信号完整性（SI）上的技术实践要点

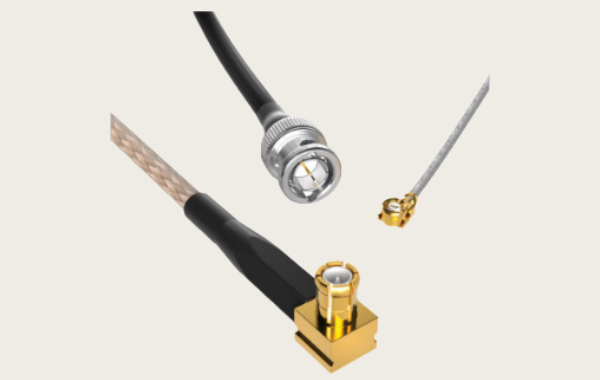

针对 PCIe 与 SerDes 通道（差分对、高速串行链路），Samtec 推出了包括 Edge Rate®、Eye Speed®、Razor Beam™、AcceleRate 等多种高频线缆与跳线体系，覆盖从微同轴到超低抖动（low-skew）双绞线的多种工艺，能够支持 PCIe Gen3/Gen4，部分产品已做到 PCIe Gen5 / 高达数十 GHz 的带宽能力，并提供 Flyover/Direct-Attach 与光/电混合方案以降低板上走线和通道复杂度。Samtec 的高频电缆产品说明列出其频率响应、阻抗控制（50Ω / 100Ω）、线规与温度范围等关键参数，且公司对高速电缆的制造与挤出工艺拥有自有技术与多地生产能力，这些是保证信号完整性和产品一致性的基础。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

在选型时，核心关注点应包括目标链路的协议速率（PCIe GenX）、差分阻抗匹配（通常为100 Ω 差分或 50 Ω 单端）、串扰/回波（S-参数）与通道损耗（insertion loss）、串行通道的抖动预算与最大允许插入损耗、线缆的时延差（skew）、以及连接器与板端的机械兼容性（pitch、卡扣/锁定方式）。针对不同需求的实务建议：

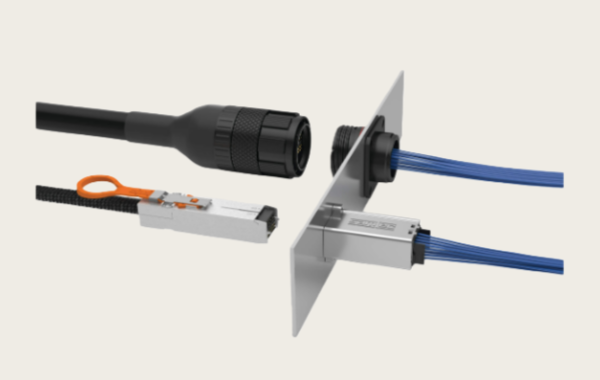

• 若追求最低板上返工与高带宽，优先考虑 Samtec 的 Flyover / Direct-Attach 体系或其高速微同轴/双绞系列；这些产品能把高速信号从芯片直接引出，减少 PCB 上的中间衰减与互扰。

• 对于 PCIe Gen4/Gen5 等更高带宽应用，除了关注阻抗与插入损耗，还要验证线缆与连接器在目标频段的 S21/S11 曲线与抖动贡献，并评估是否需要中间 retimer 或主动光/电方案；Samtec 与生态伙伴曾有不使用 retimer 即达成高带宽演示的案例，但设计时仍应进行信号仿真与实测验证。

• 国产替代方案的评估建议采取“规格对标 + 样品验证 + 通道仿真”三步走：先用 Samtec 的产品规格（阻抗、频率响应、线规、温度与机械参数）作为标杆，按目标通道在 HyperLynx/ADS 等工具做时域/频域仿真；其次向国产供应商索取样线并做插入损耗与抖动测试；最后在目标平台做整通道（包括连接器-线缆-插座-板）验证。Samtec 的高频线缆指南与工程博客对如何选择线缆特性、low-skew 设计与工厂能力提供了实用参考，可用于建立国产替代的技术验收标准。

-------------------------------------------------------------------------------------------------

在 PCIe 与 SerDes 的高带宽应用中，线缆与连接器的选型不仅是按“速率”挑型号的工作，而是一个系统工程——包括阻抗控制、损耗预算、时延/抖动分析、物理安装与可靠性评估。Samtec 提供了成熟的高频线缆家族与工程支持，是业内可靠的参考与标杆；同时，基于成本、供应链或国产化需求，开展“规格对标＋样机验证＋渠道仿真”的国产替代工作，是可行且必要的路径。我们持续专注于此品牌连接器与线束的国产替代研究与市场应用方案开发；如果您对 Samtec 品牌的国产替代方案或相关产品感兴趣、亦或有采购需求，欢迎联系：尹经理（18013280527，微信同号）。我们期待与更多客户和行业伙伴深入交流与合作。
