ADI/Maxim 高速线缆国产替代实战指南

在当今需要高带宽、低延迟的视频与数据传输系统中，Analog Devices（含原Maxim Integrated产品线）提供了丰富的 SerDes、GMSL、LVDS 以及 TMDS 等接口芯片，这些器件在 PHY 层的等化、链路诊断与容错能力为系统可靠性奠定了基础；但要把器件能力转化为稳定的产品性能，关键在于物理链路——线缆与连接器的正确选型与工程匹配。ADI/Maxim 的应用资料与设计指南对阻抗控制、等化器件与链路诊断给出了明确的工程实践建议（如 GMSL 硬件设计指南、LVDS 实施要点与 TMDS 等化器件说明），这些是我们在选线缆与做链路预算时的重要参考。

-------------------------------------------------------------------------------------------------

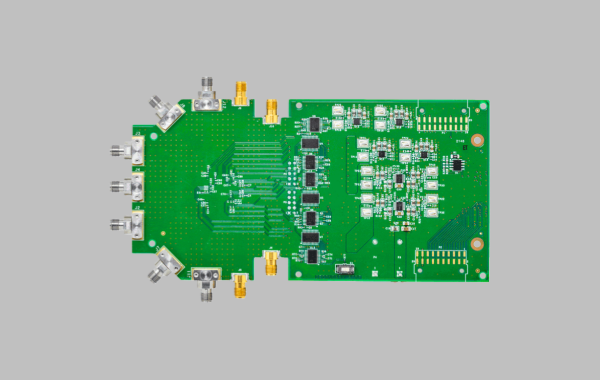

高速信号线缆匹配的工程要点：设计工程师在匹配 ADI/Maxim 高速接口时，应把以下几个量化指标作为首要考虑：特性阻抗（差分链路常见 100Ω 或标准指定值）、差分对内的时延不匹配（pair skew）、插入损耗随频率的上升趋势、以及近端/远端串扰（NEXT/FEXT）。对 GMSL/LVDS 类串行链路，通常推荐使用护套良好、屏蔽的对绞线或同轴（取决器件支持的 PHY），并在接收端保留足够的等化裕量；ADI/Maxim 的 GMSL 系列文档同时指出 PCB 端到连接器的阻抗连续性与接地处理（ground cutouts 等）对链路性能影响显著。工程验证方面，使用 TDR 测量阻抗连续性、用 S 参数（S21 插损曲线）估算带宽衰减，并用眼图/BERT 做误码与裕度验证，是必不可少的步骤。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议：

被动线缆与连接器选型：优先选择有明确差分阻抗控制、提供 S 参数（插入损耗/回波损耗）与 skew 报告的线缆供应商；对要求较高的长距离视频链路（如 HDMI/TMDS）可参考 Maxim 的 TMDS 等化器产品说明，评估是否通过在链路上加入有源等化器来延长传输距离。

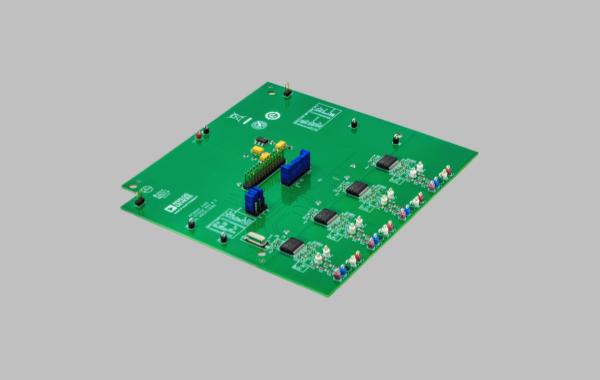

有源等化与驱动件：对于高插损或长线缆场景，采用 MAX3815/ MAX3814 等 TMDS 等化器或 ADI 提供的等化/均衡器件，可以显著改善信号眼图并延长可靠链路长度；在替代时要比对等化增益、带宽与 LOS（loss-of-signal）响应等关键参数。

国产替代策略与工程验证流程：若考虑国产替代（线缆或有源器件），建议遵循“样机匹配验证 → 小批量一致性测试 → 量产放大”的保守路径。替代评估需包含：批次 S 参数对比、TDR 阻抗曲线、眼图/BERT 性能、温度与机械应力可靠性测试，以及 EMC/抗干扰验证；对有源器件，还需评估等化器的自动/手动等化策略与功耗/热特性，确保系统在极端工况下仍有足够裕量。供应链方面，要求国产供应商提供样品测试数据与工艺控制文件以便长期一致性保证。除了直接替代外，也可以通过系统级方案（例如在接收端增强等化、在发端优化驱动电平与线缆屏蔽）来达到与原厂线缆等效的链路表现。

-------------------------------------------------------------------------------------------------

总的来说，ADI/Maxim 系列器件在高速接口方面提供了强有力的芯片级支持，但把这些能力转化为产品可靠性依赖于严谨的链路预算与工程验证：量化阻抗与插损、控制差分skew、在必要时加入等化/均衡方案，并对国产替代做充分的批次和可靠性检验，是工程上降低风险、保证性能的可行路径。我们持续关注并推动此类国产替代方案的研究与市场落地；如果您对 ADI/Maxim 系列产品的国产替代方案感兴趣、有采购需求或希望就替代方案与测试验证展开深入交流，欢迎联系：尹经理（18013280527，微信同号）。我们期待与更多客户与行业伙伴开展合作，共同推进可靠且可控的国产替代落地。
