专业生产/销售50Ω射频|微波|毫米波高精密同轴电缆|测试电缆和同轴转接器;公司产品频率覆盖DC-110GHz,主要包括高性能射频电缆、射频连接器、射频微波电缆组件、微波毫米波器件、微波毫米波组件、低温电子器件、射频同轴开关、开关矩阵、微波天线、光互联产品等射频线缆组件与连接器!广泛应用于军工、航空航天、卫星、雷达、移动网络、宽带通信以及大数据、物联网、量子通信等前沿科技领域。

1、什么是射频电缆?有什么作用?:
  射频电缆是传输射频范围内电磁能量的电缆,射频电缆是各种无线电通信系统及电子设备中不可缺少的元件,在无线通信与广播、电视、雷达、导航、计算机及仪表等方面广泛的应用。
产品特点:
1.可以传输较宽的频带
2.对外界干扰的防卫度高
3.天线效应小,辐射损耗小
4.结构简单,安装便利,比较经济。
产品分类
射频电缆的结构是多种多样的,可以根据不同的方式和型式来分类。
(1)同轴射频电缆
同轴射频电缆是最常用的结构型式。由于其内外导体处于同心位置,电磁能量局限在内外导体之间的介质
内传播,因此具有衰减小,屏蔽性能高,使用频带宽及性能稳定等显著优点。通常用来传输500千赫到18
千兆赫的射频能量。目前,常用的射频同轴电缆有两类:50Q和75Q的射频同轴电缆。特性阻抗75Q射频
同轴电缆常用于CATV网,故称为CATV电缆,传输带宽可达1GHz,目前常用CATV电缆的传输带宽为750
MHz。
(2)对称射频电缆
对称射频电缆回路其电磁场是开放型的,由于在高频下有辐射电磁能,因而使衰减增大,并导致屏蔽性能
差,再加上大气条件的影响,通常较少采用。对称射频电缆主要用在低射频或对称馈电的情况中。
(3)螺旋射频电缆同轴或对称电缆中的导体,有时可做成螺旋线圈状,借以增大电缆的电感,从而增大了
电缆的波阻抗及延迟电磁能的传输时间,前者称为高阻电缆后者称为延迟电缆。如果螺旋线圈沿长度方向
卷绕的密度不同,则可制成变阻电缆。
电缆作用:
电缆是用来传输射频(RF)信号。它低排放的损失,并提供保护,电磁干扰,使信号的低功耗将转交在更长的距离。同轴电缆是由一个内核,绝缘,屏蔽,和外壳。这就是所谓的同轴电缆,因为这些章节都有着同样的轴。有许多不同类型的同轴电缆,每一个不同的物理和电子特性设计的具体任务。这是常用的执行有线电视信号沿郊区街道和家庭中。同轴电缆是用来传送电视信号和视频设备连接在一起。它还可用于进行无线电信号和连接接收器,发射机和天线一起。短长度的同轴电缆也用于连接设备与测试设备,如信号发生器。同轴电缆曾广泛用于连接计算机局域网(LAN),但已取代双绞线。然而,有线宽带仍然是受欢迎的,并使用相同的同轴电缆有线电视网的用途。大多数同轴电缆网络最终将取代优于光纤网络.


---------------------------------------------------------------------------------------------------

2、什么是射频微波测试电缆以及类别分级?:
  射频微波测试电缆:一种常用高精密的系统测试耗材;射频微波同轴测试电缆RF Microwave Coax Test cable,在无线通信领域是一种常用高精密的系统测试耗材,与测试仪器配套连接使用,最常见的有Agilent,Rohde & Schwarz ,Anrisu等的矢量网络分析仪,扫频仪。微波同轴测试电缆类别可以分为三级;一:军工宇航级,主要特点是相位幅度非常稳定,耐高低温等环环境因素,VSWR小,同时频率达到26.5Ghz,40Ghz,50Ghz 60Ghz,75Ghz,110Ghz.二:实验级:性能参数稳定,精密;三:大规模生产测试级;耐用,经济型。射频微波电缆早期基本被国外的厂商所独占国内市场。据消息,国内已经有唯数不多的几家已经可以与国外厂商同比高低如Gore,Times Microwave Huber+suhner,Micro coax ,Astrolab, IW ,Megphase,Harbour,其Rosenberger Radiall Molex ,但由于大多机构的使用习惯,或是某些利益,排斥国内厂商。


---------------------------------------------------------------------------------------------------

3、射频电缆组件的主要产品有哪些?:
  1.0/2.3接头电缆组件|1.6/5.6电缆组件|1.85mm电缆组件|10-32电缆组件|2.4mm电缆组件|2.92mm电缆组件|3.5mm电缆组件|3/4"-20电缆组件|4.1/9.5 Mini DIN电缆组件|7/16DIN电缆组件|75欧姆BNC电缆组件|75欧姆F型电缆组件|75欧姆N型电缆组件|75欧姆RCA电缆组件|75欧姆SMB电缆组件|75欧姆SMC电缆组件|75欧姆TNC电缆组件|75欧姆迷你SMB电缆组件|BNC双轴电缆组件|BNC电缆组件|C型电缆组件|FAKRA电缆组件|FME电缆组件|GR874电缆组件|HN电缆组件|LC电缆组件|MC-Card电缆组件|MCX电缆组件|MHV电缆组件|MMCX电缆组件|NMO架电缆组件|N型电缆组件|QMA电缆组件|QN电缆组件|SC电缆组件 |SHV电缆组件|SMA电缆组件|SMB电缆组件|SMC电缆组件|SMP电缆组件|SSMA电缆组件|SSMB电缆组件|TNC电缆组件|UHF电缆组件|UMCX电缆组件|迷你UHF电缆组件


---------------------------------------------------------------------------------------------------

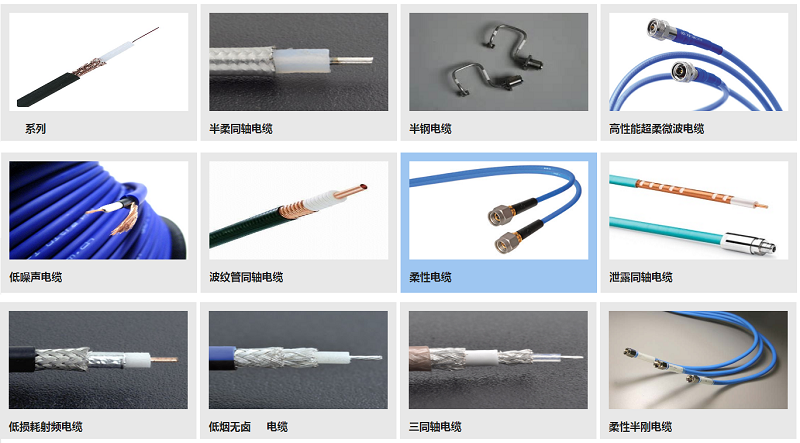

4、射频电缆主要有哪些类别与系列及应用和特性?:
 RG系列:
RG系列射频电缆是最初由美军标定义的一系列同轴电缆。被广泛应用于各种行业,随着电缆制造技术和材料科技的发展,不同的生产厂商向市场提供同等同轴电缆用来替代RG电缆。
半柔同轴电缆:
半柔同轴电缆可以手工弯曲成型。通常采用浸锡的编织层,绝缘护套常用的是PE或是FEP,不带绝缘护套也是通用的方法。常见的50ohm半柔同轴电缆分为0.047,0.086,0.0141,0.0250.
半钢电缆:
半钢同轴电缆可以利用夹具或使机器弯曲成型。通常采用铝管,铜管或使不锈钢管作为外导体。没有绝缘护套。
高性能超柔微波电缆:
高性能超柔微波电缆具有稳定的相位特性以及幅度特性。在机械式动态应用范围内和温度变化范围内,具有较高的稳定性。
低噪声电缆:
低噪声电缆是区别于普通的同轴电缆,可以将电缆自身产生的静电噪声控制到最小。常用于敏感微弱信号的测量。
波纹管同轴电缆:
波纹管电缆采用空心铜管做内导体,波纹状铜管或是铝管做外导体。具有低损耗,高功率等特点。
柔性电缆:
电气性能上可替代半钢或是半柔性.86"和.141"相当,具有柔性特性,满足动态应用和多次重复弯曲。
泄露同轴电缆:
泄露电缆是在同轴电缆的外导体开出辐射窗口,在信号传输的同时可以起到天线的作用。常用与隧道,室内,机车内,机舱内等信号覆盖使用。
低损耗射频电缆:
低损耗射频电缆通常采用低密度PTFE为绝缘介质,单芯导体为内导体。
低烟无卤RG电缆:
采用环保的低烟无卤护套,可以替代标准RG电缆.
三同轴电缆:
三同轴电缆和普通同轴电缆的结构类似。有三层同心的导体,并且之间有绝缘体做隔离。通常应用于计量测试和视频传输。
柔性半刚电缆:
柔性半刚电缆,是典型的半刚电缆的物理结构一致,采用特殊处理的无缝铜管为外导体,是其折弯特性上区别去半刚电缆,具有柔性特征,同时还保持了半刚电缆的稳幅稳相的特性。


---------------------------------------------------------------------------------------------------

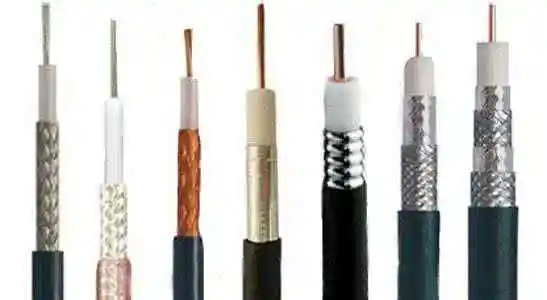

5、敝司所生产的50Ω射频|微波|毫米波高精密同轴电缆|测试电缆和同轴转接器产品的部分实物图片(图片仅供参考)


---------------------------------------------------------------------------------------------------

6、如何购买或了解50Ω射频|微波|毫米波高精密同轴电缆|测试电缆和同轴转接器产品?:

联邦电子产品网-生产/销售50Ω射频|微波|毫米波高精密同轴电缆|测试电缆和同轴转接器产品以及高性能射频电缆、射频连接器、射频微波电缆组件、微波毫米波器件、微波毫米波组件、低温电子器件、射频同轴开关、开关矩阵、微波天线、光互联产品;如果您想购买或了解我们可提供哪些50Ω射频|微波|毫米波高精密同轴电缆|测试电缆和同轴转接器产品解决方案,欢迎通过下面方式联系我们.
